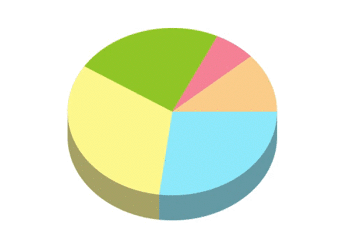

3D饼图的核心代码如下：
#import "SSSolidCakeView.h"@implementation SSSolidCakeView#pragma mark 重写绘制方法- （void）drawRect:（CGRect）rect{//第一步获得上下文CGContextRef cakeContextRef = UIGraphicsGetCurrentContext（）;//反锯齿,让图形边缘更加柔和（Sets whether or not to allow anti-aliasing for a graphics context.）CGContextSetAllowsAntialiasing（cakeContextRef, TRUE）;//缩放坐标系的比例，通过设置y轴压缩，然后画代阴影的厚度，就画出了像是3D饼图的效果CGContextScaleCTM（cakeContextRef, _xScale, _yScale）;//饼图最先的起始角度CGFloat startAngle =0;for （int i = 0; i<_dataArray.count; i++） {//画饼的横截面，上一部分完整的圆//cake当前的角度CGFloat currentAngle = [_dataArray[i] floatValue];//结束的角度CGFloat endAngle = startAngle + currentAngle;//每一块cake的起点,也就是圆心CGContextMoveToPoint（cakeContextRef, _cakeCenter.x, _cakeCenter.y）;//添加对应角度扇形CGContextAddArc（cakeContextRef, _cakeCenter.x, _cakeCenter.y, _cakeRadius, startAngle*M_PI*2, endAngle*M_PI*2, 0）;//得到对应的颜色UIColor *currentColor = _colorArray[i];//设置边界颜色CGContextSetStrokeColorWithColor（cakeContextRef, currentColor.CGColor）;//设置填充颜色CGContextSetFillColorWithColor（cakeContextRef, currentColor.CGColor）;//画子路径，这里就绘制还不是在画完厚度再绘制，是因为并不需要绘制所有cake的厚度，但是上一部分的圆是都要绘制的CGContextDrawPath（cakeContextRef, kCGPathFill）;//饼图上一部分圆，startAngle处的起点坐标CGFloat upStartX = _cakeCenter.x+_cakeRadius*cos（startAngle*2*M_PI）;CGFloat upStartY = _cakeCenter.y+_cakeRadius*sin（startAngle*2*M_PI）;//饼图上一部分圆，endAngle处的终点坐标CGFloat upEndX = _cakeCenter.x+_cakeRadius*cos（endAngle*2*M_PI）;CGFloat upEndY = _cakeCenter.y+_cakeRadius*sin（endAngle*2*M_PI）;//饼图厚度在角度结束处y坐标CGFloat downEndY = upEndY + _cakeHeight;//画圆柱的侧面，饼图的厚度，圆柱的前半部分能看到，后半部分是看不到//开始的角度如果>=M_PI，就会在圆柱的后面，侧面厚度就没必要画了if （startAngle<0.5） {//绘制厚度CGMutablePathRef path = CGPathCreateMutable（）;CGPathMoveToPoint（path, nil, upStartX, upStartY）;//当结束的角度>0.5*2*M_PI时，结束的角度该是M_PI的地方（视觉原因）if （endAngle>0.5） {//上部分的弧CGPathAddArc（path, nil, _cakeCenter.x, _cakeCenter.y, _cakeRadius, startAngle*2*M_PI, M_PI, 0）;//在角度结束的地方，上部分到下部分的直线CGPathAddLineToPoint（path, nil, _cakeCenter.x-_cakeRadius, _cakeCenter.y+_cakeHeight）;//下部分的弧CGPathAddArc（path, nil, _cakeCenter.x, _cakeCenter.y + _cakeHeight, _cakeRadius, M_PI, startAngle*2*M_PI, 1）;//在角度开始的地方，从下部分到上部分的直线CGPathAddLineToPoint（path, nil, upStartX, upStartY）;}else{//上部分的弧CGPathAddArc（path, nil, _cakeCenter.x, _cakeCenter.y, _cakeRadius, startAngle*2*M_PI, endAngle*2*M_PI, 0）;//在角度结束的地方，上部分到下部分的直线CGPathAddLineToPoint（path, nil, upEndX, downEndY）;//下部分的弧CGPathAddArc（path, nil, _cakeCenter.x, _cakeCenter.y + _cakeHeight, _cakeRadius, endAngle*2*M_PI, startAngle*2*M_PI, 1）;//在角度开始的地方，从下部分到上部分的直线CGPathAddLineToPoint（path, nil, upStartX, upStartY）;}//之前这一段不是很明白，为啥设颜色和阴影都要draw一次//我自己尝试并理解分析了一下，每次draw一下想当于，把当前的设置画出来，再次draw就在这基础上，再画当前的设置，这里加颜色和阴影就是一层一层的画上去。要是不draw的话，再设置颜色相当于重新设置了颜色，之前设置的颜色就无效了。CGContextAddPath（cakeContextRef, path）;CGContextDrawPath（cakeContextRef, kCGPathFill）;//加阴影[[UIColor colorWithWhite:0.2 alpha:0.4] setFill];CGContextAddPath（cakeContextRef, path）;CGContextDrawPath（cakeContextRef, kCGPathFill）;}//最后一句，上一块的结束角度是下一块的开始角度startAngle = endAngle;}//此时不能用以下的方法填充，会导致饼图就一种颜色//CGContextFillPath（contextRef）;}-（void）setDataArray:（NSArray *）dataArray{_dataArray = dataArray;//重新绘制[self setNeedsDisplay];}这里要说明一下，我的数组是百分比数组，由数值转化为百分比的过程我没有在这里处理。self.solidCakeView = [[SSSolidCakeView alloc]init];self.solidCakeView.dataArray = _dataArray;self.solidCakeView.colorArray = _colorArray;self.solidCakeView.nameArray = _nameArray;self.solidCakeView.cakeCenter = CGPointMake（200, 200）;self.solidCakeView.cakeRadius = 100;self.solidCakeView.cakeHeight = 30;self.solidCakeView.xScale = 1;self.solidCakeView.yScale = 0.8;self.solidCakeView.backgroundColor = [UIColor whiteColor];self.solidCakeView.frame = CGRectMake（0, 0, PhoneScreen_WIDTH-100, PhoneScreen_HEIGHT-20）;[self.view addSubview:self.solidCakeView];3D饼图如何绘制及使用已经用代码介绍完了，相信看到这大家应该也能实现3D饼图了。
