Android实现波浪线效果（xml bitmap）

我们要实现的效果如下：

在这之前先带大家了解一下xml bitmap，何为XML Bitmap？
XML Bitmap 是一个用XML定义的文件放在资源目录，定义的对象是图片，为bitmap定义别名，这个文件可以给bitmap定义一些额外的属性。例如：抖动。
1、文件存放位置
res/drawable/filename.xml
2、语法

<?xml version="1.0" encoding="utf-8"?><bitmapxmlns:android="http://schemas.android.com/apk/res/android"android:src="@[package:]drawable/drawable_resource"android:antialias=["true" | "false"]android:dither=["true" | "false"]android:filter=["true" | "false"]android:gravity=["top" | "bottom" | "left" | "right" | "center_vertical" | "fill_vertical" | "center_horizontal" | "fill_horizontal" | "center" | "fill" | "clip_vertical" | "clip_horizontal"]android:tileMode=["disabled" | "clamp" | "repeat" | "mirror"] />

例子:

<RelativeLayout xmlns:android="http://schemas.android.com/apk/res/android" xmlns:tools="http://schemas.android.com/tools" android:layout_width="match_parent" android:layout_height="match_parent" tools:context=".MainActivity" > <！-- 与默认情况（@drawable/btn_default_pressed_holo_light）有差别 --> <Button android:layout_width="wrap_content" android:layout_height="wrap_content" android:layout_centerHorizontal="true" android:layout_centerVertical="true" android:background="@drawable/bm" android:text="sssssssssssssssssss" /></RelativeLayout> <RelativeLayout xmlns:android="http://schemas.android.com/apk/res/android"xmlns:tools="http://schemas.android.com/tools"android:layout_width="match_parent"android:layout_height="match_parent"tools:context=".MainActivity" > <！-- 与默认情况（@drawable/btn_default_pressed_holo_light）有差别 --><Buttonandroid:layout_width="wrap_content"android:layout_height="wrap_content"android:layout_centerHorizontal="true"android:layout_centerVertical="true"android:background="@drawable/bm"android:text="sssssssssssssssssss" /></RelativeLayout>

效果图：

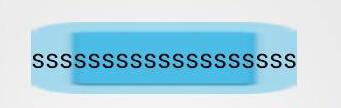

默认（@drawable/btn_default_pressed_holo_light）：

引用（@drawable/bm）：

从截图上就可以看出来差别。

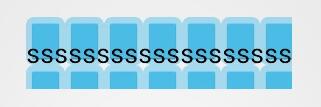

titileMode="repeat":

之后找了一些关于实现波浪线的方法，总感觉不大满意，常见的方法分享给大家：
1、直接搞一个这样的波浪线的切图
这种方式最简单，但是劣势也非常明显，如果view的宽度过大，则会出现图片变形，如下图所示：

如果过小则如下：

要求不高的话，这样勉强可以蒙混过关，但是追求完美的话，这样的效果显然很不给力
2、自定义控件绘制
     这个方法的确可以达到不错的效果，但是实现比较麻烦。我也看到有朋友搞过，
3、用xml的bitmap标签实现波浪线效果
      首页要搞一个周期的波浪线，即包括波峰和波谷，如下图所示：
      wave_item:

    然后水平方向上平铺，从而实现波浪线效果,代码如下：
wave.xml：

<?xml version="1.0" encoding="utf-8"?> <bitmap xmlns:android="http://schemas.android.com/apk/res/android" android:antialias="true" android:src="@drawable/wave_item" android:tileMode="repeat" />

activity_main.xml

<LinearLayout xmlns:android="http://schemas.android.com/apk/res/android" xmlns:tools="http://schemas.android.com/tools" android:layout_width="match_parent" android:layout_height="match_parent" android:orientation="vertical" android:paddingBottom="@dimen/activity_vertical_margin" android:paddingTop="@dimen/activity_vertical_margin" ><ImageView android:layout_width="match_parent" android:layout_height="wrap_content" android:background="@drawable/wave" /></LinearLayout>

注意：这个ImageView通过background显示图片，src是显示不了这样的效果的。
希望本文所述对大家学习Android软件编程有所帮助。
