Android自定义View之酷炫圆环（二）

先看下最终的效果

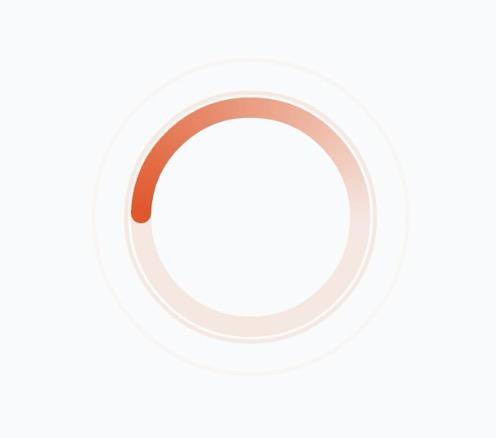

静态：

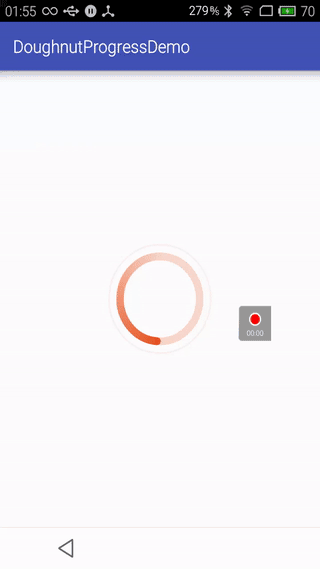

动态：

一、开始实现
新建一个DoughnutProgress继承View

public class DoughnutProgress extends View {}

先给出一些常量、变量以及公共方法的代码，方便理解后面的代码

private static final int DEFAULT_MIN_WIDTH = 400; //View默认最小宽度private static final int RED = 230, GREEN = 85, BLUE = 35; //基础颜色，这里是橙红色private static final int MIN_ALPHA = 30; //最小不透明度private static final int MAX_ALPHA = 255; //最大不透明度private static final float doughnutRaduisPercent = 0.65f; //圆环外圆半径占View最大半径的百分比private static final float doughnutWidthPercent = 0.12f; //圆环宽度占View最大半径的百分比private static final float MIDDLE_WAVE_RADUIS_PERCENT = 0.9f; //第二个圆出现时，第一个圆的半径百分比private static final float WAVE_WIDTH = 5f; //波纹圆环宽度//圆环颜色private static int[] doughnutColors = new int[]{Color.argb（MAX_ALPHA, RED, GREEN, BLUE）,Color.argb（MIN_ALPHA, RED, GREEN, BLUE）,Color.argb（MIN_ALPHA, RED, GREEN, BLUE）};private Paint paint = new Paint（）; //画笔private float width; //自定义view的宽度private float height; //自定义view的高度private float currentAngle = 0f; //当前旋转角度private float raduis; //自定义view的最大半径private float firstWaveRaduis;private float secondWaveRaduis;//private void resetParams（） {width = getWidth（）;height = getHeight（）;raduis = Math.min（width, height）/2;}private void initPaint（） {paint.reset（）;paint.setAntiAlias（true）;}

重写onMeasure方法，为什么要重写onMeasure方法可以看我的上一篇文章，点这里

/** * 当布局为wrap_content时设置默认长宽 * * @param widthMeasureSpec * @param heightMeasureSpec */@Overrideprotected void onMeasure（int widthMeasureSpec, int heightMeasureSpec） {setMeasuredDimension（measure（widthMeasureSpec）, measure（heightMeasureSpec））;}private int measure（int origin） {int result = DEFAULT_MIN_WIDTH;int specMode = MeasureSpec.getMode（origin）;int specSize = MeasureSpec.getSize（origin）;if （specMode == MeasureSpec.EXACTLY） {result = specSize;} else {if （specMode == MeasureSpec.AT_MOST） {result = Math.min（result, specSize）;}}return result;}

下面就是最重要的重写onDraw方法，大致流程如下
在开始绘制之前，先初始化width、height、raduis, 以及将View的中心作为原点

resetParams（）;//将画布中心设为原点（0,0）, 方便后面计算坐标canvas.translate（width / 2, height / 2）;

实现静态的渐变圆环
1、画渐变圆环

float doughnutWidth = raduis * doughnutWidthPercent;//圆环宽度 //圆环外接矩形 RectF rectF = new RectF（ -raduis * doughnutRaduisPercent,-raduis * doughnutRaduisPercent,raduis * doughnutRaduisPercent,raduis * doughnutRaduisPercent）; initPaint（）; paint.setStrokeWidth（doughnutWidth）; paint.setStyle（Paint.Style.STROKE）; paint.setShader（new SweepGradient（0, 0, doughnutColors, null））; canvas.drawArc（rectF, 0, 360, false, paint）;

通过修改doughnutColors可以实现不同的渐变效果
2、画圆环旋转头部的圆

//画旋转头部圆 initPaint（）; paint.setStyle（Paint.Style.FILL）; paint.setColor（Color.argb（MAX_ALPHA, RED, GREEN, BLUE））; canvas.drawCircle（raduis * doughnutRaduisPercent, 0, doughnutWidth / 2, paint）;

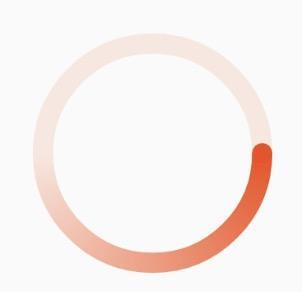

此时运行代码得到效果如下图：

我们还可以在绘制圆环之前通过旋转画布得到不同初始状态

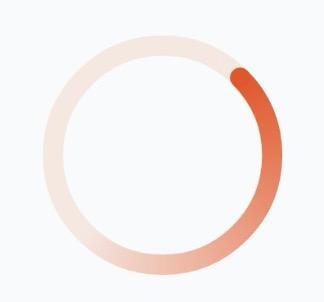

canvas.rotate（-45, 0, 0）;

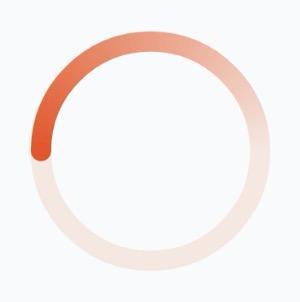

canvas.rotate（-180, 0, 0）;

此时聪明的你应该已经想到怎么让这个圆环旋转起来了吧^_^
对！正如你所想的，就是通过canvas.rotate方法不停地旋转画布（这个“地”是这么用的吧o（╯□╰）o）
让圆环旋转起来
在绘制圆环之前加上下面的代码：

//转起来canvas.rotate（-currentAngle, 0, 0）;if （currentAngle >= 360f）{currentAngle = currentAngle - 360f;} else{currentAngle = currentAngle + 2f;}

然后再让一个线程循环刷新就好了

private Thread thread = new Thread（）{@Overridepublic void run（） {while（true）{try {Thread.sleep（10）;} catch （InterruptedException e） {e.printStackTrace（）;}postInvalidate（）;}}};

试试！转起来了吗O（∩_∩）O~
下面是比较有意思的部分，实现类似水波涟漪的效果

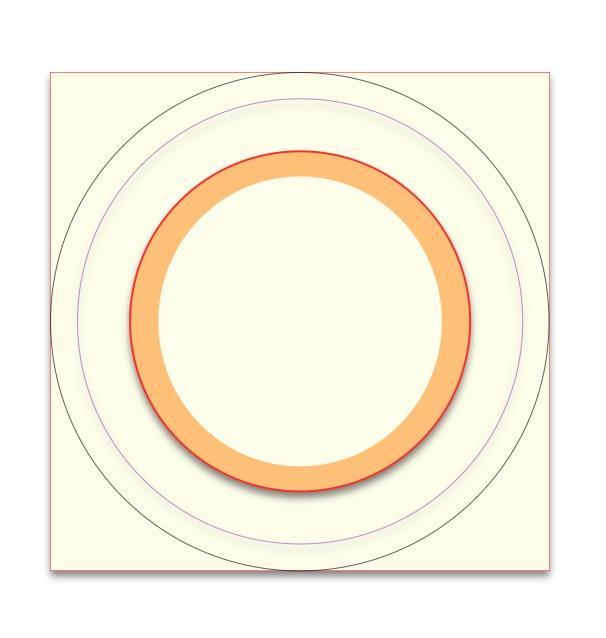

分析水波涟漪效果的实现原理（画了张草图方便理解）：

假设淡黄色背景区域为整个View的大小
黑色圆圈为View内的最大圆（半径为R3）
橙色圆环代表渐变圆环
红色圆圈代表圆环的外圆（半径为R1）
紫色圆圈是干啥子的，待会儿再介绍~（半径为R2）
通过观察实现的最终效果，可以发现有个圆的半径从R1逐渐增大R3，不透明度逐渐减小到0。
那是不是这样周而复始就可以实现最终的效果了呢？
没那么简单。。。
仔细观察发现，第二个圆不是等到第一个圆的半径增大到R3才开始出现的，而是在将要消失的时候就出现了，有一段时间是两个圆同时存在的。
那么我们就假设当第一个圆的半径增大到R2，第二个圆开始出现。
开始想象两个圆的循环运行模型~~~
我的方案是：
绘制两个圆，每个圆的半径都从R1增大到R1+2x（R2-R1），不透明度还是从R1到R3的过程中逐渐变为0，也就是当圆的半径大于R3时，不透明度就为0了（不可见了），将第一个圆半径初始值设为R1，第二个圆半径初始值设为R2。这样两个圆半径同时逐渐增大，当半径大于 R1+2x（R2-R1）时又重新回到R1大小继续增大，就实现了类似水波涟漪的效果了。

//实现类似水波涟漪效果initPaint（）;paint.setStyle（Paint.Style.STROKE）;paint.setStrokeWidth（5）;secondWaveRaduis = calculateWaveRaduis（secondWaveRaduis）;firstWaveRaduis = calculateWaveRaduis（secondWaveRaduis + raduis*（MIDDLE_WAVE_RADUIS_PERCENT - doughnutRaduisPercent） - raduis*doughnutWidthPercent/2）;paint.setColor（Color.argb（calculateWaveAlpha（secondWaveRaduis）, RED, GREEN, BLUE））;canvas.drawCircle（0, 0, secondWaveRaduis, paint）; //画第二个圆（初始半径较小的）initPaint（）;paint.setStyle（Paint.Style.STROKE）;paint.setStrokeWidth（5）;paint.setColor（Color.argb（calculateWaveAlpha（firstWaveRaduis）, RED, GREEN, BLUE））;canvas.drawCircle（0, 0, firstWaveRaduis, paint）; //画第一个圆（初始半径较大的）/** * 计算波纹圆的半径 * @param waveRaduis * @return */private float calculateWaveRaduis（float waveRaduis）{if（waveRaduis < raduis*doughnutRaduisPercent + raduis*doughnutWidthPercent/2）{waveRaduis = raduis*doughnutRaduisPercent + raduis*doughnutWidthPercent/2;}if（waveRaduis > raduis*MIDDLE_WAVE_RADUIS_PERCENT + raduis*（MIDDLE_WAVE_RADUIS_PERCENT - doughnutRaduisPercent） - raduis*doughnutWidthPercent/2）{waveRaduis = waveRaduis - （raduis*MIDDLE_WAVE_RADUIS_PERCENT + raduis*（MIDDLE_WAVE_RADUIS_PERCENT - doughnutRaduisPercent） - raduis*doughnutWidthPercent/2） + raduis*doughnutWidthPercent/2 + raduis*doughnutRaduisPercent;}waveRaduis += 0.6f;return waveRaduis;}/** * 根据波纹圆的半径计算不透明度 * @param waveRaduis * @return */private int calculateWaveAlpha（float waveRaduis）{float percent = （waveRaduis-raduis*doughnutRaduisPercent-raduis*doughnutWidthPercent/2）/（raduis-raduis*doughnutRaduisPercent-raduis*doughnutWidthPercent/2）;if（percent >= 1f）{return 0;}else{return （int） （MIN_ALPHA*（1f-percent））;}}

以上就是本文的全部内容，希望对大家的学习Android软件编程有所帮助。
