Android实现热门标签的流式布局

一、概述：
在日常的app使用中，我们会在android 的app中看见热门标签等自动换行的流式布局，今天，我们就来看看如何
自定义一个类似热门标签那样的流式布局吧（源码下载在下面最后给出）
类似的自定义布局。下面我们就来详细介绍流式布局的应用特点以及用的的技术点：
1.流式布局的特点以及应用场景
特点：当上面一行的空间不够容纳新的TextView时候，
才开辟下一行的空间
原理图：

    场景：主要用于关键词搜索或者热门标签等场景
2.自定义ViewGroup,重点重写下面两个方法
    1）、onMeasure:测量子view的宽高，设置自己的宽和高
    2）、onLayout:设置子view的位置
    onMeasure:根据子view的布局文件中属性，来为子view设置测量模式和测量值
    测量=测量模式+测量值；
    测量模式有3种：
    EXACTLY：表示设置了精确的值，一般当childView设置其宽、高为精确值、match_parent时，ViewGroup会将其设置为EXACTLY；
    AT_MOST：表示子布局被限制在一个最大值内，一般当childView设置其宽、高为wrap_content时，ViewGroup会将其设置为AT_MOST；
    UNSPECIFIED：表示子布局想要多大就多大，一般出现在AadapterView的item的heightMode中、ScrollView的childView的heightMode中；此种模式比较少见。
3.LayoutParams
    ViewGroup LayoutParams :每个 ViewGroup 对应一个 LayoutParams; 即 ViewGroup -> LayoutParams
    getLayoutParams 不知道转为哪个对应的LayoutParams ,其实很简单，就是如下：
    子View.getLayoutParams 得到的LayoutParams对应的就是子View所在的父控件的LayoutParams;
    例如，LinearLayout 里面的子view.getLayoutParams ->LinearLayout.LayoutParams
    所以咱们的FlowLayout 也需要一个LayoutParams，由于上面的效果图是子View的 margin，
    所以应该使用MarginLayoutParams。即FlowLayout->MarginLayoutParams

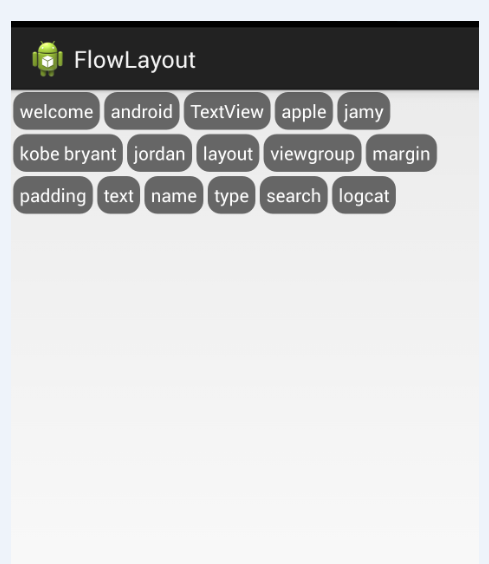

4.最后来看看实现的最终效果图：

二、热门标签的流式布局的实现：
1. 自定义热门标签的ViewGroup实现
根据上面的技术分析，自定义类继承于ViewGroup，并重写 onMeasure和onLayout等方法。具体实现代码如下：

<font color="#362e2b"><font style="background-color:rgb（255, 255, 255）"><font face="Arial"><font style="font-size:14px">package com.czm.flowlayout; import java.util.ArrayList;import java.util.List; import android.content.Context;import android.util.AttributeSet;import android.view.View;import android.view.ViewGroup;/** ** @author caizhiming * @created on 2015-4-13 */public class XCFlowLayout extends ViewGroup{ //存储所有子Viewprivate List<List<View>> mAllChildViews = new ArrayList<>（）;//每一行的高度private List<Integer> mLineHeight = new ArrayList<>（）; public XCFlowLayout（Context context） {this（context, null）;// TODO Auto-generated constructor stub}public XCFlowLayout（Context context, AttributeSet attrs） {this（context, attrs, 0）;// TODO Auto-generated constructor stub}public XCFlowLayout（Context context, AttributeSet attrs, int defStyle） {super（context, attrs, defStyle）;// TODO Auto-generated constructor stub}@Overrideprotected void onMeasure（int widthMeasureSpec, int heightMeasureSpec） {// TODO Auto-generated method stub //父控件传进来的宽度和高度以及对应的测量模式int sizeWidth = MeasureSpec.getSize（widthMeasureSpec）;int modeWidth = MeasureSpec.getMode（widthMeasureSpec）;int sizeHeight = MeasureSpec.getSize（heightMeasureSpec）;int modeHeight = MeasureSpec.getMode（heightMeasureSpec）; //如果当前ViewGroup的宽高为wrap_content的情况int width = 0;//自己测量的 宽度int height = 0;//自己测量的高度//记录每一行的宽度和高度int lineWidth = 0;int lineHeight = 0; //获取子view的个数int childCount = getChildCount（）;for（int i = 0;i < childCount; i ++）{View child = getChildAt（i）;//测量子View的宽和高measureChild（child, widthMeasureSpec, heightMeasureSpec）;//得到LayoutParamsMarginLayoutParams lp = （MarginLayoutParams） getLayoutParams（）;//子View占据的宽度int childWidth = child.getMeasuredWidth（） + lp.leftMargin + lp.rightMargin;//子View占据的高度int childHeight = child.getMeasuredHeight（） + lp.topMargin + lp.bottomMargin;//换行时候if（lineWidth + childWidth > sizeWidth）{//对比得到最大的宽度width = Math.max（width, lineWidth）;//重置lineWidthlineWidth = childWidth;//记录行高height += lineHeight;lineHeight = childHeight;}else{//不换行情况//叠加行宽lineWidth += childWidth;//得到最大行高lineHeight = Math.max（lineHeight, childHeight）;}//处理最后一个子View的情况if（i == childCount -1）{width = Math.max（width, lineWidth）;height += lineHeight;}}//wrap_contentsetMeasuredDimension（modeWidth == MeasureSpec.EXACTLY ? sizeWidth : width,modeHeight == MeasureSpec.EXACTLY ? sizeHeight : height）;super.onMeasure（widthMeasureSpec, heightMeasureSpec）;} @Overrideprotected void onLayout（boolean changed, int l, int t, int r, int b） {// TODO Auto-generated method stubmAllChildViews.clear（）;mLineHeight.clear（）;//获取当前ViewGroup的宽度int width = getWidth（）; int lineWidth = 0;int lineHeight = 0;//记录当前行的viewList<View> lineViews = new ArrayList<View>（）;int childCount = getChildCount（）;for（int i = 0;i < childCount; i ++）{View child = getChildAt（i）;MarginLayoutParams lp = （MarginLayoutParams） child.getLayoutParams（）;int childWidth = child.getMeasuredWidth（）;int childHeight = child.getMeasuredHeight（）; //如果需要换行if（childWidth + lineWidth + lp.leftMargin + lp.rightMargin > width）{//记录LineHeightmLineHeight.add（lineHeight）;//记录当前行的ViewsmAllChildViews.add（lineViews）;//重置行的宽高lineWidth = 0;lineHeight = childHeight + lp.topMargin + lp.bottomMargin;//重置view的集合lineViews = new ArrayList（）;}lineWidth += childWidth + lp.leftMargin + lp.rightMargin;lineHeight = Math.max（lineHeight, childHeight + lp.topMargin + lp.bottomMargin）;lineViews.add（child）;}//处理最后一行mLineHeight.add（lineHeight）;mAllChildViews.add（lineViews）; //设置子View的位置int left = 0;int top = 0;//获取行数int lineCount = mAllChildViews.size（）;for（int i = 0; i < lineCount; i ++）{//当前行的views和高度lineViews = mAllChildViews.get（i）;lineHeight = mLineHeight.get（i）;for（int j = 0; j < lineViews.size（）; j ++）{View child = lineViews.get（j）;//判断是否显示if（child.getVisibility（） == View.GONE）{continue;}MarginLayoutParams lp = （MarginLayoutParams） child.getLayoutParams（）;int cLeft = left + lp.leftMargin;int cTop = top + lp.topMargin;int cRight = cLeft + child.getMeasuredWidth（）;int cBottom = cTop + child.getMeasuredHeight（）;//进行子View进行布局child.layout（cLeft, cTop, cRight, cBottom）;left += child.getMeasuredWidth（） + lp.leftMargin + lp.rightMargin;}left = 0;top += lineHeight;} }/** * 与当前ViewGroup对应的LayoutParams */@Overridepublic LayoutParams generateLayoutParams（AttributeSet attrs） {// TODO Auto-generated method stub return new MarginLayoutParams（getContext（）, attrs）;}}</font></font></font></font>

2.相关的布局文件：
引用自定义控件：

<font color="#362e2b"><font style="background-color:rgb（255, 255, 255）"><font face="Arial"><font style="font-size:14px"><RelativeLayout xmlns:android="http://schemas.android.com/apk/res/android"xmlns:tools="http://schemas.android.com/tools"android:id="@+id/container"android:layout_width="match_parent"android:layout_height="match_parent" > <com.czm.flowlayout.XCFlowLayoutandroid:id="@+id/flowlayout"android:layout_width="match_parent"android:layout_height="match_parent" > </com.czm.flowlayout.XCFlowLayout> </RelativeLayout></font></font></font></font>

TextView的样式文件：

<font color="#362e2b"><font style="background-color:rgb（255, 255, 255）"><font face="Arial"><font style="font-size:14px"><?xml version="1.0" encoding="utf-8"?><shape xmlns:android="http://schemas.android.com/apk/res/android" ><solid android:color="#666666" /><corners android:radius="10dp" /><padding android:left="5dp"android:right="5dp"android:top="5dp"android:bottom="5dp"/> </shape></font></font></font></font>

三、使用该自定义布局控件类
最后，如何使用该自定义的热门标签控件类呢？很简单，请看下面实例代码：

<font color="#362e2b"><font style="background-color:rgb（255, 255, 255）"><font face="Arial"><font style="font-size:14px">package com.czm.flowlayout; import android.app.Activity;import android.graphics.Color;import android.os.Bundle;import android.view.ViewGroup.LayoutParams;import android.view.ViewGroup.MarginLayoutParams;import android.widget.TextView;/** ** @author caizhiming * @created on 2015-4-13 */public class MainActivity extends Activity { private String mNames[] = {"welcome","android","TextView","apple","jamy","kobe bryant","jordan","layout","viewgroup","margin","padding","text","name","type","search","logcat"};private XCFlowLayout mFlowLayout;@Overrideprotected void onCreate（Bundle savedInstanceState） {super.onCreate（savedInstanceState）;setContentView（R.layout.activity_main）; initChildViews（）; }private void initChildViews（） {// TODO Auto-generated method stubmFlowLayout = （XCFlowLayout） findViewById（R.id.flowlayout）;MarginLayoutParams lp = new MarginLayoutParams（LayoutParams.WRAP_CONTENT,LayoutParams.WRAP_CONTENT）;lp.leftMargin = 5;lp.rightMargin = 5;lp.topMargin = 5;lp.bottomMargin = 5;for（int i = 0; i < mNames.length; i ++）{TextView view = new TextView（this）;view.setText（mNames[i]）;view.setTextColor（Color.WHITE）;view.setBackgroundDrawable（getResources（）.getDrawable（R.drawable.textview_bg））;mFlowLayout.addView（view,lp）;}} }</font></font></font></font>

以上就是本文的全部内容，下面在给大家一个小福利：

// 流式布局 话不多说，比较简单，注释都写的很清楚import java.util.ArrayList;import java.util.List;import android.content.Context;import android.util.AttributeSet;import android.view.View;import android.view.ViewGroup;/** ** @author Mr.Himan * @version 1.0<br> * 2015年11月4日 11:12:06 <br> * 流式布局 设置MarginTop 和MarginLeft有效 MarginRight 暂未实现 */public class FlowLayout extends ViewGroup { /** * 存储所有的子View */ private List<List<View>> mAllChildViews = new ArrayList<List<View>>（）; /** * 存储每一行的高度 */ private List<Integer> mLineHeight = new ArrayList<Integer>（）; public FlowLayout（Context context） { this（context, null）; } public FlowLayout（Context context, AttributeSet attrs） { this（context, attrs, 0）; } public FlowLayout（Context context, AttributeSet attrs, int defStyle） { super（context, attrs, defStyle）; } @Override protected void onLayout（boolean changed, int l, int t, int r, int b） { mAllChildViews.clear（）; mLineHeight.clear（）; // 获取当前ViewGroup的宽度 int width = getWidth（）; int lineWidth = 0; int lineHeight = 0; // 记录当前行的view List<View> lineViews = new ArrayList<View>（）; int childCount = getChildCount（）; for （int i = 0; i < childCount; i++） {View child = getChildAt（i）;MarginLayoutParams lp = （MarginLayoutParams） child .getLayoutParams（）;int childWidth = child.getMeasuredWidth（）;int childHeight = child.getMeasuredHeight（）;// 如果需要换行if （childWidth + lineWidth + lp.leftMargin + lp.rightMargin > width） {// 记录LineHeightmLineHeight.add（lineHeight）;// 记录当前行的ViewsmAllChildViews.add（lineViews）;// 重置行的宽高lineWidth = 0;lineHeight = childHeight + lp.topMargin + lp.bottomMargin;// 重置view的集合lineViews = new ArrayList（）;}lineWidth += childWidth + lp.leftMargin + lp.rightMargin;lineHeight = Math.max（lineHeight, childHeight + lp.topMargin + lp.bottomMargin）;lineViews.add（child）; } // 处理最后一行 mLineHeight.add（lineHeight）; mAllChildViews.add（lineViews）; MarginLayoutParams params = （MarginLayoutParams） this.getLayoutParams（）; // 设置子View的位置 int left = 0; // 添加marginTop int top = 0 + params.topMargin; // 获取行数 int lineCount = mAllChildViews.size（）; for （int i = 0; i < lineCount; i++） {// 当前行的views和高度lineViews = mAllChildViews.get（i）;lineHeight = mLineHeight.get（i）;for （int j = 0; j < lineViews.size（）; j++） {// 为每一列设置marginLeftif （j == 0） { left = 0 + params.leftMargin;}View child = lineViews.get（j）;// 判断是否显示if （child.getVisibility（） == View.GONE） { continue;}MarginLayoutParams lp = （MarginLayoutParams） child .getLayoutParams（）;int cLeft = left + lp.leftMargin;int cTop = top + lp.topMargin;int cRight = cLeft + child.getMeasuredWidth（）;int cBottom = cTop + child.getMeasuredHeight（）;// 进行子View进行布局child.layout（cLeft, cTop, cRight, cBottom）;left += child.getMeasuredWidth（） + lp.leftMargin + lp.rightMargin;}left = 0;top += lineHeight; } } @Override protected void onMeasure（int widthMeasureSpec, int heightMeasureSpec） { // 父控件传进来的宽度和高度以及对应的测量模式 int sizeWidth = MeasureSpec.getSize（widthMeasureSpec）; int modeWidth = MeasureSpec.getMode（widthMeasureSpec）; int sizeHeight = MeasureSpec.getSize（heightMeasureSpec）; int modeHeight = MeasureSpec.getMode（heightMeasureSpec）; // 如果当前ViewGroup的宽高为wrap_content的情况 int width = 0;// 自己测量的 宽度 int height = 0;// 自己测量的高度 // 记录每一行的宽度和高度 int lineWidth = 0; int lineHeight = 0; // 获取子view的个数 int childCount = getChildCount（）; for （int i = 0; i < childCount; i++） {View child = getChildAt（i）;// 测量子View的宽和高measureChild（child, widthMeasureSpec, heightMeasureSpec）;// 得到LayoutParamsMarginLayoutParams params = （MarginLayoutParams） child .getLayoutParams（）;// 子View占据的宽度int childWidth = child.getMeasuredWidth（） + params.leftMargin + params.rightMargin;// 子View占据的高度int childHeight = child.getMeasuredHeight（） + params.bottomMargin + params.topMargin;// 换行时候if （lineWidth + childWidth > sizeWidth） {// 对比得到最大的宽度width = Math.max（width, lineWidth）;// 重置lineWidthlineWidth = childWidth;// 记录行高height += lineHeight;lineHeight = childHeight;} else {// 不换行情况// 叠加行宽lineWidth += childWidth;// 得到最大行高lineHeight = Math.max（lineHeight, childHeight）;}// 处理最后一个子View的情况if （i == childCount - 1） {width = Math.max（width, lineWidth）;height += lineHeight;} } setMeasuredDimension（modeWidth == MeasureSpec.EXACTLY ? sizeWidth: width, modeHeight == MeasureSpec.EXACTLY ? sizeHeight: height）; } /** * 与当前ViewGroup对应的LayoutParams */ @Override public LayoutParams generateLayoutParams（AttributeSet attrs） { return new MarginLayoutParams（getContext（）, attrs）; }}

希望本文所述对大家学习Android实现热门标签的流式布局有所帮助。
