Android4.X中SIM卡信息初始化过程详解

本文实例讲述了Android4.X中SIM卡信息初始化过程详解。分享给大家供大家参考，具体如下：
Phone 对象初始化的过程中，会加载SIM卡的部分数据信息，这些信息会保存在IccRecords 和 AdnRecordCache 中。SIM卡的数据信息的初始化过程主要分为如下几个步骤
1.RIL 和 UiccController 建立监听关系，SIM卡状态发生变化时，UiccController 第一个去处理。
Phone 应用初始化 Phone 对象时会建立一个 RIL 和UiccController 的监听关系：UiccController 监听 RIL,相关代码如下

sCommandsInterface = new RIL（context, networkMode, cdmaSubscription）; UiccController.make（context, sCommandsInterface）;UiccController 构造的过程private UiccController（Context c, CommandsInterface ci） { if （DBG） log（"Creating UiccController"）; mContext = c; mCi = ci; mCi.registerForIccStatusChanged（this, EVENT_ICC_STATUS_CHANGED, null）; // TODO remove this once modem correctly notifies the unsols mCi.registerForOn（this, EVENT_ICC_STATUS_CHANGED, null）;}

从代码中可以看出，UiccController 对象被注册为RIL对象的监听者，当 RIL 检测到 uicc card 状态发生变化或者 radio on UiccController 都会处理对应的数据变化。UiccController 是 SIM卡状态发生变化后的第一个处理者。
UiccController 处理 EVENT_ICC_STATUS_CHANGED

public void handleMessage （Message msg） {synchronized （mLock） {switch （msg.what） { case EVENT_ICC_STATUS_CHANGED: if （DBG） log（"Received EVENT_ICC_STATUS_CHANGED, calling getIccCardStatus"）; mCi.getIccCardStatus（obtainMessage（EVENT_GET_ICC_STATUS_DONE））; break; case EVENT_GET_ICC_STATUS_DONE: if （DBG） log（"Received EVENT_GET_ICC_STATUS_DONE"）; AsyncResult ar = （AsyncResult）msg.obj; onGetIccCardStatusDone（ar）; break; default: Rlog.e（LOG_TAG, " Unknown Event " + msg.what）;}}}

从代码中可以看出，RIL 上报 SIM卡状态发生变化后，做了两件事，一是获取SIM卡的具体状态，二是处理这个状态。
UiccController 处理具体的SIM卡状态

private synchronized void onGetIccCardStatusDone（AsyncResult ar） {if （ar.exception ！= null） {Rlog.e（LOG_TAG,"Error getting ICC status. " + "RIL_REQUEST_GET_ICC_STATUS should " + "never return an error", ar.exception）;return;}IccCardStatus status = （IccCardStatus）ar.result;if （mUiccCard == null） {//Create new cardmUiccCard = new UiccCard（mContext, mCi, status）;} else {//Update already existing cardmUiccCard.update（mContext, mCi , status）;}if （DBG） log（"Notifying IccChangedRegistrants"）;mIccChangedRegistrants.notifyRegistrants（）;}

从代码中可以看出，做了两件事，
一是创建或者更新 UiccCard
二是通知监听 UiccController 的监听者。
2.创建或者更新 UiccCard，UiccCard 创建或者更新与SIM卡类型对应的UiccCardApplication.
一个UiccCard 对象代表着一张SIM卡，UiccCard 根据获取的SIM卡信息创建 UiccCardApplication,UiccCardApplication去读取具体的SIM卡里的信息。
更新UiccCard

public void update（Context c, CommandsInterface ci, IccCardStatus ics） {synchronized （mLock） {if （mDestroyed） { loge（"Updated after destroyed！ Fix me！"）; return;}CardState oldState = mCardState;mCardState = ics.mCardState;mUniversalPinState = ics.mUniversalPinState;mGsmUmtsSubscriptionAppIndex = ics.mGsmUmtsSubscriptionAppIndex;mCdmaSubscriptionAppIndex = ics.mCdmaSubscriptionAppIndex;mImsSubscriptionAppIndex = ics.mImsSubscriptionAppIndex;mContext = c;mCi = ci;//update applicationsif （DBG） log（ics.mApplications.length + " applications"）;for （ int i = 0; i < mUiccApplications.length; i++） { if （mUiccApplications[i] == null） { //Create newly added Applications if （i < ics.mApplications.length） {mUiccApplications[i] = new UiccCardApplication（this, ics.mApplications[i], mContext, mCi）; } } else if （i >= ics.mApplications.length） { //Delete removed applications mUiccApplications[i].dispose（）; mUiccApplications[i] = null; } else { //Update the rest mUiccApplications[i].update（ics.mApplications[i], mContext, mCi）; }}if （mUiccApplications.length > 0 && mUiccApplications[0] ！= null） { // Initialize or Reinitialize CatService mCatService = CatService.getInstance（mCi, mContext, this）;} else { if （mCatService ！= null） { mCatService.dispose（）; } mCatService = null;}sanitizeApplicationIndexes（）;RadioState radioState = mCi.getRadioState（）;if （DBG） log（"update: radioState=" + radioState + " mLastRadioState=" + mLastRadioState）;// No notifications while radio is off or we just powering upif （radioState == RadioState.RADIO_ON && mLastRadioState == RadioState.RADIO_ON） { if （oldState ！= CardState.CARDSTATE_ABSENT &&mCardState == CardState.CARDSTATE_ABSENT） { if （DBG） log（"update: notify card removed"）; mAbsentRegistrants.notifyRegistrants（）; mHandler.sendMessage（mHandler.obtainMessage（EVENT_CARD_REMOVED, null））; } else if （oldState == CardState.CARDSTATE_ABSENT &&mCardState ！= CardState.CARDSTATE_ABSENT） { if （DBG） log（"update: notify card added"）; mHandler.sendMessage（mHandler.obtainMessage（EVENT_CARD_ADDED, null））; }}mLastRadioState = radioState;}}

IccCardStatus,记录了RIL 读取的SIM卡的信息，UiccCard 根据 IccCardStatus 中记录的应用程序信息，创建 UiccCardApplication.
UiccCard 还创建了 CatService,用于读取 STK 的信息。
创建或者更新 UiccCardApplication
UiccCardApplication,会记录对应的卡的状态，类型，以及卡的记录信息。

//创建 UiccCardApplicationUiccCardApplication（UiccCard uiccCard,IccCardApplicationStatus as,Context c,CommandsInterface ci） {if （DBG） log（"Creating UiccApp: " + as）;mUiccCard = uiccCard;mAppState = as.app_state;mAppType = as.app_type;mPersoSubState = as.perso_substate;mAid = as.aid;mAppLabel = as.app_label;mPin1Replaced = （as.pin1_replaced ！= 0）;mPin1State = as.pin1;mPin2State = as.pin2;mContext = c;mCi = ci;mIccFh = createIccFileHandler（as.app_type）;mIccRecords = createIccRecords（as.app_type, mContext, mCi）;///读取 SIM卡上的 EF 文件信息if （mAppState == AppState.APPSTATE_READY） {queryFdn（）; // FDN 信息queryPin1State（）; // Pin State} } //更新UiccCardApplication void update （IccCardApplicationStatus as, Context c, CommandsInterface ci） {synchronized （mLock） {if （mDestroyed） { loge（"Application updated after destroyed！ Fix me！"）; return;}if （DBG） log（mAppType + " update. New " + as）;mContext = c;mCi = ci;AppType oldAppType = mAppType;AppState oldAppState = mAppState;PersoSubState oldPersoSubState = mPersoSubState;mAppType = as.app_type;mAppState = as.app_state;mPersoSubState = as.perso_substate;mAid = as.aid;mAppLabel = as.app_label;mPin1Replaced = （as.pin1_replaced ！= 0）;mPin1State = as.pin1;mPin2State = as.pin2;if （mAppType ！= oldAppType） { if （mIccFh ！= null） { mIccFh.dispose（）;} if （mIccRecords ！= null） { mIccRecords.dispose（）;} mIccFh = createIccFileHandler（as.app_type）; mIccRecords = createIccRecords（as.app_type, c, ci）;}if （mPersoSubState ！= oldPersoSubState && mPersoSubState == PersoSubState.PERSOSUBSTATE_SIM_NETWORK） { notifyNetworkLockedRegistrantsIfNeeded（null）;}if （mAppState ！= oldAppState） { if （DBG） log（oldAppType + " changed state: " + oldAppState + " -> " + mAppState）; // If the app state turns to APPSTATE_READY, then query FDN status, //as it might have failed in earlier attempt. if （mAppState == AppState.APPSTATE_READY） { queryFdn（）;// FDN 信息 queryPin1State（）; } notifyPinLockedRegistrantsIfNeeded（null）; notifyReadyRegistrantsIfNeeded（null）;}}}

在更新和创建UiccCardApplication的过程中，有如下几个重要的变量
IccRecords
记录 SIM卡上的EF 文件信息，实现类有SIMRecords,RuimRecords,IsimUiccRecords,对应于不同的类型的SIM卡。
IccFileHandler
根据SIM卡的类型，去读取SIM卡上的信息，实现类有SIMFileHandler，RuimFileHandler，UsimFileHandler，CsimFileHandler，IsimFileHandler，对应于不同的SIM卡。
创建 IccRecords 对象
正如前面所描述的，IccRecords 记录SIM卡的EF文件信息，具体的读取SIM卡EF文件信息的过程是由 IccFileHandler 来实现的，以 SIMRecords 为例。

public SIMRecords（UiccCardApplication app, Context c, CommandsInterface ci） {super（app, c, ci）;// 1.电话本的缓存mAdnCache = new AdnRecordCache（mFh）;mVmConfig = new VoiceMailConstants（）;mSpnOverride = new SpnOverride（）;mRecordsRequested = false; // No load request is made till SIM ready// recordsToLoad is set to 0 because no requests are made yetmRecordsToLoad = 0;mCi.setOnSmsOnSim（this, EVENT_SMS_ON_SIM, null）;mCi.registerForIccRefresh（this, EVENT_SIM_REFRESH, null）;// Start off by setting empty stateresetRecords（）;//2. 读取 SIM卡的所有重要的记录信息mParentApp.registerForReady（this, EVENT_APP_READY, null）;if （DBG） log（"SIMRecords X ctor this=" + this）;}

这个过程包含两个重要的步骤
创建AdnRecordCache,用于保存电话本数据，根据EF的ID，可以分别读取SIM卡和USIM卡的电话本数据。AdnRecordCache 中持有一个UsimPhoneBookManager，它就是用来读取USIM卡电话本数据的。GSM的SIM卡和WCDMA的USIM卡都是对应的 SimRecords.
读取SIM卡的所有重要记录信息，在fetchSimRecords 方法中实现。

protected void fetchSimRecords（） {mRecordsRequested = true;if （DBG） log（"fetchSimRecords " + mRecordsToLoad）;mCi.getIMSIForApp（mParentApp.getAid（）, obtainMessage（EVENT_GET_IMSI_DONE））;mRecordsToLoad++;mFh.loadEFTransparent（EF_ICCID, obtainMessage（EVENT_GET_ICCID_DONE））;mRecordsToLoad++;// FIXME should examine EF[MSISDN]"s capability configuration// to determine which is the voice/data/fax linenew AdnRecordLoader（mFh）.loadFromEF（EF_MSISDN, EF_EXT1, 1, obtainMessage（EVENT_GET_MSISDN_DONE））;mRecordsToLoad++;// Record number is subscriber profilemFh.loadEFLinearFixed（EF_MBI, 1, obtainMessage（EVENT_GET_MBI_DONE））;mRecordsToLoad++;mFh.loadEFTransparent（EF_AD, obtainMessage（EVENT_GET_AD_DONE））;mRecordsToLoad++;// Record number is subscriber profilemFh.loadEFLinearFixed（EF_MWIS, 1, obtainMessage（EVENT_GET_MWIS_DONE））;mRecordsToLoad++;// Also load CPHS-style voice mail indicator, which stores// the same info as EF[MWIS]. If both exist, both are updated// but the EF[MWIS] data is preferred// Please note this must be loaded after EF[MWIS]mFh.loadEFTransparent（ EF_VOICE_MAIL_INDICATOR_CPHS, obtainMessage（EVENT_GET_VOICE_MAIL_INDICATOR_CPHS_DONE））;mRecordsToLoad++;// Same goes for Call Forward Status indicator: fetch both// EF[CFIS] and CPHS-EF, with EF[CFIS] preferred.mFh.loadEFLinearFixed（EF_CFIS, 1, obtainMessage（EVENT_GET_CFIS_DONE））;mRecordsToLoad++;mFh.loadEFTransparent（EF_CFF_CPHS, obtainMessage（EVENT_GET_CFF_DONE））;mRecordsToLoad++;getSpnFsm（true, null）;mFh.loadEFTransparent（EF_SPDI, obtainMessage（EVENT_GET_SPDI_DONE））;mRecordsToLoad++;mFh.loadEFLinearFixed（EF_PNN, 1, obtainMessage（EVENT_GET_PNN_DONE））;mRecordsToLoad++;mFh.loadEFTransparent（EF_SST, obtainMessage（EVENT_GET_SST_DONE））;mRecordsToLoad++;mFh.loadEFTransparent（EF_INFO_CPHS, obtainMessage（EVENT_GET_INFO_CPHS_DONE））;mRecordsToLoad++;mFh.loadEFTransparent（EF_CSP_CPHS,obtainMessage（EVENT_GET_CSP_CPHS_DONE））;mRecordsToLoad++;mFh.loadEFTransparent（EF_GID1, obtainMessage（EVENT_GET_GID1_DONE））;mRecordsToLoad++;// XXX should seek instead of examining them allif （false） { // XXXmFh.loadEFLinearFixedAll（EF_SMS, obtainMessage（EVENT_GET_ALL_SMS_DONE））;mRecordsToLoad++;}if （CRASH_RIL） {String sms = "0107912160130310f20404d0110041007030208054832b0120"+ "fffffffffffffffffffffffffffffffffffffffffffffffffffffffffffffffffffff"+ "fffffffffffffffffffffffffffffffffffffffffffffffffffffffffffffffffff"+ "fffffffffffffffffffffffffffffffffffffffffffffffffffffffffffffffffffff"+ "fffffffffffffffffffffffffffffffffffffffffffffffffffffffffffffffffff"+ "ffffffffffffffffffffffffffffff";byte[] ba = IccUtils.hexStringToBytes（sms）;mFh.updateEFLinearFixed（EF_SMS, 1, ba, null,obtainMessage（EVENT_MARK_SMS_READ_DONE, 1））;}if （DBG） log（"fetchSimRecords " + mRecordsToLoad + " requested: " + mRecordsRequested）;}

总的来说，创建 SimRecords 的过程就是读取并且保存SIM卡重要信息的过程。其中，电话本的信息保存在 mAdnCache 中，其他信息保存在 SimRecords 中，但是在Phone对象完成初始化后，mAdnCache 里是空的，也就是说，在IccRecords 初始化的过程中，AdnRecordCache 并没有主动去请求SIM卡联系人的数据。

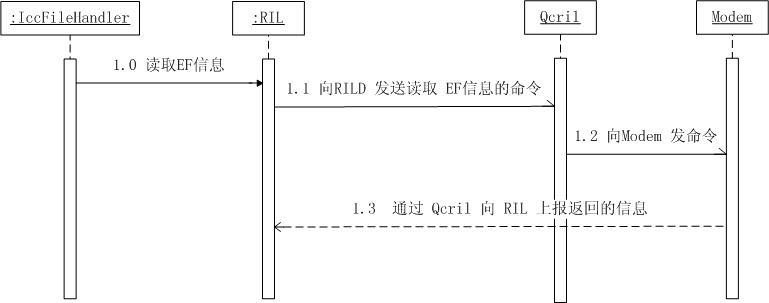

所有的IccRecords 是通过 IccFileHandler 向Modem 发命令读取数据的。他们之间的交互图如下

3.通知UiccController 的监听者，与UiccCardApplication的相关信息可以更新了。根据分析源代码，我们可以看到，PhoneBase ,ServiceStateTracker,IccCardProxy,DcTrackerBase，这些类是 UiccController 的监听者。他们都会处理UiccController 的变化。我们可以这么理解，这些类是SIM卡状态发生变化后，第二批处理SIM卡状态变化的实体。第一个处理SIM卡状态变化的是 UiccController.
希望本文所述对大家Android程序设计有所帮助。
