使用Android自定义控件实现滑动解锁九宫格

本文概述：
滑动解锁九宫格的分析：
1、需要自定义控件；
2、需要重写事件onTouchEvent（）;
3、需要给九个点设置序号和坐标，这里用Map类就行；
4、需要判断是否到滑到过九点之一，并存储滑到过的点的序号，而且需要一个方法可以返回它们，这里用List类就行；
滑动解锁当前还是比较流行的，今天写了个简单的滑动解锁九宫格的例程，分享出来让初学者看看。

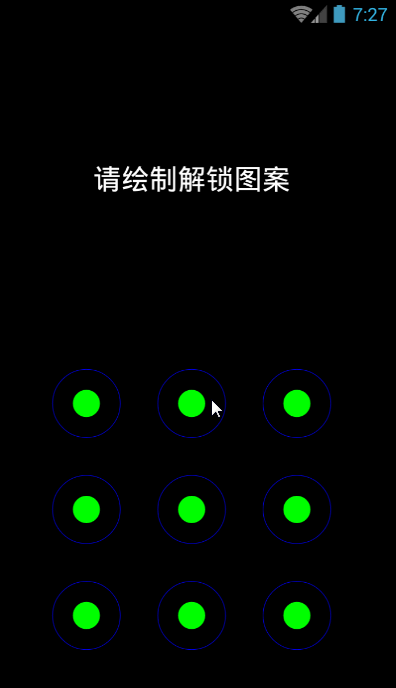

我的是这样的：

Demo
首先，自定义一个View

/** * 九宫格 */public class NineGridView extends View {private int width;//该控件的宽private int height;//该控件的高private Paint mPaintBigCircle;//用于画外圆private Paint mPaintSmallCircle;//用于画内圆private Paint mPaintLine;//用于画线private Paint mPaintText;//用于画文本private Path path;//手势划线时需要用到它private Map<Integer, Float[]> pointContainer;//存储九个点的坐标private List<Integer> pointerSlipped;//存储得到的九宫格密码public List<Integer> getPointerSlipped（） {return pointerSlipped;}public void setPointerSlipped（List<Integer> pointerSlipped） {this.pointerSlipped = pointerSlipped;}public NineGridView（Context context） {super（context）;}public NineGridView（Context context, AttributeSet attrs） {super（context, attrs）;mPaintBigCircle = new Paint（）;mPaintBigCircle.setColor（Color.BLUE）;mPaintBigCircle.setStyle（Paint.Style.STROKE）;//不充满mPaintBigCircle.setAntiAlias（true）;//抗锯齿打开mPaintSmallCircle = new Paint（）;mPaintSmallCircle.setColor（Color.GREEN）;mPaintSmallCircle.setStyle（Paint.Style.FILL）;//充满，即画的几何体为实心mPaintSmallCircle.setAntiAlias（true）;mPaintLine = new Paint（）;mPaintLine.setColor（Color.GREEN）;mPaintLine.setStyle（Paint.Style.STROKE）;mPaintLine.setStrokeWidth（20）;mPaintLine.setAntiAlias（true）;mPaintText = new Paint（）;mPaintText.setColor（Color.WHITE）;mPaintText.setTextAlign（Paint.Align.CENTER）;//向中央对齐mPaintText.setTextSize（50）;mPaintText.setAntiAlias（true）;path = new Path（）;pointContainer = new HashMap<>（）;pointerSlipped = new ArrayList<>（）;}@Overrideprotected void onMeasure（int widthMeasureSpec, int heightMeasureSpec） {super.onMeasure（widthMeasureSpec, heightMeasureSpec）;width = getDefaultSize（getSuggestedMinimumWidth（）, widthMeasureSpec）;height = getDefaultSize（getSuggestedMinimumHeight（）, heightMeasureSpec）;}private float pivotX;//触屏得到的x坐标private float pivotY;//触屏得到的y坐标private float selectedX;//当前选中的圆点的x坐标private float selectedY;//当前选中的圆点的y坐标private float selectedXOld;//从前选中的圆点的x坐标private float selectedYOld;//从前选中的圆点的y坐标private boolean isHasMoved = false;//用于判断path是否调用过moveTo（）方法@Overridepublic boolean onTouchEvent（MotionEvent event） {switch （event.getAction（）） {case MotionEvent.ACTION_DOWN:pivotX = event.getX（）;pivotY = event.getY（）;//每次触屏时需要清空一下pointerSlipped，即重置密码pointerSlipped.clear（）;Log.d（"pointTouched", pivotX + "," + pivotY）;getSelectedPointIndex（pivotX, pivotY）;invalidate（）;//重绘break;case MotionEvent.ACTION_MOVE:pivotX = event.getX（）;pivotY = event.getY（）;getSelectedPointIndex（pivotX, pivotY）;invalidate（）;break;case MotionEvent.ACTION_UP:/** * 当手指离开屏幕时，重置path */path.reset（）;isHasMoved = false;String indexSequence = "";//打印出上一次手势密码的值for（int index:pointerSlipped）{indexSequence += "/"+index;}Log.d（"index",indexSequence）;break;}invalidate（）;return true;}/** * 得到并存储经过的圆点的序号 * @param pivotX * @param pivotY */private void getSelectedPointIndex（float pivotX, float pivotY） {int index = 0;if （pivotX > patternMargin && pivotX < patternMargin + bigCircleRadius * 2） {if （pivotY > height / 2 && pivotY < height / 2 + bigCircleRadius * 2） {selectedX = pointContainer.get（1）[0];selectedY = pointContainer.get（1）[1];index = 1;Log.d（"selectedPoint", selectedX + "," + selectedY）;} else if （pivotY > height / 2 + added && pivotY < height / 2 + added + bigCircleRadius * 2） {selectedX = pointContainer.get（4）[0];selectedY = pointContainer.get（4）[1];index = 4;} else if （pivotY > height / 2 + added * 2 && pivotY < height / 2 + added * 2 + bigCircleRadius * 2） {selectedX = pointContainer.get（7）[0];selectedY = pointContainer.get（7）[1];index = 7;}} else if （pivotX > patternMargin + added && pivotX < patternMargin + added + bigCircleRadius * 2） {if （pivotY > height / 2 && pivotY < height / 2 + bigCircleRadius * 2） {selectedX = pointContainer.get（2）[0];selectedY = pointContainer.get（2）[1];index = 2;} else if （pivotY > height / 2 + added && pivotY < height / 2 + added + bigCircleRadius * 2） {selectedX = pointContainer.get（5）[0];selectedY = pointContainer.get（5）[1];index = 5;} else if （pivotY > height / 2 + added * 2 && pivotY <height / 2 + added * 2 + bigCircleRadius * 2） {selectedX = pointContainer.get（8）[0];selectedY = pointContainer.get（8）[1];index = 8;}} else if （pivotX > patternMargin + added * 2 && pivotX < patternMargin + added * 2 + bigCircleRadius * 2） {if （pivotY > height / 2 && pivotY < height / 2 + bigCircleRadius * 2） {selectedX = pointContainer.get（3）[0];selectedY = pointContainer.get（3）[1];index = 3;} else if （pivotY > height / 2 + added && pivotY < height / 2 + added + bigCircleRadius * 2） {selectedX = pointContainer.get（6）[0];selectedY = pointContainer.get（6）[1];index = 6;} else if （pivotY > height / 2 + added * 2 && pivotY < height / 2 + added * 2 + bigCircleRadius * 2） {selectedX = pointContainer.get（9）[0];selectedY = pointContainer.get（9）[1];index = 9;}}if （selectedX！=selectedXOld||selectedY！=selectedYOld）{//当这次的坐标与上次的坐标不同时存储这次点序号pointerSlipped.add（index）;selectedXOld = selectedX;selectedYOld = selectedY;if （！isHasMoved）{//当第一次触碰到九个点之一时，path调用moveTo;path.moveTo（selectedX,selectedY）;isHasMoved = true;}else{//path移动至当前圆点坐标path.lineTo（selectedX,selectedY）;}}}private String text = "请绘制解锁图案";private float x;//绘制的圆形的x坐标private float y;//绘制圆形的纵坐标private float added;//水平竖直方向每个圆点中心间距private float patternMargin = 100;//九宫格距离边界距离private float bigCircleRadius = 90;//外圆半径private float smallCircleRadius = 25;//内圆半径private int index;//圆点的序号@Overrideprotected void onDraw（Canvas canvas） {super.onDraw（canvas）;added = （width - patternMargin * 2） / 3;x = patternMargin + added / 2;y = added / 2 + height / 2;index = 1;canvas.drawColor（Color.BLACK）;canvas.drawText（text, width / 2, height / 4, mPaintText）;/** * 绘制九个圆点图案 */for （int column = 0; column < 3; column++） {for （int row = 0; row < 3; row++） {canvas.drawCircle（x, y, bigCircleRadius, mPaintBigCircle）;canvas.drawCircle（x, y, smallCircleRadius, mPaintSmallCircle）;pointContainer.put（index, new Float[]{x, y}）;index++;x += added;}y += added;x = patternMargin + added / 2;}x = patternMargin + added / 2;y = added / 2 + height / 2;canvas.drawPath（path, mPaintLine）;}}

为什么要规避重复？
因为在触屏时，会调用很多次onTouchEvent（）方法，这样存储的手势密码肯定会不准确，我在以上代码中作出了处理，已经避免了重复，看打印信息：
这里写图片描述
显然，密码没有相邻数重复，当然还有一种情况就是手指在两个点之间来回等问题，这种状况也需要避免，这里没有作处理。当然，我做得还不够。。。
自定义view中用到的dp和px互相转换的工具类：

public class SizeConvert {/** * 将dp转换为sp */public static int dip2px（Context context, float dipValue）{final float scale = context.getResources（）.getDisplayMetrics（）.density;return （int）（dipValue * scale + 0.5f）;}/** * sp转dp */public static int px2dip（Context context, float pxValue）{final float scale = context.getResources（）.getDisplayMetrics（）.density;return （int）（pxValue / scale + 0.5f）;}}

主活动：

public class NineGridActivity extends BaseActivity{@Overrideprotected void onCreate（Bundle savedInstanceState） {super.onCreate（savedInstanceState）;setContentView（R.layout.view_nine_grid）;}}

layout中的布局文件view_nine_grid：

<?xml version="1.0" encoding="utf-8"?><LinearLayout xmlns:android="http://schemas.android.com/apk/res/android" android:orientation="vertical" android:layout_width="match_parent" android:layout_height="match_parent"><com.test.shiweiwei.myproject.selfish_view.NineGridViewandroid:layout_width="match_parent"android:layout_height="match_parent"/></LinearLayout>

总结
我写的只是最基本的九宫格滑动解密项目，实际用的九宫格解密比这个要复杂，有许多特效和其他更严谨的处理，事件的处理也不是这样草草了事，如果想写得漂亮，还得多花工夫。
