Android入门之画图详解

前文常用的控件介绍了不少，现在就来讨论一下手机开发中常用到的画图。要掌握Android的画图，首先就要了解一下，基本用到的如下一些图形接口：
1.Bitmap，可以来自资源/文件，也可以在程序中创建，实际上的功能相当于图片的存储空间；
2.Canvas，紧密与Bitmap联系，把Bitmap比喻内容的话，那么Canvas就是提供了众多方法操作Bitamp的平台；
3.Paint，与Canvas紧密联系，是"画板"上的笔刷工具，也用于设置View控件上的样式；
4.Drawable，如果说前三者是看不见地在内存中画图，那么Drawable就是把前三者绘图结果表现出来的接口。Drawable多个子类，例如：位图（BitmapDrawable）、图形（ShapeDrawable）、图层（LayerDrawable）等。
本文主要讲解如何在ImageView画图，以及如何直接在Button（继承View的控件）上面绘制自定义图像。如下图所示：

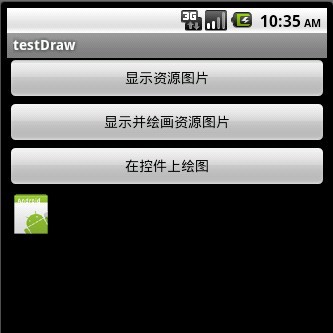

直接把资源图片画出来：

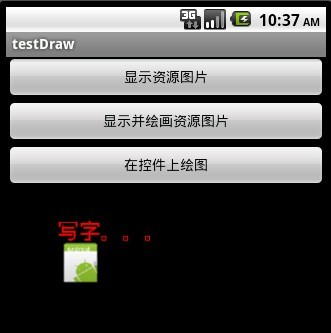

在ImageView上画图以及绘字：

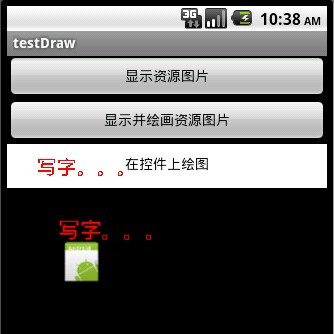

直接在控件背景上画图：
main.xml的源码如下：

<?xml version="1.0" encoding="utf-8"?><LinearLayout xmlns:android="http://schemas.android.com/apk/res/android"android:orientation="vertical"android:layout_width="fill_parent"android:layout_height="fill_parent"><Button android:id="@+id/Button01" android:layout_width="fill_parent" android:layout_height="44px" android:text="显示资源图片"></Button><Button android:id="@+id/Button02" android:layout_width="fill_parent" android:layout_height="44px" android:text="显示并绘画资源图片"></Button><Button android:id="@+id/Button03" android:layout_height="44px" android:layout_width="fill_parent" android:text="在控件上绘图"></Button><ImageView android:id="@+id/ImageView01" android:layout_width="wrap_content" android:layout_height="wrap_content"></ImageView></LinearLayout>

Java程序的源码如下：

package com.testDraw;import android.app.Activity;import android.content.res.Resources;import android.graphics.Bitmap;import android.graphics.Bitmap.Config;import android.graphics.BitmapFactory;import android.graphics.Canvas;import android.graphics.Color;import android.graphics.Paint;import android.graphics.Typeface;import android.graphics.drawable.BitmapDrawable;import android.graphics.drawable.Drawable;import android.os.Bundle;import android.view.View;import android.widget.Button;import android.widget.ImageView;public class testDraw extends Activity { ImageView iv; Button btn1,btn2,btn3,btn4; Resources r; @Overridepublic void onCreate（Bundle savedInstanceState） {super.onCreate（savedInstanceState）;setContentView（R.layout.main）;iv=（ImageView）this.findViewById（R.id.ImageView01）;btn1=（Button）this.findViewById（R.id.Button01）;btn2=（Button）this.findViewById（R.id.Button02）;btn3=（Button）this.findViewById（R.id.Button03）;btn1.setOnClickListener（new ClickEvent（））;btn2.setOnClickListener（new ClickEvent（））;btn3.setOnClickListener（new ClickEvent（））;r = this.getResources（）;} class ClickEvent implements View.OnClickListener { public void onClick（View v） {if（v==btn1）//显示资源图片{//功能等效//iv.setBackgroundResource（R.drawable.icon）;//打开资源图片Bitmap bmp=BitmapFactory.decodeResource（r, R.drawable.icon）;//打开资源图片iv.setImageBitmap（bmp）;}else if（v==btn2）//显示并绘画资源图片{ Bitmap bmp=BitmapFactory.decodeResource（r, R.drawable.icon）;//只读,不能直接在bmp上画 Bitmap newb = Bitmap.createBitmap（ 300, 300, Config.ARGB_8888 ）;Canvas canvasTemp = new Canvas（ newb ）; canvasTemp.drawColor（Color.TRANSPARENT）;Paint p = new Paint（）; String familyName ="宋体"; Typeface font = Typeface.create（familyName,Typeface.BOLD）; p.setColor（Color.RED）; p.setTypeface（font）; p.setTextSize（22）; canvasTemp.drawText（"写字。。。",50,50,p）; canvasTemp.drawBitmap（bmp, 50, 50, p）;//画图 iv.setImageBitmap（newb）;}else if（v==btn3）//直接在Button上绘图{Bitmap newb = Bitmap.createBitmap（ btn3.getWidth（）, btn3.getHeight（）, Config.ARGB_8888 ）;Canvas canvasTemp = new Canvas（ newb ）;canvasTemp.drawColor（Color.WHITE）;Paint p = new Paint（）;String familyName = "宋体";Typeface font = Typeface.create（familyName, Typeface.BOLD）;p.setColor（Color.RED）;p.setTypeface（font）;p.setTextSize（20）;canvasTemp.drawText（"写字。。。", 30, 30, p）;Drawable drawable = new BitmapDrawable（newb）;btn3.setBackgroundDrawable（drawable）;} } }}
