Android动画之雷达扫描效果

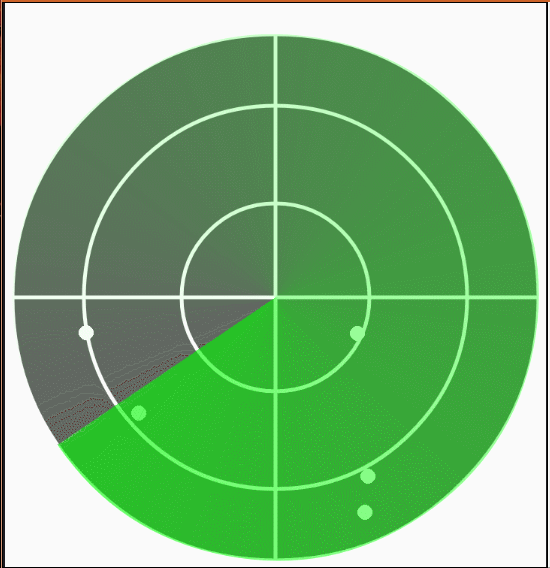

我们首先看一下效果图，有个整体的印象

好了，为了便于理解，这里就按照动画所见内容依次展开来说
准备

这里决定采用canvas（画布）和paint（画笔）实现了这个简单动画控件。
由图片可以看到有两条交叉的十字线、几个圆圈和一些白点，那么首先定义一下所需的画笔，画布及一些数据

setBackgroundColor（Color.TRANSPARENT）;//宽度=5，抗锯齿，描边效果的白色画笔mPaintLine = new Paint（）;mPaintLine.setStrokeWidth（5）;mPaintLine.setAntiAlias（true）;mPaintLine.setStyle（Style.STROKE）;mPaintLine.setColor（Color.WHITE）;//宽度=5，抗锯齿，描边效果的浅绿色画笔mPaintCircle = new Paint（）;mPaintCircle.setStrokeWidth（5）;mPaintCircle.setAntiAlias（true）;mPaintCircle.setStyle（Style.FILL）;mPaintCircle.setColor（0x99000000）;//暗绿色的画笔mPaintSector = new Paint（）;mPaintSector.setColor（0x9D00ff00）;mPaintSector.setAntiAlias（true）;//定义一个暗绿色的梯度渲染mShader = new SweepGradient（viewSize / 2, viewSize / 2, Color.TRANSPARENT, Color.GREEN）;mPaintSector.setShader（mShader）;//白色实心画笔mPaintPoint=new Paint（）;mPaintPoint.setColor（Color.WHITE）;mPaintPoint.setStyle（Style.FILL）;//随机生成一些数组点，模拟雷达扫描结果point_x = UtilTools.Getrandomarray（15, 300）;point_y = UtilTools.Getrandomarray（15, 300）;

这里说一下这个SweepGradient
SweepGradient的构造函数：

public SweepGradient（float cx, float cy, int[] colors, float[] positions）

public SweepGradient（float cx, float cy, int color0, int color1）

其中cx,cy 指定圆心, color1,color0 或 colors 指定渐变的颜色，对于使用多于两种颜色时，还可以通过positions 指定每种颜色的相对位置，positions 设为NULL时表示颜色均匀分布。
绘制基本图形

canvas.drawCircle（viewSize / 2, viewSize / 2, 350, mPaintCircle）;canvas.drawCircle（viewSize / 2, viewSize / 2, 255, mPaintLine）;canvas.drawCircle（viewSize / 2, viewSize / 2, 125, mPaintLine）;canvas.drawCircle（viewSize / 2, viewSize / 2, 350, mPaintLine）;//绘制两条十字线canvas.drawLine（viewSize / 2, 0, viewSize / 2, viewSize, mPaintLine）;canvas.drawLine（0, viewSize / 2, viewSize, viewSize / 2, mPaintLine）;

这样就绘制除了整个UI,接下来加上动画，就可以实现整体的效果。
动画实现

这里实现动画的时候，用到了Matrix这个东西，也就是矩阵。上学的时候，线性代数老师讲各种线性变换时，脑子里在想，这玩意是干嘛使得，现在总算是遇上了，现在看起来也是云里雾里。总的来说就是可以使用Matrix实现强大的图形动画，包括位移、旋转、缩放及透明变化等效果，matrix有着一系列的setTranslate,setRotate,setScale等方法。很方便的实现图形各种变换，主要还是需要理解各种变换。
动画实现线程

 protected class ScanThread extends Thread {private RadarView view;public ScanThread（RadarView view） { // TODO Auto-generated constructor stub this.view = view;}@Overridepublic void run（） { // TODO Auto-generated method stub while （threadRunning） {if （isstart） { view.post（new Runnable（） {public void run（） { start = start + 1; matrix = new Matrix（）; //设定旋转角度,制定进行转转操作的圆心// matrix.postRotate（start, viewSize / 2, viewSize / 2）;// matrix.setRotate（start,viewSize/2,viewSize/2）; matrix.preRotate（direction*start,viewSize/2,viewSize/2）; view.invalidate（）;} }）; try {Thread.sleep（5）; } catch （InterruptedException e） {// TODO Auto-generated catch blocke.printStackTrace（）; }} }} }

首先，这里在一个独立线程中不断的对start做累加，作为旋转角度。然后将其和matrix关联。这里尝试使用了matrix的三个方法，暂时没有发现区别。
动画绘制

接下来在onDraw方法中不断绘制图形即可

//根据matrix中设定角度，不断绘制shader,呈现出一种扇形扫描效果canvas.concat（matrix）;canvas.drawCircle（viewSize / 2, viewSize / 2, 350, mPaintSector）;

最终实现

好了，最终整体的代码如下：

public class RadarView extends FrameLayout { private Context mContext; private int viewSize = 800; private Paint mPaintLine; private Paint mPaintCircle; private Paint mPaintSector; public boolean isstart = false; private ScanThread mThread; private Paint mPaintPoint; //旋转效果起始角度 private int start = 0; private int[] point_x; private int[] point_y; private Shader mShader; private Matrix matrix; public final static int CLOCK_WISE=1; public final static int ANTI_CLOCK_WISE=-1; @IntDef（{ CLOCK_WISE, ANTI_CLOCK_WISE }） public @interface RADAR_DIRECTION { } //默认为顺时针呢 private final static int DEFAULT_DIERCTION=CLOCK_WISE; //设定雷达扫描方向 private int direction=DEFAULT_DIERCTION; private boolean threadRunning = true; public RadarView（Context context, AttributeSet attrs） {super（context, attrs）;// TODO Auto-generated constructor stubmContext = context;initPaint（）; } public RadarView（Context context） {super（context）;// TODO Auto-generated constructor stubmContext = context;initPaint（）; } private void initPaint（） {// TODO Auto-generated method stubsetBackgroundColor（Color.TRANSPARENT）;//宽度=5，抗锯齿，描边效果的白色画笔mPaintLine = new Paint（）;mPaintLine.setStrokeWidth（5）;mPaintLine.setAntiAlias（true）;mPaintLine.setStyle（Style.STROKE）;mPaintLine.setColor（Color.WHITE）;//宽度=5，抗锯齿，描边效果的浅绿色画笔mPaintCircle = new Paint（）;mPaintCircle.setStrokeWidth（5）;mPaintCircle.setAntiAlias（true）;mPaintCircle.setStyle（Style.FILL）;mPaintCircle.setColor（0x99000000）;//暗绿色的画笔mPaintSector = new Paint（）;mPaintSector.setColor（0x9D00ff00）;mPaintSector.setAntiAlias（true）;mShader = new SweepGradient（viewSize / 2, viewSize / 2, Color.TRANSPARENT, Color.GREEN）;mPaintSector.setShader（mShader）;//白色实心画笔mPaintPoint=new Paint（）;mPaintPoint.setColor（Color.WHITE）;mPaintPoint.setStyle（Style.FILL）;//随机生成的点，模拟雷达扫描结果point_x = UtilTools.Getrandomarray（15, 300）;point_y = UtilTools.Getrandomarray（15, 300）; } public void setViewSize（int size） {this.viewSize = size;setMeasuredDimension（viewSize, viewSize）; } @Override protected void onMeasure（int widthMeasureSpec, int heightMeasureSpec） {// TODO Auto-generated method stubsetMeasuredDimension（viewSize, viewSize）; } public void start（） {mThread = new ScanThread（this）;mThread.setName（"radar"）;mThread.start（）;threadRunning = true;isstart = true; } public void stop（） {if （isstart） { threadRunning = false; isstart = false;} } @Override protected void onDraw（Canvas canvas） {// TODO Auto-generated method stubcanvas.drawCircle（viewSize / 2, viewSize / 2, 350, mPaintCircle）;canvas.drawCircle（viewSize / 2, viewSize / 2, 255, mPaintLine）;canvas.drawCircle（viewSize / 2, viewSize / 2, 125, mPaintLine）;canvas.drawCircle（viewSize / 2, viewSize / 2, 350, mPaintLine）;//绘制两条十字线canvas.drawLine（viewSize / 2, 0, viewSize / 2, viewSize, mPaintLine）;canvas.drawLine（0, viewSize / 2, viewSize, viewSize / 2, mPaintLine）;//这里在雷达扫描过制定圆周度数后，将随机绘制一些白点，模拟搜索结果if （start > 100） { for （int i = 0; i < 2; i++） {canvas.drawCircle（viewSize / 2 + point_x[i], viewSize / 2 + point_y[i], 10, mPaintPoint）; }}if （start > 200） { for （int i = 2; i < 5; i++） {canvas.drawCircle（viewSize / 2 + point_x[i], viewSize / 2 + point_y[i], 10, mPaintPoint）; }}if （start > 300） { for （int i = 5; i < 9; i++） {canvas.drawCircle（viewSize / 2 + point_x[i], viewSize / 2 + point_y[i], 10, mPaintPoint）; }}if （start > 500） { for （int i = 9; i < 11; i++） {canvas.drawCircle（viewSize / 2 + point_x[i], viewSize / 2 + point_y[i], 10, mPaintPoint）; }}if （start > 800） { for （int i = 11; i < point_x.length; i++） {canvas.drawCircle（viewSize / 2 + point_x[i], viewSize / 2 + point_y[i], 10, mPaintPoint）; }}//根据matrix中设定角度，不断绘制shader,呈现出一种扇形扫描效果canvas.concat（matrix）;canvas.drawCircle（viewSize / 2, viewSize / 2, 350, mPaintSector）;super.onDraw（canvas）; } public void setDirection（@RADAR_DIRECTION int direction） {if （direction ！= CLOCK_WISE && direction ！= ANTI_CLOCK_WISE） { throw new IllegalArgumentException（"Use @RADAR_DIRECTION constants only！"）;}this.direction = direction; } protected class ScanThread extends Thread {private RadarView view;public ScanThread（RadarView view） { // TODO Auto-generated constructor stub this.view = view;}@Overridepublic void run（） { // TODO Auto-generated method stub while （threadRunning） {if （isstart） { view.post（new Runnable（） {public void run（） { start = start + 1; matrix = new Matrix（）; //设定旋转角度,制定进行转转操作的圆心// matrix.postRotate（start, viewSize / 2, viewSize / 2）;// matrix.setRotate（start,viewSize/2,viewSize/2）; matrix.preRotate（direction*start,viewSize/2,viewSize/2）; view.invalidate（）;} }）; try {Thread.sleep（5）; } catch （InterruptedException e） {// TODO Auto-generated catch blocke.printStackTrace（）; }} }} }}

说明

多余的部分就不再解释，代码里已经注释的很清楚。这个RadarView的使用也是很简单，需要停止时，调用其stop方法即可。

@Override protected void onCreate（Bundle savedInstanceState） {super.onCreate（savedInstanceState）;setContentView（R.layout.activity_main）;RadarView radarView = （RadarView） findViewById（R.id.radar）;//设置雷达扫描方向radarView.setDirection（RadarView.ANTI_CLOCK_WISE）;radarView.start（）; }

这里雷达ViewSize设置为800，所以在布局文件中设定大小时将不起作用，正常使用时，需根据实际需求调整viewsize大小和几个Circle的半径，从而达到更有好的UI展示效果。
总结
以上就是Android中雷达扫描效果实现的全部内容，希望本文对大家Android开发有所帮助。
