Android开发之自定义CheckBox

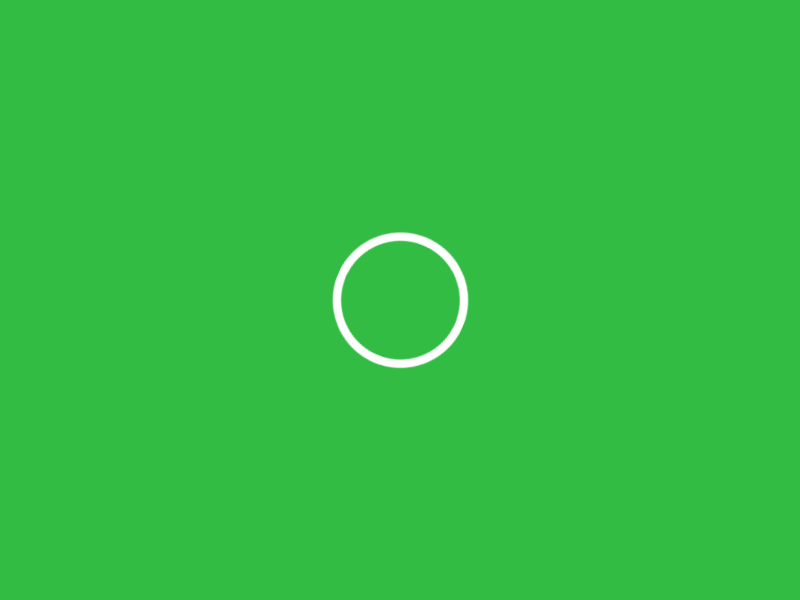

要实现的效果如下

考虑到关键是动画效果，所以直接继承View。不过CheckBox的超类CompoundButton实现了Checkable接口，这一点值得借鉴。
下面记录一下遇到的问题，并从源码的角度解决。
问题一: 支持 wrap_content

由于是直接继承自View，wrap_content需要进行特殊处理。

View measure流程的MeasureSpec：

 /*** A MeasureSpec encapsulates the layout requirements passed from parent to child.* Each MeasureSpec represents a requirement for either the width or the height.* A MeasureSpec is comprised of a size and a mode. * MeasureSpecs are implemented as ints to reduce object allocation. This class* is provided to pack and unpack the <size, mode> tuple into the int.*/ public static class MeasureSpec {private static final int MODE_SHIFT = 30;private static final int MODE_MASK = 0x3 << MODE_SHIFT;/** * Measure specification mode: The parent has not imposed any constraint * on the child. It can be whatever size it wants. */public static final int UNSPECIFIED = 0 << MODE_SHIFT;/** * Measure specification mode: The parent has determined an exact size * for the child. The child is going to be given those bounds regardless * of how big it wants to be. */public static final int EXACTLY= 1 << MODE_SHIFT;/** * Measure specification mode: The child can be as large as it wants up * to the specified size. */public static final int AT_MOST= 2 << MODE_SHIFT;/** * Extracts the mode from the supplied measure specification. * * @param measureSpec the measure specification to extract the mode from * @return {@link android.view.View.MeasureSpec#UNSPECIFIED}, * {@link android.view.View.MeasureSpec#AT_MOST} or * {@link android.view.View.MeasureSpec#EXACTLY} */public static int getMode（int measureSpec） { return （measureSpec & MODE_MASK）;}/** * Extracts the size from the supplied measure specification. * * @param measureSpec the measure specification to extract the size from * @return the size in pixels defined in the supplied measure specification */public static int getSize（int measureSpec） { return （measureSpec & ~MODE_MASK）;} }

从文档说明知道android为了节约内存，设计了MeasureSpec，它由mode和size两部分构成，做这么多终究是为了从父容器向子view传达长宽的要求。
mode有三种模式：
      1、UNSPECIFIED:父容器不对子view的宽高有任何限制

      2、EXACTLY：父容器已经为子view指定了确切的宽高

      3、AT_MOST：父容器指定最大的宽高，子view不能超过

wrap_content属于AT_MOST模式。
来看一下大致的measure过程：

在View中首先调用measure（）,最终调用onMeasure（）

protected void onMeasure（int widthMeasureSpec, int heightMeasureSpec） {setMeasuredDimension（getDefaultSize（getSuggestedMinimumWidth（）, widthMeasureSpec）,getDefaultSize（getSuggestedMinimumHeight（）, heightMeasureSpec））; }

setMeasuredDimension设置view的宽高。再来看看getDefaultSize（）

public static int getDefaultSize（int size, int measureSpec） {int result = size;int specMode = MeasureSpec.getMode（measureSpec）;int specSize = MeasureSpec.getSize（measureSpec）;switch （specMode） {case MeasureSpec.UNSPECIFIED: result = size; break;case MeasureSpec.AT_MOST:case MeasureSpec.EXACTLY: result = specSize; break;}return result; }

由于wrap_content属于模式AT_MOST，所以宽高为specSize，也就是父容器的size，这就和match_parent一样了。支持wrap_content总的思路是重写onMeasure（）具体点来说，模仿getDefaultSize（）重新获取宽高。

 @Override protected void onMeasure（int widthMeasureSpec, int heightMeasureSpec） {int widthMode = MeasureSpec.getMode（widthMeasureSpec）;int widthSize = MeasureSpec.getSize（widthMeasureSpec）;int heightMode = MeasureSpec.getMode（heightMeasureSpec）;int heightSize = MeasureSpec.getSize（heightMeasureSpec）;int width = widthSize, height = heightSize;if （widthMode == MeasureSpec.AT_MOST） { width = dp2px（DEFAULT_SIZE）;}if （heightMode == MeasureSpec.AT_MOST） { height = dp2px（DEFAULT_SIZE）;}setMeasuredDimension（width, height）; }

问题二：Path.addPath（）和PathMeasure结合使用

举例子说明问题：

 mTickPath.addPath（entryPath）; mTickPath.addPath（leftPath）; mTickPath.addPath（rightPath）; mTickMeasure = new PathMeasure（mTickPath, false）; // mTickMeasure is a PathMeasure

尽管mTickPath现在是由三个path构成，但是mTickMeasure此时的length和entryPath长度是一样的，到这里我就很奇怪了。看一下getLength（）的源码：

 /*** Return the total length of the current contour, or 0 if no path is* associated with this measure object.*/ public float getLength（） {return native_getLength（native_instance）; }

从注释来看，获取的是当前contour的总长。
getLength调用了native层的方法，到这里不得不看底层的实现了。

通过阅读源代码发现，Path和PathMeasure实际分别对应底层的SKPath和SKPathMeasure。
查看native层的getLength（）源码：

 SkScalar SkPathMeasure::getLength（） {if （fPath == NULL） { return 0;}if （fLength < 0） { this->buildSegments（）;}SkASSERT（fLength >= 0）;return fLength;}

实际上调用的buildSegments（）来对fLength赋值，这里底层的设计有一个很聪明的地方——在初始化SKPathMeasure时对fLength做了特殊处理：

SkPathMeasure::SkPathMeasure（const SkPath& path, bool forceClosed） { fPath = &path; fLength = -1; // signal we need to compute it fForceClosed = forceClosed; fFirstPtIndex = -1; fIter.setPath（path, forceClosed）;}

当fLength=-1时我们需要计算，也就是说当还没有执行过getLength（）方法时，fLength一直是-1，一旦执行则fLength>=0，则下一次就不会执行buildSegments（）,这样避免了重复计算.
截取buildSegments（）部分代码：

void SkPathMeasure::buildSegments（） { SkPoint pts[4]; intptIndex = fFirstPtIndex; SkScalardistance = 0; bool isClosed = fForceClosed; bool firstMoveTo = ptIndex < 0; Segment*seg; /* Note: * as we accumulate distance, we have to check that the result of += * actually made it larger, since a very small delta might be > 0, but * still have no effect on distance （if distance >>> delta）. * * We do this check below, and in compute_quad_segs and compute_cubic_segs */ fSegments.reset（）; bool done = false; do {switch （fIter.next（pts）） { case SkPath::kMove_Verb:ptIndex += 1;fPts.append（1, pts）;if （！firstMoveTo） { done = true; break;}firstMoveTo = false;break; case SkPath::kLine_Verb: {SkScalar d = SkPoint::Distance（pts[0], pts[1]）;SkASSERT（d >= 0）;SkScalar prevD = distance;distance += d;if （distance > prevD） { seg = fSegments.append（）; seg->fDistance = distance; seg->fPtIndex = ptIndex; seg->fType = kLine_SegType; seg->fTValue = kMaxTValue; fPts.append（1, pts + 1）; ptIndex++;} } break; case SkPath::kQuad_Verb: {SkScalar prevD = distance;distance = this->compute_quad_segs（pts, distance, 0, kMaxTValue, ptIndex）;if （distance > prevD） { fPts.append（2, pts + 1）; ptIndex += 2;} } break; case SkPath::kConic_Verb: {const SkConic conic（pts, fIter.conicWeight（））;SkScalar prevD = distance;distance = this->compute_conic_segs（conic, distance, 0, kMaxTValue, ptIndex）;if （distance > prevD） { // we store the conic weight in our next point, followed by the last 2 pts // thus to reconstitue a conic, you"d need to say // SkConic（pts[0], pts[2], pts[3], weight = pts[1].fX） fPts.append（）->set（conic.fW, 0）; fPts.append（2, pts + 1）; ptIndex += 3;} } break; case SkPath::kCubic_Verb: {SkScalar prevD = distance;distance = this->compute_cubic_segs（pts, distance, 0, kMaxTValue, ptIndex）;if （distance > prevD） { fPts.append（3, pts + 1）; ptIndex += 3;} } break; case SkPath::kClose_Verb:isClosed = true;break; case SkPath::kDone_Verb:done = true;break;} } while （！done）; fLength = distance; fIsClosed = isClosed; fFirstPtIndex = ptIndex;

代码较长需要慢慢思考。fIter是一个Iter类型，在SKPath.h中的声明：

/* Iterate through all of the segments （lines, quadratics, cubics） ofeach contours in a path.The iterator cleans up the segments along the way, removing degeneratesegments and adding close verbs where necessary. When the forceCloseargument is provided, each contour （as defined by a new startingmove command） will be completed with a close verb regardless of thecontour"s contents. /

从这个声明中可以明白Iter的作用是遍历在path中的每一个contour。看一下Iter.next（）方法：

 Verb next（SkPoint pts[4], bool doConsumeDegerates = true） { if （doConsumeDegerates） {this->consumeDegenerateSegments（）; } return this->doNext（pts）; }

返回值是一个Verb类型:

enum Verb { kMove_Verb,//！< iter.next returns 1 point kLine_Verb,//！< iter.next returns 2 points kQuad_Verb, //！< iter.next returns 3 points kConic_Verb, //！< iter.next returns 3 points + iter.conicWeight（） kCubic_Verb, //！< iter.next returns 4 points kClose_Verb, //！< iter.next returns 1 point （contour"s moveTo pt） kDone_Verb,//！< iter.next returns 0 points}

不管是什么类型的Path,它一定是由点组成，如果是直线，则两个点，贝塞尔曲线则三个点，依次类推。
doNext（）方法的代码就不贴出来了，作用就是判断contour的类型并把相应的点的坐标取出传给pts[4]
当fIter.next（）返回kDone_Verb时，一次遍历结束。

buildSegments中的循环正是在做此事，而且从case kLine_Verb模式的distance += d;不难发现这个length是累加起来的。在举的例子当中，mTickPath有三个contour（mEntryPath,mLeftPath,mRightPath），我们调用mTickMeasure.getLength（）时，首先会累计获取mEntryPath这个contour的长度。
这就不难解释为什么mTickMeasure获取的长度和mEntryPath的一样了。那么想一想，怎么让buildSegments（）对下一个contour进行操作呢？关键是把fLength置为-1

/** Move to the next contour in the path. Return true if one exists, or false if we"re done with the path.*/bool SkPathMeasure::nextContour（） { fLength = -1; return this->getLength（） > 0;}

与native层对应的API是PathMeasure.nextContour（）
总结
以上就是Android开发之自定义CheckBox的全部内容，希望本文对大家开发Android有所帮助。
