Android自定义view实现水波纹进度球效果

今天我们要实现的这个view没有太多交互性的view，所以就继承view。
自定义view的套路，套路很深
      1、获取我们自定义属性attrs（可省略）

      2、重写onMeasure方法，计算控件的宽和高

      3、重写onDraw方法，绘制我们的控件

这么看来，自定义view的套路很清晰嘛。

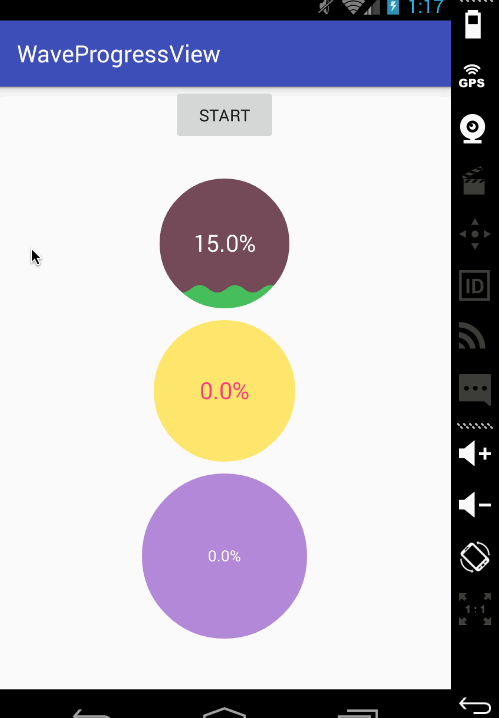

我们看下今天的效果图，其中一个是放慢的效果（时间调的长）

我们按照套路来。
一.自定义属性

 <declare-styleable name="WaveProgressView"><attr name="radius" format="dimension|reference" /><attr name="radius_color" format="color|reference" /><attr name="progress_text_color" format="color|reference" /><attr name="progress_text_size" format="dimension|reference" /><attr name="progress_color" format="color|reference" /><attr name="progress" format="float" /><attr name="maxProgress" format="float" /> </declare-styleable>

看下效果图我们就知道因该需要哪些属性。就不说了。

然后就是获取我们的这些属性，就是用TypedArray来获取。当然是在构造中获取，一般我们会复写构造方法，少参数调用参数多的，然后走到参数最多的那个。

TypedArray a = getContext（）.obtainStyledAttributes（attrs, R.styleable.WaveProgressView, defStyleAttr, R.style.WaveProgressViewDefault）;radius = （int） a.getDimension（R.styleable.WaveProgressView_radius, radius）;textColor = a.getColor（R.styleable.WaveProgressView_progress_text_color, 0）;textSize = a.getDimensionPixelSize（R.styleable.WaveProgressView_progress_text_size, 0）;progressColor = a.getColor（R.styleable.WaveProgressView_progress_color, 0）;radiusColor = a.getColor（R.styleable.WaveProgressView_radius_color, 0）;progress = a.getFloat（R.styleable.WaveProgressView_progress, 0）;maxProgress = a.getFloat（R.styleable.WaveProgressView_maxProgress, 100）;a.recycle（）;

注： R.style.WaveProgressViewDefault是这个控件的默认样式。
二.onMeasure测量

我们重写这个方法主要是更具父看见的宽和高来设置自己的宽和高。

 @Overrideprotected void onMeasure（int widthMeasureSpec, int heightMeasureSpec） {//计算宽和高int exceptW = getPaddingLeft（） + getPaddingRight（） + 2 * radius;int exceptH = getPaddingTop（） + getPaddingBottom（） + 2 * radius;int width = resolveSize（exceptW, widthMeasureSpec）;int height = resolveSize（exceptH, heightMeasureSpec）;int min = Math.min（width, height）;this.width = this.height = min;//计算半径,减去padding的最小值int minLR = Math.min（getPaddingLeft（）, getPaddingRight（））;int minTB = Math.min（getPaddingTop（）, getPaddingBottom（））;minPadding = Math.min（minLR, minTB）;radius = （min - minPadding * 2） / 2;setMeasuredDimension（min, min）; }

首先该控件的宽和高肯定是一样的，因为是个圆嘛。其实是宽和高与半径和内边距有关，这里的内边距，我们取上下左右最小的一个。宽和高也选择取最小的。

this.width = this.height = min; 包含左右边距。

resolveSize这个方法很好的为我们实现了我们想要的宽和高我慢看下源码。

 public static int resolveSizeAndState（int size, int measureSpec, int childMeasuredState） {final int specMode = MeasureSpec.getMode（measureSpec）;final int specSize = MeasureSpec.getSize（measureSpec）;final int result;switch （specMode） { case MeasureSpec.AT_MOST:if （specSize < size） { result = specSize | MEASURED_STATE_TOO_SMALL;} else { result = size;}break; case MeasureSpec.EXACTLY:result = specSize;break; case MeasureSpec.UNSPECIFIED: default:result = size;}return result | （childMeasuredState & MEASURED_STATE_MASK）; }

如果我们自己写也是这样写。

最后通过setMeasuredDimension设置宽和高。
三.onDraw绘制

关于绘制有很多android 提供了很多API，这里就不多说了。

绘制首先就是一些画笔的初始化。

需要提一下绘制path路径的画笔设置为PorterDuff.Mode.SRC_IN模式，这个模式只显示重叠的部分。

 pathPaint = new Paint（Paint.ANTI_ALIAS_FLAG）;pathPaint.setColor（progressColor）;pathPaint.setDither（true）;pathPaint.setXfermode（new PorterDuffXfermode（PorterDuff.Mode.SRC_IN））;

我们要将所有的绘制绘制到一个透明的bitmap上，然后将这个bitmap绘制到canvas上。

if （bitmap == null） { bitmap = Bitmap.createBitmap（this.width, this.height, Bitmap.Config.ARGB_8888）; bitmapCanvas = new Canvas（bitmap）;}

为了方便计算和绘制，我将坐标系平移padding的距离

 bitmapCanvas.save（）;//移动坐标系bitmapCanvas.translate（minPadding, minPadding）; // .... some thing bitmapCanvas.restore（）;

3.1绘制圆

bitmapCanvas.drawCircle（radius, radius, radius, circlePaint）;

3.2绘制PATH 路径.

一是要实现波纹的左右飘，和上下的振幅慢慢的减小

绘制这个之前我们需要知道二阶贝塞尔曲线的大致原理。

简单的说就是知道：P1起始点,P2是终点，P1是控制点.利用塞尔曲线的公式就可以得道沿途的一些点，最后把点连起来就是喽。

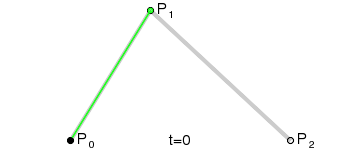

下面这个图片来于网络：

二阶贝塞尔曲线
在android－sdk里提供了绘制贝塞尔曲线的函数rQuadTo方法

public void rQuadTo（float dx1, float dy1, float dx2, float dy2）

      dx1:控制点X坐标，表示相对上一个终点X坐标的位移坐标，可为负值，正值表示相加，负值表示相减；

      dy1:控制点Y坐标，相对上一个终点Y坐标的位移坐标。同样可为负值，正值表示相加，负值表示相减；

      dx2:终点X坐标，同样是一个相对坐标，相对上一个终点X坐标的位移值，可为负值，正值表示相加，负值表示相减；

      dy2:终点Y坐标，同样是一个相对，相对上一个终点Y坐标的位移值。可为负值，正值表示相加，负值表示相减；

这四个参数都是传递的都是相对值，相对上一个终点的位移值。

要实现振幅慢慢的减小我们可以调节控制点的y坐标即可，即：

float percent=progress * 1.0f / maxProgress;

就可以得到［0，1］的

一个闭区间，［0，1］这货好啊，我喜欢，可以来做很多事情。

这样我们就可以根据percent来调节控制点的y坐标了。

//根据直径计算绘制贝赛尔曲线的次数 int count = radius * 4 / 60; //控制-控制点y的坐标 float point = （1 - percent） * 15; for （int i = 0; i < count; i++） {path.rQuadTo（15, -point, 30, 0）;path.rQuadTo（15, point, 30, 0）; }

要实现左右波纹只需要控制闭合路径的左上角的x坐标即可，当然也是根据percent喽。

大家可以结合下面这个图来理解下上面的话。

path绘制的完整代码片段。

 //绘制PATH//重置绘制路线path.reset（）;float percent=progress * 1.0f / maxProgress;float y = （1 - percent） * radius * 2;//移动到右上边path.moveTo（radius * 2, y）;//移动到最右下方path.lineTo（radius * 2, radius * 2）;//移动到最左下边path.lineTo（0, radius * 2）;//移动到左上边// path.lineTo（0, y）;//实现左右波动,根据progress来平移path.lineTo（-（1 -percent） * radius*2, y）;if （progress ！= 0.0f） { //根据直径计算绘制贝赛尔曲线的次数 int count = radius * 4 / 60; //控制-控制点y的坐标 float point = （1 - percent） * 15; for （int i = 0; i < count; i++） {path.rQuadTo（15, -point, 30, 0）;path.rQuadTo（15, point, 30, 0）; }}//闭合path.close（）;bitmapCanvas.drawPath（path, pathPaint）;

3.3绘制进度的文字

这个就比较简单了，绘制在控件的中间即可。关于文字的坐标计算还是很好理解的。

 //绘制文字String text = progress + "%";float textW = textPaint.measureText（text）;Paint.FontMetrics fontMetrics = textPaint.getFontMetrics（）;float baseLine = radius - （fontMetrics.ascent + fontMetrics.descent） / 2;bitmapCanvas.drawText（text, radius - textW / 2, baseLine, textPaint）;

最后别忘了把我们的bitmap绘制到canvas上。

canvas.drawBitmap（bitmap, 0, 0, null）;

哦，最后是实用方法，这里我们不用thread＋handler，我们用属性动画。

你懂的！！！，like

 ObjectAnimator objectAnimator0 = ObjectAnimator.ofFloat（waveProgressView_0, "progress", 0f, 100f）;objectAnimator0.setDuration（3300）;objectAnimator0.setInterpolator（new LinearInterpolator（））;objectAnimator0.start（）;

结束语
至此，也就实现了我们的效果。以上就是本文的全部内容，希望本文的内容对大家开发Android能有所帮助。
