轻松实现安卓（Android）九宫格解锁

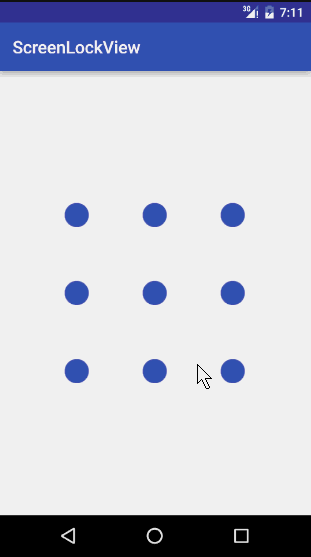

效果图

思路
首先我们来分析一下实现九宫格解锁的思路：当用户的手指触摸到某一个点时，先判断该点是否在九宫格的某一格范围之内，若在范围内，则该格变成选中的状态；之后用户手指滑动的时候，以该格的圆心为中心，用户手指为终点，两点连线。最后当用户手指抬起时，判断划过的九宫格密码是否和原先的密码匹配。
大致的思路流程就是上面这样的了，下面我们可以来实践一下。
Point 类

我们先来创建一个 Point 类，用来表示九宫格锁的九个格子。除了坐标 x ，y 之外，还有三种模式：正常模式、按下模式和错误模式。根据模式不同该格子的颜色会有所不同，这会在下面中说明。

public class Point { private float x; private float y; // 正常模式 public static final int NORMAL_MODE = 1; // 按下模式 public static final int PRESSED_MODE = 2; // 错误模式 public static final int ERROR_MODE = 3; private int state = NORMAL_MODE; // 表示该格的密码，比如“1”、“2”等 private String mark; public String getMark（） {return mark; } public void setMark（String mark） {this.mark = mark; } public Point（float x, float y, String mark） {this.x = x;this.y = y;this.mark = mark; } public int getState（） {return state; } public void setState（int state） {this.state = state; } public float getX（） {return x; } public void setX（float x） {this.x = x; } public float getY（） {return y; } public void setY（float y） {this.y = y; }}

RotateDegrees类

有了上面的 Point 类之后，我们还要创建一个 RotateDegrees 类，主要作用是计算两个 Point 坐标之间的角度：

public class RotateDegrees { /*** 根据传入的point计算出它们之间的角度* @param a* @param b* @return*/ public static float getDegrees（Point a, Point b） {float degrees = 0;float aX = a.getX（）;float aY = a.getY（）;float bX = b.getX（）;float bY = b.getY（）;if （aX == bX） { if （aY < bY） {degrees = 90; } else {degrees = 270; }} else if （bY == aY） { if （aX < bX） {degrees = 0; } else {degrees = 180; }} else { if （aX > bX） {if （aY > bY） { // 第三象限 degrees = 180 + （float） （Math.atan2（aY - bY, aX - bX） * 180 / Math.PI）;} else { // 第二象限 degrees = 180 - （float） （Math.atan2（bY - aY, aX - bX） * 180 / Math.PI）;} } else {if （aY > bY） { // 第四象限 degrees = 360 - （float） （Math.atan2（aY - bY, bX - aX） * 180 / Math.PI）;} else { // 第一象限 degrees = （float） （Math.atan2（bY - aY, bX - aX） * 180 / Math.PI）;} }}return degrees; } /*** 根据point和（x,y）计算出它们之间的角度* @param a* @param bX* @param bY* @return*/ public static float getDegrees（Point a, float bX, float bY） {Point b = new Point（bX, bY, null）;return getDegrees（a, b）; }}

ScreenLockView 类

然后我们要先准备好关于九宫格的几张图片，比如在九宫格的格子中，NORMAL_MODE 模式下是蓝色的，被手指按住时九宫格的格子是绿色的，也就是对应着上面 Point 类的中 PRESSED_MODE 模式，还有 ERROR_MODE 模式下是红色的。另外还有圆点之间的连线，也是根据模式不同颜色也会不同。在这里我就不把图片贴出来了。
有了图片资源之后，我们要做的就是先在构造器中加载图片：

public class ScreenLockView extends View { private static final String TAG = "ScreenLockView"; // 错误格子的图片 private Bitmap errorBitmap; // 正常格子的图片 private Bitmap normalBitmap; // 手指按下时格子的图片 private Bitmap pressedBitmap; // 错误时连线的图片 private Bitmap lineErrorBitmap; // 手指按住时连线的图片 private Bitmap linePressedBitmap; // 偏移量，使九宫格在屏幕中央 private int offset; // 九宫格的九个格子是否已经初始化 private boolean init; // 格子的半径 private int radius; // 密码 private String password = "123456"; // 九个格子 private Point[][] points = new Point[3][3]; private int width; private int height; private Matrix matrix = new Matrix（）; private float moveX = -1; private float moveY = -1; // 是否手指在移动 private boolean isMove; // 是否可以触摸，当用户抬起手指，划出九宫格的密码不正确时为不可触摸 private boolean isTouch = true; // 用来存储记录被按下的点 private List<Point> pressedPoint = new ArrayList<>（）; // 屏幕解锁监听器 private OnScreenLockListener listener; public ScreenLockView（Context context） {this（context, null）; } public ScreenLockView（Context context, AttributeSet attrs） {this（context, attrs, 0）; } public ScreenLockView（Context context, AttributeSet attrs, int defStyleAttr） {super（context, attrs, defStyleAttr）;errorBitmap = BitmapFactory.decodeResource（getResources（）, R.drawable.bitmap_error）;normalBitmap = BitmapFactory.decodeResource（getResources（）, R.drawable.bitmap_normal）;pressedBitmap = BitmapFactory.decodeResource（getResources（）, R.drawable.bitmap_pressed）;lineErrorBitmap = BitmapFactory.decodeResource（getResources（）, R.drawable.line_error）;linePressedBitmap = BitmapFactory.decodeResource（getResources（）, R.drawable.line_pressed）;radius = normalBitmap.getWidth（） / 2; } ...}

在构造器中我们主要就是把图片加载完成，并且得到了格子的半径，即图片宽度的一半。
之后我们来看看 onMeasure（int widthMeasureSpec, int heightMeasureSpec） 方法：

@Overrideprotected void onMeasure（int widthMeasureSpec, int heightMeasureSpec） { int widthSize = MeasureSpec.getSize（widthMeasureSpec）; int widthMode = MeasureSpec.getMode（widthMeasureSpec）; int heightSize = MeasureSpec.getSize（heightMeasureSpec）; int heightMode = MeasureSpec.getMode（heightMeasureSpec）; if （widthSize > heightSize） {offset = （widthSize - heightSize） / 2; } else {offset = （heightSize - widthSize） / 2; } setMeasuredDimension（widthSize, heightSize）;}

在 onMeasure（int widthMeasureSpec, int heightMeasureSpec） 方法中，主要得到对应的偏移量，以便在下面的 onDraw（Canvas canvas） 把九宫格绘制在屏幕中央。
下面就是 onDraw（Canvas canvas） 方法：

@Overrideprotected void onDraw（Canvas canvas） { if （！init） {width = getWidth（）;height = getHeight（）;initPoint（）;init = true; } // 画九宫格的格子 drawPoint（canvas）; if （moveX ！= -1 && moveY ！= -1） {// 画直线drawLine（canvas）; }}

首先判断了是否为第一次调用 onDraw（Canvas canvas） 方法，若为第一次则对 points 进行初始化：

// 初始化点private void initPoint（） { points[0][0] = new Point（width / 4, offset + width / 4, "0"）; points[0][1] = new Point（width / 2, offset + width / 4, "1"）; points[0][2] = new Point（width * 3 / 4, offset + width / 4, "2"）; points[1][0] = new Point（width / 4, offset + width / 2, "3"）; points[1][1] = new Point（width / 2, offset + width / 2, "4"）; points[1][2] = new Point（width * 3 / 4, offset + width / 2, "5"）; points[2][0] = new Point（width / 4, offset + width * 3 / 4, "6"）; points[2][1] = new Point（width / 2, offset + width * 3 / 4, "7"）; points[2][2] = new Point（width * 3 / 4, offset + width * 3 / 4, "8"）;}

在 initPoint（） 方法中主要创建了九个格子，并设置了相应的位置和密码。初始化完成之后把 init 置为 false ,下次不会再调用。
回过头再看看 onDraw（Canvas canvas） 中其他的逻辑，接下来调用了 drawPoint（canvas） 来绘制格子：

// 画九宫格的格子private void drawPoint（Canvas canvas） { for （int i = 0; i < points.length; i++） {for （int j = 0; j < points[i].length; j++） { int state = points[i][j].getState（）; if （state == Point.NORMAL_MODE） {canvas.drawBitmap（normalBitmap, points[i][j].getX（） - radius, points[i][j].getY（） - radius, null）; } else if （state == Point.PRESSED_MODE） {canvas.drawBitmap（pressedBitmap, points[i][j].getX（） - radius, points[i][j].getY（） - radius, null）; } else {canvas.drawBitmap（errorBitmap, points[i][j].getX（） - radius, points[i][j].getY（） - radius, null）; }} }}

在绘制格子还是很简单的，主要分为了三种：普通模式下的格子、按下模式下的格子以及错误模式下的格子。
onTouchEvent

在绘制好了格子之后，我们先不看最后的 drawLine（canvas） 方法，因为绘制直线是和用户手指的触摸事件息息相关的，所以我们先把目光转向 onTouchEvent（MotionEvent event） 方法：

@Overridepublic boolean onTouchEvent（MotionEvent event） { if （isTouch） {float x = event.getX（）;float y = event.getY（）;Point point;switch （event.getAction（）） { case MotionEvent.ACTION_DOWN: // 判断用户触摸的点是否在九宫格的任意一个格子之内point = isPoint（x, y）;if （point ！= null） { point.setState（Point.PRESSED_MODE）; // 切换为按下模式 pressedPoint.add（point）; }break; case MotionEvent.ACTION_MOVE:if （pressedPoint.size（） > 0） { point = isPoint（x, y）; if （point ！= null） {if （！crossPoint（point）） { point.setState（Point.PRESSED_MODE）; pressedPoint.add（point）;} } moveX = x; moveY = y; isMove = true;}break; case MotionEvent.ACTION_UP:isMove = false;String tempPwd = "";for （Point p : pressedPoint） { tempPwd += p.getMark（）;}if （listener ！= null） { listener.getStringPassword（tempPwd）;}if （tempPwd.equals（password）） { if （listener ！= null） {listener.isPassword（true）; }} else { for （Point p : pressedPoint） {p.setState（Point.ERROR_MODE）; } isTouch = false; this.postDelayed（runnable, 1000）; if （listener ！= null） {listener.isPassword（false）; }}break;}invalidate（）; } return true;}public interface OnScreenLockListener { public void getStringPassword（String password）; public void isPassword（boolean flag）;}public void setOnScreenLockListener（OnScreenLockListener listener） { this.listener = listener;}

在 MotionEvent.ACTION_DOWN 中，先在 isPoint（float x, float y） 方法内判断了用户触摸事件的坐标点是否在九宫格的任意一格之内。如果是，则需要把该九宫格的格子添加到 pressedPoint 中：

// 该触摸点是否为格子private Point isPoint（float x, float y） { Point point; for （int i = 0; i < points.length; i++） {for （int j = 0; j < points[i].length; j++） { point = points[i][j]; if （isContain（point, x, y）） {return point; }} } return null;}// 该点（x，y）是否被包含private boolean isContain（Point point, float x, float y） { // 该点的（x,y）与格子圆心的距离若小于半径就是被包含了 return Math.sqrt（Math.pow（x - point.getX（）, 2f） + Math.pow（y - point.getY（）, 2f）） <= radius;}

接下来就是要看 MotionEvent.ACTION_MOVE 的逻辑了。一开始判断了用户触摸的点是否为九宫格的某个格子。但是比 MotionEvent.ACTION_DOWN 还多了一个步骤：若用户触摸了某个格子，还要判断该格子是否已经被包含在 pressedPoint 里面了。

// 是否该格子已经被包含在pressedPoint里面了private boolean crossPoint（Point point） { if （pressedPoint.contains（point）） {return true; } return false;}

最后来看看 MotionEvent.ACTION_UP ，把 pressedPoint 里保存的格子遍历后得到用户划出的密码，再和预先设置的密码比较，若相同则回调 OnScreenLockListener 监听器；不相同则把 pressedPoint 中的所有格子的模式设置为错误模式，并在 runnable 中调用 reset（） 清空 pressedPoint ，重绘视图，再回调监听器。

private Runnable runnable = new Runnable（） { @Override public void run（） {isTouch = true;reset（）;invalidate（）; }};// 重置格子private void reset（）{ for （int i = 0; i < points.length; i++） {for （int j = 0; j < points[i].length; j++） { points[i][j].setState（Point.NORMAL_MODE）;} } pressedPoint.clear（）;}

现在我们回过头来看看之前在 onDraw（Canvas canvas） 里面的 drawLine（Canvas canvas） 方法：

// 画直线private void drawLine（Canvas canvas） { // 将pressedPoint中的所有格子依次遍历，互相连线 for （int i = 0; i < pressedPoint.size（） - 1; i++） {// 得到当前格子Point point = pressedPoint.get（i）;// 得到下一个格子Point nextPoint = pressedPoint.get（i + 1）;// 旋转画布canvas.rotate（RotateDegrees.getDegrees（point, nextPoint）, point.getX（）, point.getY（））;matrix.reset（）;// 根据距离设置拉伸的长度matrix.setScale（getDistance（point, nextPoint） / linePressedBitmap.getWidth（）, 1f）;// 进行平移matrix.postTranslate（point.getX（）, point.getY（） - linePressedBitmap.getWidth（） / 2）;if （point.getState（） == Point.PRESSED_MODE） { canvas.drawBitmap（linePressedBitmap, matrix, null）;} else { canvas.drawBitmap（lineErrorBitmap, matrix, null）;}// 把画布旋转回来canvas.rotate（-RotateDegrees.getDegrees（point, nextPoint）, point.getX（）, point.getY（））; } // 如果是手指在移动的情况 if （isMove） {Point lastPoint = pressedPoint.get（pressedPoint.size（） - 1）;canvas.rotate（RotateDegrees.getDegrees（lastPoint, moveX, moveY）, lastPoint.getX（）, lastPoint.getY（））;matrix.reset（）;Log.i（TAG, "the distance : " + getDistance（lastPoint, moveX, moveY） / linePressedBitmap.getWidth（））;matrix.setScale（getDistance（lastPoint, moveX, moveY） / linePressedBitmap.getWidth（）, 1f）;matrix.postTranslate（lastPoint.getX（）, lastPoint.getY（） - linePressedBitmap.getWidth（） / 2）;canvas.drawBitmap（linePressedBitmap, matrix, null）;canvas.rotate（-RotateDegrees.getDegrees（lastPoint, moveX, moveY）, lastPoint.getX（）, lastPoint.getY（））; }}// 根据point和坐标点计算出之间的距离private float getDistance（Point point, float moveX, float moveY） { Point b = new Point（moveX,moveY,null）; return getDistance（point,b）;}// 根据两个point计算出之间的距离private float getDistance（Point point, Point nextPoint） { return （float） Math.sqrt（Math.pow（nextPoint.getX（） - point.getX（）, 2f） + Math.pow（nextPoint.getY（） - point.getY（）, 2f））;}

drawLine（Canvas canvas） 整体的逻辑并不复杂，首先将 pressedPoint 中的所有格子依次遍历，将它们连线。之后若是用户的手指还有滑动的话，把最后一个格子和用户手指触摸的点连线。
总结

ScreenLockView 中的代码差不多就是这些了，实现效果还算不错吧，当然你也可以自己设置喜欢的九宫格图片，只要替换一下就可以了。如果对本篇文章有疑问可以留言。希望本文的内容对大家开发Android能有所帮助。
