轻松实现功能强大的Android刮奖效果控件（ScratchView）

前言
我身边有一部分开发的小伙伴，存在着这样一种习惯。某一天，突然看到某一款 App 上有个很漂亮的自定义控件（动画）效果，就会绞尽脑子想办法去自己实现一发。当然，我自己也是属于这类型的骚年，看到某种效果就会手痒难耐琢磨着实现套路。个人觉得这是一种需求驱动进步的方法，当你绞尽脑子去实现自己想要的效果时，你就会发现你对 Android 自定义控件（动画）的知识体系认识越深，久而久之，自己也能轻松的造出各种控件（动画）效果。要是哪天，产品童鞋拿着个原型（或者对着某款 App ）跟你讲：“XXXX，你看这个效果我们能不能实现？”，然后你瞥了一眼，胸有成竹丢回一句：“开玩笑，还有我实现不了的效果？”。想想心里是不是有点小激动？好了，差不多要说回正题了，这是我第一篇关于自定义控件的文章，以也会陆续穿插更新此类型的文章，希望大家能够喜欢。（偷偷剧透下，我下篇文章是关于性能优化的干货。当然我自己觉得很干货，希望到时候发出来不要打脸，哈哈哈！）
实现效果

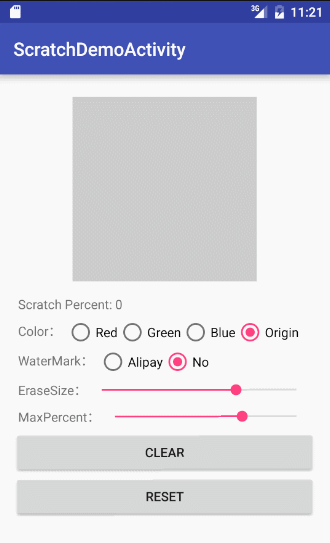

说了这么多，还是先给大家看看最终的实现效果

上面只是基本实现效果的一部分，你会看到下方还有很多其他控件，它们是用来干嘛的，接下来即将为你揭晓一切。
基本实现
日常生活中，我们对刮奖效果想必不会陌生，其原理就是通过在原有图案和文字上添加刮层来实现的。如果我们想看到刮层后面藏的图案和文字是什么，势必要通过刮开刮层才行。知道了这样的套路，就可以开始整理一下编码实现思路，然后愉快开干。
我一开始的实现思路是想通过重写 ImageView 和 TextView ，然后在分别用代码在图像和文字上添加图层，这样的话就能实现出效果了。然而回头一想，不对，这种实现存在的局限性比较大。如果照这种思路实现，那么刮层下面只能存在图片或者文字，如果产品经理要求同时存在图片和文字呢？要求存在两张图片呢？要求同时存在图片和文字，且文字放在图片的上（下、左、右）呢？...我们都知道，世界上最善变的除了妹纸的心，就是产品经理和他们的需求了。于是，便想出另外一种实现思路，直接继承 View 来实现一个刮层，让这个刮层和图片以及文字不产生任何依赖，再结合 FrameLayout 将刮层放置最上一层，刮层之下你想放多少图片文字，图片文字要怎么布局摆放都行。到此，思路明确，可以愉快的开始编码了。
第一步：绘制出刮层效果。

package com.clock.scratch;import ...;/** * Created by Clock on 2016/8/26. */public class ScratchView extends View { ... public ScratchView（Context context） {super（context）;TypedArray typedArray = context.obtainStyledAttributes（R.styleable.ScratchView）;init（typedArray）; } ... private void init（TypedArray typedArray） {...mMaskColor = typedArray.getColor（R.styleable.ScratchView_maskColor, DEFAULT_MASKER_COLOR）;mMaskPaint = new Paint（）;mMaskPaint.setAntiAlias（true）;//抗锯齿mMaskPaint.setDither（true）;//防抖setMaskColor（mMaskColor）;... } /*** 设置蒙板颜色** @param color 十六进制颜色值，如：0xffff0000（不透明的红色）*/ public void setMaskColor（int color） {mMaskPaint.setColor（color）; } @Override protected void onDraw（Canvas canvas） {super.onDraw（canvas）;canvas.drawBitmap（mMaskBitmap, 0, 0, mBitmapPaint）;//绘制图层遮罩 } @Override protected void onSizeChanged（int w, int h, int oldw, int oldh） {super.onSizeChanged（w, h, oldw, oldh）;createMasker（w, h）; } /*** 创建蒙层** @param width* @param height*/ private void createMasker（int width, int height） {mMaskBitmap = Bitmap.createBitmap（width, height, Bitmap.Config.ARGB_8888）;mMaskCanvas = new Canvas（mMaskBitmap）;Rect rect = new Rect（0, 0, width, height）;mMaskCanvas.drawRect（rect, mMaskPaint）;//绘制生成和控件大小一致的遮罩 Bitmap }}

<?xml version="1.0" encoding="utf-8"?><resources> <declare-styleable name="ScratchView"><！--蒙层的颜色--><attr name="maskColor" format="color|reference" /> </declare-styleable></resources>

上面的代码思路如下：
创建出继承于 View 的自定义控件 ScratchView，同时在init（）函数中初始化各类参数设置。如刮层的颜色等等；
为了方便设置，需要把参数抽离成控件的自定义属性，同时 ScratchView 类中提供 set 方法，供代码调用。如刮层的颜色属性就是 maskColor ，其在类中对应的方法就是 setMaskColor；
在 onSizeChanged 中，利用 View 已经 Measure 完毕，可以获得 View 的宽高，并使用 Canvas 来初始化生成 mMaskBitmap 用于制作刮层；
在 onDraw 中，利用 canvas.drawBitmap 将 onSizeChanged 中初始化生成 mMaskBitmap 绘制显示到界面，生成刮层；
在 Demo 中添加如下布局，看下效果：

<FrameLayoutandroid:layout_width="200dp"android:layout_height="200dp"android:layout_gravity="center_horizontal"android:layout_marginTop="8dp"><！--刮层下遮住的内容--><ImageView android:layout_width="150dp" android:layout_height="150dp" android:layout_gravity="center" android:src="@mipmap/lufy" /><！--刮层--><com.clock.scratch.ScratchView android:id="@+id/scratch_view" android:layout_width="match_parent" android:layout_height="match_parent" /> </FrameLayout>

到此，我们已经获得了一个刮层的实现效果，同时可以直接在 xml 布局和 java 代码中设置刮层的颜色了。但是这时候，只是空有刮层，并没有实现刮开的效果，接下来继续添加实现代码。
第二步：实现刮开效果。

package com.clock.scratch;import ...;public class ScratchView extends View { public ScratchView（Context context） {super（context）;TypedArray typedArray = context.obtainStyledAttributes（R.styleable.ScratchView）;init（typedArray）; } private void init（TypedArray typedArray） {mEraseSize = typedArray.getFloat（R.styleable.ScratchView_eraseSize, DEFAULT_ERASER_SIZE）;...mErasePaint = new Paint（）;mErasePaint.setAntiAlias（true）;mErasePaint.setDither（true）;mErasePaint.setXfermode（new PorterDuffXfermode（PorterDuff.Mode.CLEAR））;//设置擦除效果mErasePaint.setStyle（Paint.Style.STROKE）;mErasePaint.setStrokeCap（Paint.Cap.ROUND）;//设置笔尖形状，让绘制的边缘圆滑setEraserSize（mEraseSize）;mErasePath = new Path（）;ViewConfiguration viewConfiguration = ViewConfiguration.get（getContext（））;mTouchSlop = viewConfiguration.getScaledTouchSlop（）; } /*** 设置橡皮檫尺寸大小（默认大小是 60）** @param eraserSize 橡皮檫尺寸大小*/ public void setEraserSize（float eraserSize） {mErasePaint.setStrokeWidth（eraserSize）; } @Override public boolean onTouchEvent（MotionEvent event） {int action = event.getAction（）;switch （action） { case MotionEvent.ACTION_DOWN:startErase（event.getX（）, event.getY（））;invalidate（）;return true; case MotionEvent.ACTION_MOVE:erase（event.getX（）, event.getY（））;invalidate（）;return true; case MotionEvent.ACTION_UP:stopErase（）;invalidate（）;return true; default:break;}return super.onTouchEvent（event）; } /*** 开始擦除** @param x* @param y*/ private void startErase（float x, float y） {mErasePath.reset（）;mErasePath.moveTo（x, y）;this.mStartX = x;this.mStartY = y; } /*** 擦除** @param x* @param y*/ private void erase（float x, float y） {int dx = （int） Math.abs（x - mStartX）;int dy = （int） Math.abs（y - mStartY）;if （dx >= mTouchSlop || dy >= mTouchSlop） { this.mStartX = x; this.mStartY = y; mErasePath.lineTo（x, y）; mMaskCanvas.drawPath（mErasePath, mErasePaint）; mErasePath.reset（）; mErasePath.moveTo（mStartX, mStartY）;} } /*** 停止擦除*/ private void stopErase（） {this.mStartX = 0;this.mStartY = 0;mErasePath.reset（）; }}

<?xml version="1.0" encoding="utf-8"?><resources> <declare-styleable name="ScratchView"><！--擦除尺寸大小--><attr name="eraseSize" format="float" /> </declare-styleable></resources>

上面的代码思路如下：
在 init（）中初始化 mErasePaint 和 mErasePath ，并设置 mErasePaint 的 Xfermode 为 PorterDuff.Mode.CLEAR 用于后面制造出刮奖效果；
重写 onTouchEvent 函数，处理触摸事件 ACTION_DOWN 、 ACTION_MOVE 、 ACTION_UP 等三种事件类型，并利用 mErasePath 记录手指滑动轨迹，再用 mMaskCanvas 将滑动轨迹绘制到第一步生成的 mMaskBitmap 上，最后通过调用 invalidate（）引起 View 的重绘生成刮开效果；
为了防止滑动过于灵敏，我们需要对滑动做一个判断就是通过系统提供的 viewConfiguration.getScaledTouchSlop（）获取系统认为的最小滑动距离，当等于或者超过这个距离时，才认为是在滑动，这就是为什么我在 erase（）要加 dx >= mTouchSlop || dy >= mTouchSlop 的判断；
为了控制刮痕的粗细，和前面设置刮层的颜色一样，同样为 ScratchView 自定义一个属性 eraseSize 实现在 xml 中控制。同时，在 Java 代码中提供调用方法；
到此，一个基本的刮奖效果已经完成了，我们来看看实现效果如何。

以上两步仅仅完成基础效果而已了，接下来我们来做一些优化。
效果优化
第一步优化：添加水印
很多刮奖的效果都会有在刮层上添加自家 logo 做水印效果（这里不知道称为水印合适吗？反正就是大概那个意思）。如下面的支付宝一样

我们在基础实现的第一步中的创建刮层函数里面添加实现代码，同时也添加一个自定义属性和 set 方法可供调用：

 /*** 设置水印图标** @param resId 图标资源id，-1表示去除水印*/ public void setWatermark（int resId） {if （resId == -1） { mWatermark = null;} else { Bitmap bitmap = BitmapFactory.decodeResource（getResources（）, resId）; mWatermark = new BitmapDrawable（bitmap）; mWatermark.setTileModeXY（Shader.TileMode.REPEAT, Shader.TileMode.REPEAT）;} } /*** 创建蒙层** @param width* @param height*/ private void createMasker（int width, int height） {...if （mWatermark ！= null） {// Rect bounds = new Rect（rect）; mWatermark.setBounds（bounds）; mWatermark.draw（mMaskCanvas）;} }

实现效果如下：

当然，像效果上还有很多可以进行添加，例如还可以加上面支付宝的那种边缘锯齿效果等等，这里就各位童鞋自行脑洞实现啦。
第二步优化：添加相应事件监听器，以及完善一些常用函数。
说到事件监听，我想这里莫过于刮奖完成的事件了吧。对于使用这个控件的开发者，肯定需要在刮完之后做相应的操作，例如，提示用户中奖啦，还是继续努力之类的。怎么样判断刮奖完成呢？这里的实现思路是通过异步计算刮层 mMaskBitmap 中的像素信息值，通过算得透明像素个数占总像素个数的比例，当这个比例超过一定阈值的时候，我们认为刮奖完成了。为什么要说超过一定阈值就算完成，这和现实生活中刮奖一样，你不需要把刮层完全刮得干干净净才能得到结果。当然这个比例是多少，我们同样需要抽离成可动态设置的。再添加监听器接口和设置监听器的 API 即可。实现代码，大致如下：

private void onErase（） {int width = getWidth（）;int height = getHeight（）;new AsyncTask<Integer, Integer, Boolean>（） { @Override protected Boolean doInBackground（Integer... params） {int width = params[0];int height = params[1];int pixels[] = new int[width * height];mMaskBitmap.getPixels（pixels, 0, width, 0, 0, width, height）;//获取覆盖图层中所有的像素信息，stride用于表示一行的像素个数有多少float erasePixelCount = 0;//擦除的像素个数float totalPixelCount = width * height;//总像素个数for （int pos = 0; pos < totalPixelCount; pos++） { if （pixels[pos] == 0） {//透明的像素值为0erasePixelCount++; }}int percent = 0;if （erasePixelCount >= 0 && totalPixelCount > 0） { percent = Math.round（erasePixelCount * 100 / totalPixelCount）; publishProgress（percent）;}return percent >= mMaxPercent; } @Override protected void onProgressUpdate（Integer... values） {super.onProgressUpdate（values）;mPercent = values[0];onPercentUpdate（）; } @Override protected void onPostExecute（Boolean result） {super.onPostExecute（result）;if （result && ！mIsCompleted） {//标记擦除，并完成回调 mIsCompleted = true; if （mEraseStatusListener ！= null） {mEraseStatusListener.onCompleted（ScratchView.this）; }} }}.execute（width, height）; } /*** 设置擦除监听器** @param listener*/ public void setEraseStatusListener（EraseStatusListener listener） {this.mEraseStatusListener = listener; } /*** 擦除状态监听器*/ public static interface EraseStatusListener {/** * 擦除进度 * * @param percent 进度值，大于0，小于等于100； */public void onProgress（int percent）;/** * 擦除完成回调函数 * * @param view */public void onCompleted（View view）; }

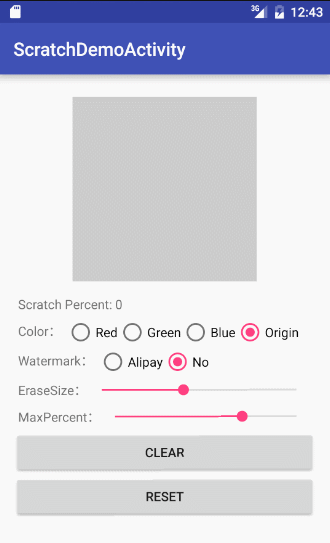

我们来看看最终效果

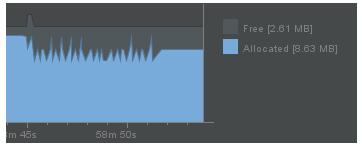

到这里，一个完整的刮奖效果自定义控件实现已经完成。不过，这里还有一个问题需要抛给大家共同思考下，就是在判断刮奖是否完成的实现上，我在代码中的实现方式会创建出大量的 int 数组，这样造成后果就是会产生内存抖动。

目前，因为我本人也没想到什么好方案，所以，大家如果有好的思路，一起交流。
总结
第一次写自定义控件这类型的文章，不知道大家看明白实现思路了吗？关于自定义控件，单看文章只能懂其中的思路，结合源代码边动手实践调试再加上文章会更深有体会。需要源代码的童鞋可以到 https://github.com/D-clock/ScratchView 中下载，接下来还有很多关于自定义控件（动画）的文章想写，敬请期待。
