之前写了两篇关于自定义view的文章，本篇讲讲自定义ViewGroup的实现。
我们知道ViewGroup就是View的容器类，我们经常用的LinearLayout，RelativeLayout等都是ViewGroup的子类。并且我们在写布局xml的时候，会告诉容器（凡是以layout为开头的属性，都是为用于告诉容器的），我们的宽度（layout_width）、高度（layout_height）、对齐方式（layout_gravity）等；于是乎，ViewGroup的职能为：给childView计算出建议的宽和高和测量模式 ；决定childView的位置；为什么只是建议的宽和高，而不是直接确定呢，别忘了childView宽和高可以设置为wrap_content，这样只有childView才能计算出自己的宽和高。
View的根据ViewGroup传入的测量值和模式，对自己宽高进行确定（onMeasure中完成），然后在onDraw中完成对自己的绘制。ViewGroup需要给View传入view的测量值和模式（onMeasure中完成），而且对于此ViewGroup的父布局，自己也需要在onMeasure中完成对自己宽和高的确定。此外，需要在onLayout中完成对其childView的位置的指定。
因为ViewGroup有很多子View，所以它的整个绘制过程相对于View会复杂一点，但是还是遵循三个步骤measure，layout，draw，我们依次说明。
本文我们来写一个类似于GridView的网格容器吧，姑且叫做CustomGridView。
自定义属性/获取属性值

<?xml version="1.0" encoding="utf-8"?><resources> <declare-styleable name="CustomGridView"> <attr name="numColumns" format="integer" /> <attr name="hSpace" format="integer" /> <attr name="vSpace" format="integer" /> </declare-styleable></resources>

 public CustomGridView（Context context, AttributeSet attrs, int defStyle） { super（context, attrs, defStyle）; if （attrs ！= null） {TypedArray a = getContext（）.obtainStyledAttributes（attrs, R.styleable.CustomGridView）;colums = a.getInteger（R.styleable.CustomGridLayout_numColumns, 3）;hSpace = a.getInteger（R.styleable.CustomGridLayout_hSpace, 10）;vSpace = a.getInteger（R.styleable.CustomGridLayout_vSpace, 10）;a.recycle（）; } } public MyGridLayout（Context context, AttributeSet attrs） { this（context, attrs, 0）; } public MyGridLayout（Context context） { this（context, null）; }

LayoutParams

ViewGroup还有一个很重要的知识LayoutParams，LayoutParams存储了子View在加入ViewGroup中时的一些参数信息，在继承ViewGroup类时，一般也需要新建一个新的LayoutParams类，就像SDK中我们熟悉的LinearLayout.LayoutParams，RelativeLayout.LayoutParams类等一样，那么可以这样做，在你定义的ViewGroup子类中，新建一个LayoutParams类继承与ViewGroup.LayoutParams。

public static class LayoutParams extends ViewGroup.LayoutParams {public int left = 0;public int top = 0;public LayoutParams（Context arg0, AttributeSet arg1） {super（arg0, arg1）;}public LayoutParams（int arg0, int arg1） {super（arg0, arg1）;}public LayoutParams（android.view.ViewGroup.LayoutParams arg0） {super（arg0）;}}

那么现在新的LayoutParams类已经有了，如何让我们自定义的ViewGroup使用我们自定义的LayoutParams类来添加子View呢，ViewGroup同样提供了下面这几个方法供我们重写，我们重写返回我们自定义的LayoutParams对象即可。

 @Override public ViewGroup.LayoutParams generateLayoutParams（AttributeSet attrs） { return new CustomGridLayout.LayoutParams（getContext（）, attrs）; } @Override protected ViewGroup.LayoutParams generateDefaultLayoutParams（） { return new LayoutParams（LayoutParams.WRAP_CONTENT, LayoutParams.WRAP_CONTENT）; } @Override protected ViewGroup.LayoutParams generateLayoutParams（ViewGroup.LayoutParams p） { return new LayoutParams（p）; } @Override protected boolean checkLayoutParams（ViewGroup.LayoutParams p） { return p instanceof CustomGridLayout.LayoutParams; }

measure
在onMeasure中需要做两件事：
 •计算childView的测量值以及模式
measureChildren（widthMeasureSpec, heightMeasureSpec）;
measureChild（child, widthMeasureSpec, heightMeasureSpec）;
child.measure（WidthMeasureSpec, HeightMeasureSpec）;
 •设置ViewGroup自己的宽和高
测量ViewGroup的大小，如果layout_width和layout_height是match_parent或具体的xxxdp，就很简答了，直接调用setMeasuredDimension（）方法，设置ViewGroup的宽高即可，如果是wrap_content，就比较麻烦了，我们需要遍历所有的子View，然后对每个子View进行测量，然后根据子View的排列规则，计算出最终ViewGroup的大小。
注意：在自定义View第一篇讲SpecMode时，曾说到UNSPECIFIED一般都是父控件是AdapterView，通过measure方法传入的模式。在这里恰好就用到了。

@Override protected void onMeasure（int widthMeasureSpec, int heightMeasureSpec） { int widthMode = MeasureSpec.getMode（widthMeasureSpec）; int heightMode = MeasureSpec.getMode（heightMeasureSpec）; int sizeWidth = MeasureSpec.getSize（widthMeasureSpec）; int sizeHeight = MeasureSpec.getSize（heightMeasureSpec）; //UNSPECIFIED一般都是父控件是AdapterView，通过measure方法传入的模式 final int childWidthMeasureSpec = MeasureSpec.makeMeasureSpec（sizeWidth, MeasureSpec.UNSPECIFIED）; final int childHeightMeasureSpec = MeasureSpec.makeMeasureSpec（sizeHeight, MeasureSpec.UNSPECIFIED）; measureChildren（childWidthMeasureSpec, childHeightMeasureSpec）; int childCount = this.getChildCount（）; int line = childCount % colums == 0 ? childCount / colums : （childCount + colums） / colums; //宽布局为wrap_content时，childWidth取childView宽的最大值，否则动态计算 if （widthMode == MeasureSpec.AT_MOST） {for （int i = 0; i < childCount; i++） {View child = this.getChildAt（i）;childWidth = Math.max（childWidth, child.getMeasuredWidth（））;} } else if （widthMode == MeasureSpec.EXACTLY） {childWidth = （sizeWidth - （colums - 1） * hSpace） / colums; } //高布局为wrap_content时，childHeight取childView高的最大值，否则动态计算 if （heightMode == MeasureSpec.AT_MOST） {for （int i = 0; i < childCount; i++） {View child = this.getChildAt（i）;childHeight = Math.max（childHeight, child.getMeasuredHeight（））;} } else if （heightMode == MeasureSpec.EXACTLY） {childHeight = （sizeHeight - （line - 1） * vSpace） / line; } //遍历每个子view，将它们左上角坐标保存在它们的LayoutParams中，为后面onLayout服务 for （int i = 0; i < childCount; i++） {View child = this.getChildAt（i）;LayoutParams lParams = （LayoutParams） child.getLayoutParams（）;lParams.left = （i % colums） * （childWidth + hSpace）;lParams.top = （i / colums） * （childHeight + vSpace）; } //当宽高为wrap_content时，分别计算出的viewGroup宽高 int wrapWidth; int wrapHeight; if （childCount < colums） {wrapWidth = childCount * childWidth + （childCount - 1） * hSpace; } else {wrapWidth = colums * childWidth + （colums - 1） * hSpace; } wrapHeight = line * childHeight + （line - 1） * vSpace; setMeasuredDimension（widthMode == MeasureSpec.AT_MOST? wrapWidth:sizeWidth,heightMode == MeasureSpec.AT_MOST? wrapHeight:sizeHeight）; }

layout
最核心的就是调用layout方法，根据我们measure阶段获得的LayoutParams中的left和top字段，也很好对每个子View进行位置排列。

@Override protected void onLayout（boolean changed, int l, int t, int r, int b） { int childCount = this.getChildCount（）; for （int i = 0; i < childCount; i++） {View child = this.getChildAt（i）;LayoutParams lParams = （LayoutParams） child.getLayoutParams（）;child.layout（lParams.left, lParams.top, lParams.left + childWidth, lParams.top + childHeight）; } }

draw
ViewGroup在draw阶段，其实就是按照子类的排列顺序，调用子类的onDraw方法，因为我们只是View的容器，本身一般不需要draw额外的修饰，所以往往在onDraw方法里面，只需要调用ViewGroup的onDraw默认实现方法即可。不需要重写。
最后，在自定义ViewGroup中定义GridAdatper接口，以便在外部可以为ViewGroup设置适配器。

 public interface GridAdatper { View getView（int index）; int getCount（）; } /** 设置适配器 */ public void setGridAdapter（GridAdatper adapter） { this.adapter = adapter; // 动态添加视图 int size = adapter.getCount（）; for （int i = 0; i < size; i++） {addView（adapter.getView（i））; } }

并且在自定义ViewGroup中定义OnItemClickListener接口，以便在外部可以获取到childView的点击事件。

public interface OnItemClickListener { void onItemClick（View v, int index）; } public void setOnItemClickListener（final OnItemClickListener listener） { if （this.adapter == null）return; for （int i = 0; i < adapter.getCount（）; i++） {final int index = i;View view = getChildAt（i）;view.setOnClickListener（new OnClickListener（） {@Overridepublic void onClick（View v） { listener.onItemClick（v, index）;}}）; } }

使用自定义的CustomViewGroup

布局文件：

<?xml version="1.0" encoding="utf-8"?><LinearLayout xmlns:android="http://schemas.android.com/apk/res/android" xmlns:app="http://schemas.android.com/apk/res/com.hx.customgridview" android:layout_width="match_parent" android:layout_height="match_parent" android:background="#303030" android:orientation="vertical" > <com.hx.customgridview.CustomGridLayout android:id="@+id/gridview" android:layout_width="200dp" android:layout_height="300dp" android:background="#1e1d1d" app:hSpace="10" app:vSpace="10" app:numColumns="3"/></LinearLayout>

grid_item：

<?xml version="1.0" encoding="utf-8"?><LinearLayout xmlns:android="http://schemas.android.com/apk/res/android" android:layout_width="match_parent" android:layout_height="match_parent" android:gravity="center" android:orientation="vertical" > <ImageView android:id="@+id/iv" android:layout_width="match_parent" android:layout_height="match_parent" android:scaleType="fitXY"/></LinearLayout>

 Java文件：

protected void onCreate（Bundle savedInstanceState） { super.onCreate（savedInstanceState）; setContentView（R.layout.activity_main）; grid = （CustomGridLayout） findViewById（R.id.gridview）; grid.setGridAdapter（new GridAdatper（） {@Overridepublic View getView（int index） {View view = getLayoutInflater（）.inflate（R.layout.grid_item, null）;ImageView iv = （ImageView） view.findViewById（R.id.iv）;iv.setImageResource（srcs[index]）;return view;}@Overridepublic int getCount（） {return srcs.length;} }）; grid.setOnItemClickListener（new OnItemClickListener（） {@Overridepublic void onItemClick（View v, int index） {Toast.makeText（MainActivity.this, "item="+index, Toast.LENGTH_SHORT）.show（）;} }）; }}

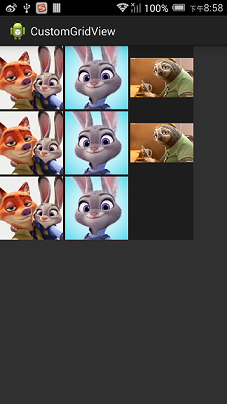

运行后效果图如下：

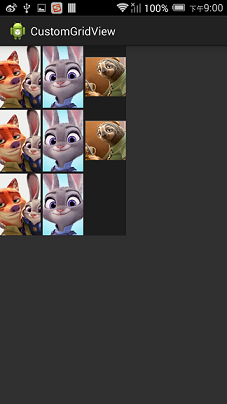

改变一下布局：

<com.hx.customgridview.CustomGridLayoutandroid:id="@+id/gridview"android:layout_width="wrap_content"android:layout_height="wrap_content"android:background="#1e1d1d"app:hSpace="10"app:vSpace="10"app:numColumns="3"/>

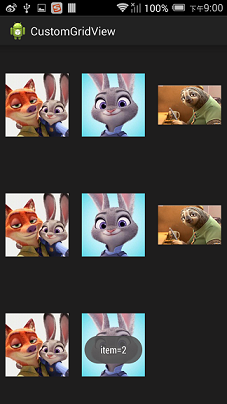

再改变

<com.hx.customgridview.CustomGridLayoutandroid:id="@+id/gridview"android:layout_width="match_parent"android:layout_height="match_parent"android:background="#1e1d1d"app:hSpace="10"app:vSpace="10"app:numColumns="3"/>

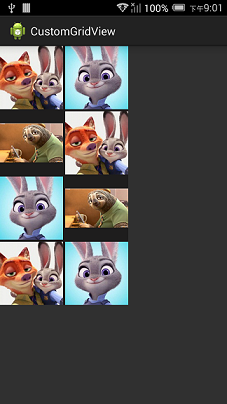

再变

<com.hx.customgridview.CustomGridLayoutandroid:id="@+id/gridview"android:layout_width="wrap_content"android:layout_height="wrap_content"android:background="#1e1d1d"app:hSpace="10"app:vSpace="10"app:numColumns="4"/>

Demo下载地址：http://xiazai.jb51.net/201609/yuanma/CustomGridLayout（jb51.net）.rar
