Android UI组件AppWidget控件入门详解

Widget引入

我们可以把Widget理解成放置在桌面上的小组件（挂件），有了Widget，我们可以很方便地直接在桌面上进行各种操作，例如播放音乐。

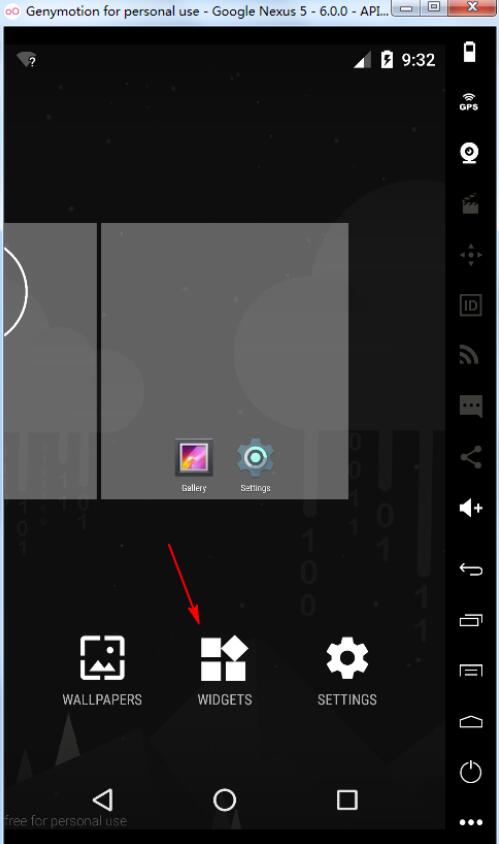

当我们长按桌面时，可以看到Widget选项，如下图所示：

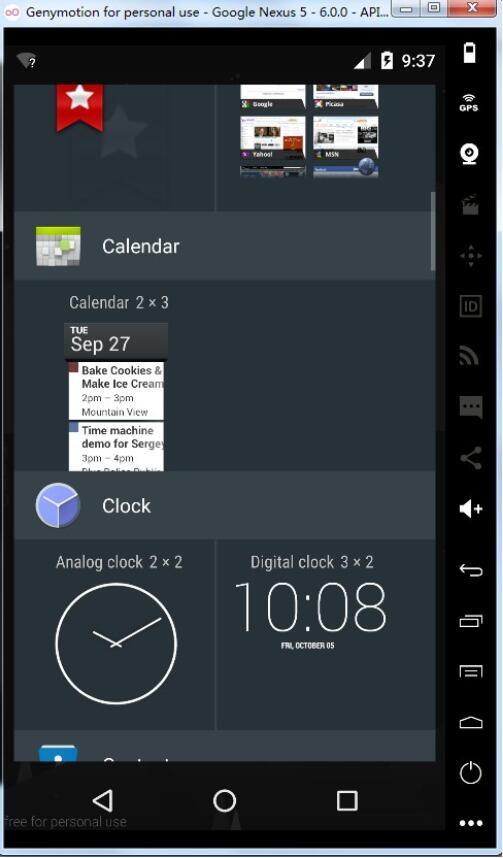

点击上图中箭头处的widgets图标，会出现如下界面：（都是widget）

长按上图中的任意一个widget，就可以将其放到桌面上。

Widget的使用
Widget的实现思路
（1）在AndroidManifest中声明AppWidget；
（2）在xml目录中定义AppWidget的配置文件；
（3）在layout目录中定义Widget的布局文件；
（4）新建一个类，继承AppWidgetProvider类，实现具体的widget业务逻辑。

我们需要新建一个类，继承AppWidgetProvider。点开AppWidgetProvider，发现AppWidgetProvider竟然是继承自BroadcastReceiver。

为什么Widget是一个广播接收器呢？我们知道，BroadcastReceiver类中有一个onReceive方法，用来接收广播。当我们在桌面挂件上去做操作时，必然引起应用的改变，这就涉及到挂件和应用之间的通信，此时用广播来通信是再好不过了。

Widget的具体使用步骤
（1）新建一个类TestWidget.java，继承AppWidgetProvider：
TestWidget.java：

import android.appwidget.AppWidgetProvider;import android.content.Context;import android.content.Intent;/** * Created by smyhvae on 2016/9/7. */public class TestWidget extends AppWidgetProvider{ @Override public void onReceive（Context context, Intent intent） {super.onReceive（context, intent）; }}

（2）因为Widget是一个广播接收器，所以我们需要在清单文件中注册：

 <！-- 声明widget对应的AppWidgetProvider --><receiver android:name=".TestWidget"> <intent-filter><action android:name="android.appwidget.action.APPWIDGET_UPDATE"/> </intent-filter> <meta-dataandroid:name="android.appwidget.provider"android:resource="@layout/widget_setting"/></receiver>

04行：action是过滤条件，用来过滤行为，监测widget的更新。
08行：android:resource指定了widget的配置。我们知道，属性在清单文件中是用来存储数据的。

（3）layout文件夹中新建文件widget_setting.xml：（widget的配置文件）
setting_widget.xml：

<?xml version="1.0" encoding="utf-8"?><appwidget-provider xmlns:android="http://schemas.android.com/apk/res/android" android:layout_width="match_parent" android:layout_height="match_parent" android:initialLayout="@layout/layout_widget" android:minHeight="140dp" android:minWidth="140dp" android:previewImage="@mipmap/ic_launcher" android:updatePeriodMillis="20000" android:widgetCategory="home_screen" ></appwidget-provider>

08行： android:initialLayout 指定了widget的布局。
09行：android:updatePeriodMillis 指定更新的时间周期
10行： android:widgetCategory="home_screen" 将widget显示在主屏幕上（也可以显示在锁屏上）

（4）layout文件夹中新建文件layout_widget.xml：（widget的布局）
layout_widget.xml：

<?xml version="1.0" encoding="utf-8"?><LinearLayout xmlns:android="http://schemas.android.com/apk/res/android"android:layout_width="match_parent"android:layout_height="match_parent"android:orientation="vertical"> <TextViewandroid:id="@+id/textView"android:layout_width="wrap_content"android:layout_height="wrap_content"android:layout_gravity="center_horizontal"android:text="Large Text"android:textAppearance="?android:attr/textAppearanceLarge"/> <Buttonandroid:id="@+id/button2"android:layout_width="wrap_content"android:layout_height="wrap_content"android:layout_gravity="center_horizontal"android:text="New Button"/></LinearLayout>

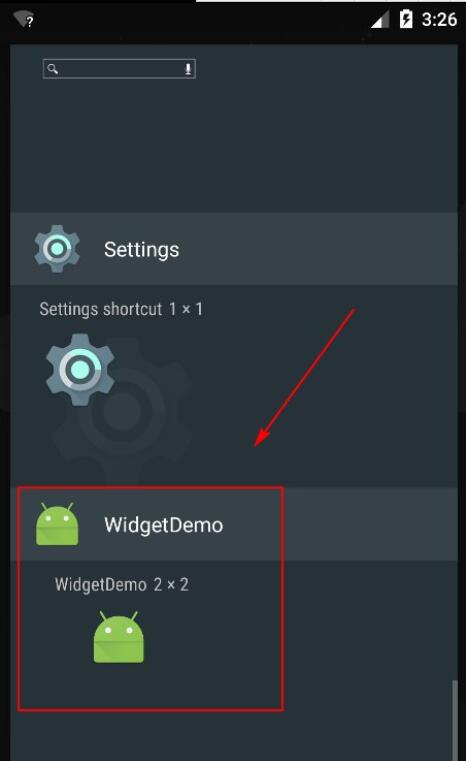

到此，程序就可以跑起来了。运行程序之后，长按桌面，点开"Widget"按钮，可以看到我们刚刚设计出的widget:

长按上图中的箭头处，就可以将我们设计出的widget拖放到桌面上了：

Widget的点击和更新【重要】

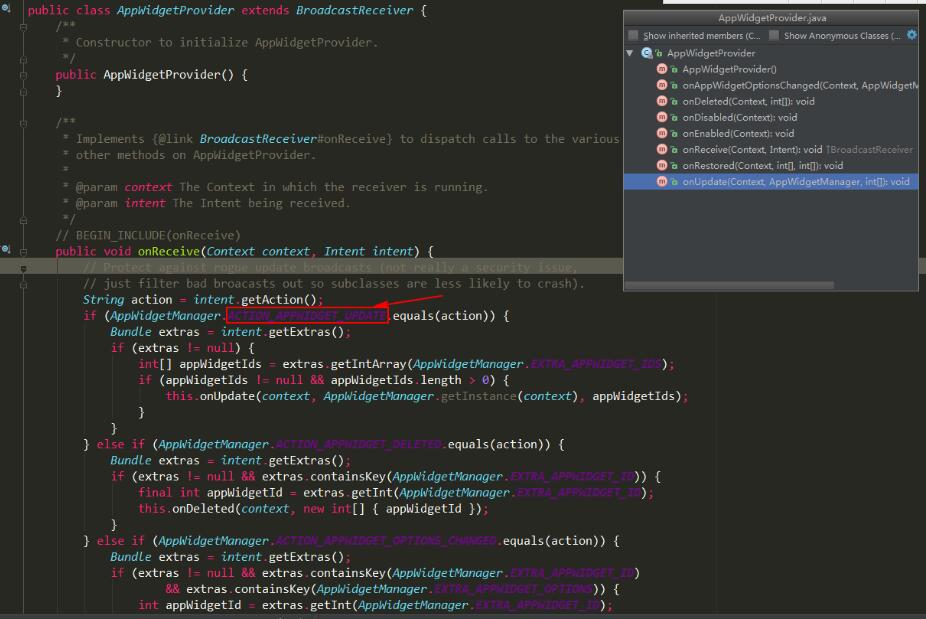

我们知道，TestWidget.java继承自AppWidgetProvider，而AppWidgetProvider在继承BroadcastReceiver之后，重写onReceive方法，然后还自定义了很多方法：

上图中，包含了被删除时、被禁用时、被启用时、被更新时等各种方法。尤其重要的是onReceive（）方法和onUpDate（）方法。
当小部件被改变时（比如被安装到桌面），系统会发送一个更新的广播（上图红框部分所示）。我们在setting_widget.xml中设置了widget的更新频率，这个也会调用更新。

有人可能会问，我开机之后，天气等widget为何不更新了？这是因为进程被杀死了，那我们只能把这个控件先移除，然后再装上，此时应用会发update更新的广播。

当需要做widget的点击和更新时，我们需要在需要重写onUpdate（）方法，用来发送广播。当程序初始化的时候，系统就会调用onUpdate（）方法。

onUpdate（）方法中的代码如下：

@Override public void onUpdate（Context context, AppWidgetManager appWidgetManager, int[] appWidgetIds） {super.onUpdate（context, appWidgetManager, appWidgetIds）;RemoteViews remoteViews = new RemoteViews（context.getPackageName（）, R.layout.layout_widget）;//需要构造一个RemoteViewsIntent intent = new Intent（）;intent.setClass（context, TestWidget.class）; //通过intent把广播发给TestWidget本身，TestWidget接受到广播之后，会调用。。进而刷新借鉴// 。intent.setAction（WIDGET_BTN_ACTION）;PendingIntent pendingIntent = PendingIntent.getBroadcast（context, 0, intent, 0）;remoteViews.setOnClickPendingIntent（R.id.widget_btn, pendingIntent）;//控件btn_widget的点击事件：点击按钮时，会发一个带action的广播。appWidgetManager.updateAppWidget（appWidgetIds, remoteViews）; //点击完了之后，记得更新一下。 }

代码解释：
首先需要new一个RemoteViews，构造方法里需要传递两个参数，一个是包名（context.getPacakgeName），一个是布局文件（layout_widget）。
然后通过remoteViews.setOnClickPendingIntent（）设置按钮的点击事件。setOnClickPendingIntent（）中需要传递两个参数：一个是id（比如需要被点击的button），一个是PendingIntent。PendingIntent是未来的意图。
于是我们需要事先构造一个PendingIntent，这个需要通过 PendingIntent.getBroadcast（）来构造。getBroadcast（）方法中需要传递四个参数，其中有一个是Intent。
于是我们需要构造一个Intent。在intent里发送广播，并设置Action。
按钮点击完了之后，记得调用appWidgetManager.updateAppWidget（int[] appWidgetIds, RemoteViews views）方法更新一下，第一个参数就是onUpdate方法中的参数，代表的是所有的控件。

在onUpdate（）方法中通过intent发送按钮点击时间的广播之后，我们需要在onReceive（）方法中进行广播的接收。
onReceive（）方法中的代码如下：

 @Override public void onReceive（Context context, Intent intent） {super.onReceive（context, intent）;if （intent ！= null && TextUtils.equals（intent.getAction（）, WIDGET_BTN_ACTION）） { //当intent不为空，且action匹配成功时，就接收广播，然后点击事件成功 Log.i（WIDGET_BTN_ACTION, "is clicked"）; //接下来开始做点击事件里面的内容 RemoteViews remoteViews = new RemoteViews（context.getPackageName（）, R.layout.layout_widget）;//注意：需要【重新】构造一个RemoteViews remoteViews.setTextViewText（R.id.widget_tv, "be clicked"）; remoteViews.setTextColor（R.id.widget_tv, Color.RED）; AppWidgetManager appWidgetManager = AppWidgetManager.getInstance（context）;// 单例模式 ComponentName componentName = new ComponentName（context, TestWidget.class）; appWidgetManager.updateAppWidget（componentName, remoteViews）;//setText之后，记得更新一下} }

代码解释：
当intent的action匹配成功时，开始执行做点击时间之后的setText，不过这里需要重新new 一个 RemoteViews，而不能共用onUpdate（）方法中的RemoteViews（这是一个很大的坑）。
执行完点击事件之后的setText之后，记得调用appWidgetManager.updateAppWidget（ComponentName, RemoteViews）方法，第一个参数为组件名，需要我们自己new一下，第二个参数很好解释。

综合来说，TestWidget.java的完整版代码如下：
Testwidget.java:

 import android.app.PendingIntent;import android.appwidget.AppWidgetManager;import android.appwidget.AppWidgetProvider;import android.content.ComponentName;import android.content.Context;import android.content.Intent;import android.graphics.Color;import android.text.TextUtils;import android.util.Log;import android.widget.RemoteViews;/** * Created by smyhvae on 2016/9/7. */public class TestWidget extends AppWidgetProvider { public static final String WIDGET_BTN_ACTION = "widget_btn_action"; @Override public void onReceive（Context context, Intent intent） {super.onReceive（context, intent）;if （intent ！= null && TextUtils.equals（intent.getAction（）, WIDGET_BTN_ACTION）） { //当intent不为空，且action匹配成功时，就接收广播，然后点击事件成功 Log.i（WIDGET_BTN_ACTION, "is clicked"）; //接下来开始做点击事件里面的内容 RemoteViews remoteViews = new RemoteViews（context.getPackageName（）, R.layout.layout_widget）;//注意：需要【重新】构造一个RemoteViews remoteViews.setTextViewText（R.id.widget_tv, "be clicked"）; remoteViews.setTextColor（R.id.widget_tv, Color.RED）; AppWidgetManager appWidgetManager = AppWidgetManager.getInstance（context）;// 单例模式 ComponentName componentName = new ComponentName（context, TestWidget.class）; appWidgetManager.updateAppWidget（componentName, remoteViews）;//setText之后，记得更新一下} } @Override public void onUpdate（Context context, AppWidgetManager appWidgetManager, int[] appWidgetIds） {super.onUpdate（context, appWidgetManager, appWidgetIds）;RemoteViews remoteViews = new RemoteViews（context.getPackageName（）, R.layout.layout_widget）;//需要构造一个RemoteViewsIntent intent = new Intent（）;intent.setClass（context, TestWidget.class）; //通过intent把广播发给TestWidget本身，TestWidget接受到广播之后，会调用。。进而刷新借鉴// 。intent.setAction（WIDGET_BTN_ACTION）;PendingIntent pendingIntent = PendingIntent.getBroadcast（context, 0, intent, 0）;remoteViews.setOnClickPendingIntent（R.id.widget_btn, pendingIntent）;//控件btn_widget的点击事件：点击按钮时，会发一个带action的广播。appWidgetManager.updateAppWidget（appWidgetIds, remoteViews）; //点击完了之后，记得更新一下。 }}

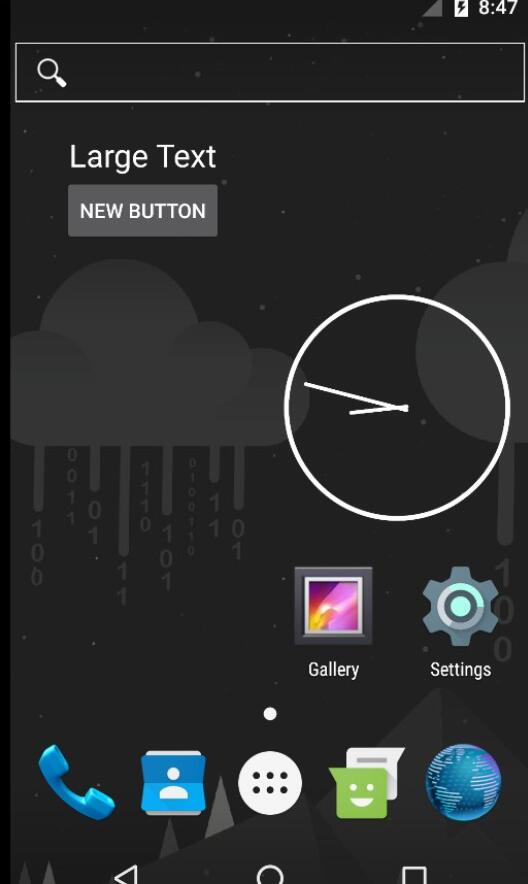

运行之后，把widget拖到桌面上，效果如下：

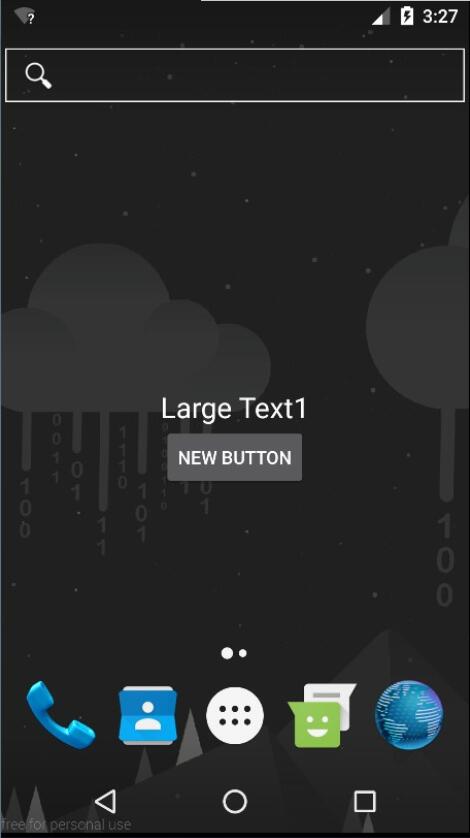

点击按钮后，效果如下：

工程文件：（Android Studio 2.1）

当然，widget还有很多其他的用途。比如：
•与Service进行通信
•widget控件的交互方法。
•如何做一个桌面播放器Widget
