Android自定义View绘图实现拖影动画

前几天在“Android绘图之渐隐动画”一文中通过画线实现了渐隐动画，但里面有个问题，画笔较粗（大于1）时线段之间会有裂隙，我又改进了一下。这次效果好多了。

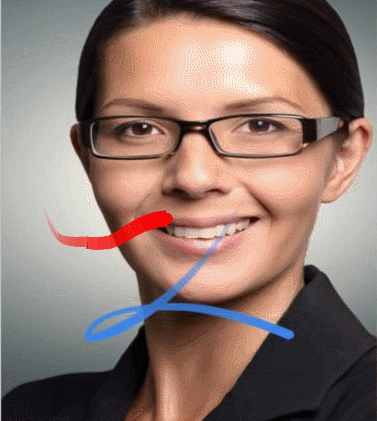

先看效果吧：

然后我们来说说基本的做法：
•根据画笔宽度，计算每一条线段两个顶点对应的四个点，四点连线，包围线段，形成一个路径。
•后一条线段的路径的前两个点，取（等于）前一条线段的后两点，这样就衔接起来了。

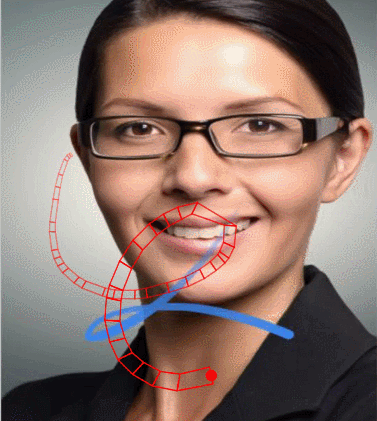

把Path的Style修改为FILL，效果是这样的：

可以看到一个个四边形，连成了路径。
好啦，现在说说怎样根据两点计算出包围它们连线的路径所需的四个点。
先看一张图：

在这张图里，黑色细线是我们拿到的两个触摸点相连得到的。当画笔宽度大于1（比如为10）时，其实经过这条黑线的两个端点并且与这条黑线垂直相交的两条线（蓝线），就可以计算出来，蓝线的长度就是画笔的宽度，结合这些就可以计算出红色的四个点。而红色的四个点就围住了线段，形成路径。
这里面用到两点连线的公式，采用点斜式：

y = k*x + b

黑线的斜率是：

k = （y2 - y1） / （x2 - x1）

垂直相交的两条线的斜率的关系是：

k1 * k2 = -1

所以，蓝线的斜率就可以计算出来了。有了斜率和线上的一个点，就可以求出这条线的点斜式中的b，点斜式就出来了。
然后，利用两点间距离公式：

已知一个点，这个点与另一个点的距离（画笔宽度除以2），斜率，代入两点间距离公式和蓝线的点斜式，就可以计算出两个红色的点了。
计算时用到的是一元二次方程a*x*x + bx + c = 0，求 x 时用的公式是：

好啦，最后，上代码：

package com.example.disappearinglines;import android.content.Context;import android.graphics.Canvas;import android.graphics.Paint;import android.graphics.Path;import android.graphics.PointF;import android.graphics.RectF;import android.os.Handler;import android.os.Message;import android.os.SystemClock;import android.support.annotation.NonNull;import android.util.AttributeSet;import android.util.Log;import android.util.TypedValue;import android.view.MotionEvent;import android.view.View;import java.util.ArrayList;import java.util.Collection;import java.util.Iterator;import java.util.List;import java.util.ListIterator;/** * Created by foruok，欢迎关注我的订阅号“程序视界”. */public class DisappearingDoodleView extends View { public static float convertDipToPx（Context context, float fDip） {float fPx = TypedValue.applyDimension（TypedValue.COMPLEX_UNIT_DIP, fDip,context.getResources（）.getDisplayMetrics（））;return fPx; } final static String TAG = "DoodleView"; class LineElement {static final public int ALPHA_STEP = 8;public LineElement（float pathWidth）{ mPaint = new Paint（）; mPaint.setARGB（255, 255, 0, 0）; mPaint.setAntiAlias（true）; mPaint.setStrokeWidth（0）; mPaint.setStrokeCap（Paint.Cap.BUTT）; mPaint.setStyle（Paint.Style.FILL）; mPath = new Path（）; mPathWidth = pathWidth; for（int i= 0; i < mPoints.length; i++）{mPoints[i] = new PointF（）; }}public void setPaint（Paint paint）{ mPaint = paint;}public void setAlpha（int alpha）{ mPaint.setAlpha（alpha）; mPathWidth = （alpha * mPathWidth） / 255;}private boolean caculatePoints（float k, float b, float x1, float y1, float distance, PointF pt1, PointF pt2）{ //point-k formula // y= kx + b //distance formula of two points // distance*distance = Math.pow（（x - x1）, 2） + Math.pow（（y - y1）, 2） // | // V // ax*x + bx + c = 0; // | // V // x = （-b +/- Math.sqrt（ b*b - 4*a*c ） ） / （2*a） double a1 = Math.pow（k, 2） + 1; double b1 = 2* k * （b - y1） - 2 * x1; double c1 = Math.pow（x1, 2） + Math.pow（b - y1, 2） - Math.pow（distance, 2）; double criterion = Math.pow（b1, 2） - 4*a1*c1; if（criterion > 0） {criterion = Math.sqrt（criterion）;pt1.x = （float） （（-b1 + criterion） / （2 * a1））;pt1.y = k * pt1.x + b;pt2.x = （float） （（-b1 - criterion） / （2 * a1））;pt2.y = k * pt2.x + b;return true; } return false;}private void swapPoint（PointF pt1, PointF pt2）{ float t = pt1.x; pt1.x = pt2.x; pt2.x = t; t = pt1.y; pt1.y = pt2.y; pt2.y = t;}public boolean updatePathPoints（）{ float distance = mPathWidth / 2; if（Math.abs（mEndX - mStartX） < 1）{mPoints[0].x = mStartX + distance;mPoints[0].y = mStartY - distance;mPoints[1].x = mStartX - distance;mPoints[1].y = mPoints[0].y;mPoints[2].x = mPoints[1].x;mPoints[2].y = mEndY + distance;mPoints[3].x = mPoints[0].x;mPoints[3].y = mPoints[2].y; }else if（Math.abs（mEndY - mStartY） < 1）{mPoints[0].x = mStartX - distance;mPoints[0].y = mStartY - distance;mPoints[1].x = mPoints[0].x;mPoints[1].y = mStartY + distance;mPoints[2].x = mEndX + distance;mPoints[2].y = mPoints[1].y;mPoints[3].x = mPoints[2].x;mPoints[3].y = mPoints[0].y; }else{//point-k formula//y= kx + bfloat kLine = （mEndY - mStartY） / （mEndX - mStartX）;float kVertLine = -1 / kLine;float b = mStartY - （kVertLine * mStartX）;if（！caculatePoints（kVertLine, b, mStartX, mStartY, distance, mPoints[0], mPoints[1]））{ String info = String.format（TAG, "startPt, criterion < 0, （%.2f, %.2f）-->（%.2f, %.2f）, kLine - %.2f, kVertLine - %.2f, b - %.2f", mStartX, mStartY, mEndX, mEndY, kLine, kVertLine, b）; Log.i（TAG, info）; return false;}b = mEndY - （kVertLine * mEndX）;if（！caculatePoints（kVertLine, b, mEndX, mEndY, distance, mPoints[2], mPoints[3]））{ String info = String.format（TAG, "endPt, criterion < 0, （%.2f, %.2f）-->（%.2f, %.2f）, kLine - %.2f, kVertLine - %.2f, b - %.2f", mStartX, mStartY, mEndX, mEndY, kLine, kVertLine, b）; Log.i（TAG, info）; return false;}//reorder points to unti-clockwiseif（mStartX < mEndX）{ if（mStartY < mEndY）{if（mPoints[0].x < mPoints[1].x）{ swapPoint（mPoints[0], mPoints[1]）;}if（mPoints[2].x > mPoints[3].x）{ swapPoint（mPoints[2], mPoints[3]）;} }else{if（mPoints[0].x > mPoints[1].x）{ swapPoint（mPoints[0], mPoints[1]）;}if（mPoints[2].x < mPoints[3].x）{ swapPoint（mPoints[2], mPoints[3]）;} }}else{ if（mStartY < mEndY）{if（mPoints[0].x < mPoints[1].x）{ swapPoint（mPoints[0], mPoints[1]）;}if（mPoints[2].x > mPoints[3].x）{ swapPoint（mPoints[2], mPoints[3]）;} }else{if（mPoints[0].x > mPoints[1].x）{ swapPoint（mPoints[0], mPoints[1]）;}if（mPoints[2].x < mPoints[3].x）{ swapPoint（mPoints[2], mPoints[3]）;} }} } return true;}// for the first linepublic void updatePath（）{ //update path mPath.reset（）; mPath.moveTo（mPoints[0].x, mPoints[0].y）; mPath.lineTo（mPoints[1].x, mPoints[1].y）; mPath.lineTo（mPoints[2].x, mPoints[2].y）; mPath.lineTo（mPoints[3].x, mPoints[3].y）; mPath.close（）;}// for middle linepublic void updatePathWithStartPoints（PointF pt1, PointF pt2）{ mPath.reset（）; mPath.moveTo（pt1.x, pt1.y）; mPath.lineTo（pt2.x, pt2.y）; mPath.lineTo（mPoints[2].x, mPoints[2].y）; mPath.lineTo（mPoints[3].x, mPoints[3].y）; mPath.close（）;}public float mStartX = -1;public float mStartY = -1;public float mEndX = -1;public float mEndY = -1;public Paint mPaint;public Path mPath;public PointF[] mPoints = new PointF[4]; //path"s vertexfloat mPathWidth; } private LineElement mCurrentLine = null; private List<LineElement> mLines = null; private float mLaserX = 0; private float mLaserY = 0; final Paint mPaint = new Paint（）; private int mWidth = 0; private int mHeight = 0; private long mElapsed = 0; private float mStrokeWidth = 20; private float mCircleRadius = 10; private Handler mHandler = new Handler（）{@Overridepublic void handleMessage（Message msg）{ DisappearingDoodleView.this.invalidate（）;} }; public DisappearingDoodleView（Context context）{super（context）;initialize（context）; } public DisappearingDoodleView（Context context, AttributeSet attrs）{super（context, attrs）;initialize（context）; } private void initialize（Context context）{mStrokeWidth = convertDipToPx（context, 22）;mCircleRadius = convertDipToPx（context, 10）;mPaint.setARGB（255, 255, 0, 0）;mPaint.setAntiAlias（true）;mPaint.setStrokeWidth（0）;mPaint.setStyle（Paint.Style.FILL）; } @Override protected void onSizeChanged （int w, int h, int oldw, int oldh）{mWidth = w;mHeight = h;adjustLasterPosition（）; } private void adjustLasterPosition（）{if（mLaserX - mCircleRadius < 0） mLaserX = mCircleRadius;else if（mLaserX + mCircleRadius > mWidth） mLaserX = mWidth - mCircleRadius;if（mLaserY - mCircleRadius < 0） mLaserY = mCircleRadius;else if（mLaserY + mCircleRadius > mHeight） mLaserY = mHeight - mCircleRadius; } private void updateLaserPosition（float x, float y）{mLaserX = x;mLaserY = y;adjustLasterPosition（）; } @Override protected void onDraw（Canvas canvas）{//canvas.drawText（"ABCDE", 10, 16, mPaint）;mElapsed = SystemClock.elapsedRealtime（）;if（mLines ！= null） { updatePaths（）; for （LineElement e : mLines） {if（e.mStartX < 0 || e.mEndY < 0 || e.mPath.isEmpty（）） continue;//canvas.drawLine（e.mStartX, e.mStartY, e.mEndX, e.mEndY, e.mPaint）;canvas.drawPath（e.mPath, e.mPaint）; } compactPaths（）;}canvas.drawCircle（mLaserX, mLaserY, mCircleRadius, mPaint）; } private boolean isValidLine（float x1, float y1, float x2, float y2）{return Math.abs（x1 - x2） > 1 || Math.abs（y1 - y2） > 1; } @Override public boolean onTouchEvent（MotionEvent event）{float x = event.getX（）;float y = event.getY（）;int action = event.getAction（）;if（action == MotionEvent.ACTION_UP）{// end one line after finger release if（isValidLine（mCurrentLine.mStartX, mCurrentLine.mStartY, x, y））{mCurrentLine.mEndX = x;mCurrentLine.mEndY = y;addToPaths（mCurrentLine）; } //mCurrentLine.updatePathPoints（）; mCurrentLine = null; updateLaserPosition（x, y）; invalidate（）; return true;}if（action == MotionEvent.ACTION_DOWN）{ mLines = null; mCurrentLine = new LineElement（mStrokeWidth）; mCurrentLine.mStartX = x; mCurrentLine.mStartY = y; updateLaserPosition（x, y）; return true;}if（action == MotionEvent.ACTION_MOVE） { if（isValidLine（mCurrentLine.mStartX, mCurrentLine.mStartY, x, y））{mCurrentLine.mEndX = x;mCurrentLine.mEndY = y;addToPaths（mCurrentLine）;mCurrentLine = new LineElement（mStrokeWidth）;mCurrentLine.mStartX = x;mCurrentLine.mStartY = y;updateLaserPosition（x, y）; }else{//do nothing, wait next point }}if（mHandler.hasMessages（1））{ mHandler.removeMessages（1）;}Message msg = new Message（）;msg.what = 1;mHandler.sendMessageDelayed（msg, 0）;return true; } private void addToPaths（LineElement element）{if（mLines == null） { mLines = new ArrayList<LineElement>（） ;}mLines.add（element）; } private void updatePaths（） {int size = mLines.size（）;if （size == 0） return;LineElement line = null;int j = 0;for （; j < size; j++） { line = mLines.get（j）; if （line.updatePathPoints（）） break;}if （j == size） { mLines.clear（）; return;} else { for （j--; j >= 0; j--） {mLines.remove（0）; }}line.updatePath（）;size = mLines.size（）;LineElement lastLine = null;for （int i = 1; i < size; i++） { line = mLines.get（i）; if （line.updatePathPoints（））{if （lastLine == null） { lastLine = mLines.get（i - 1）;}line.updatePathWithStartPoints（lastLine.mPoints[3], lastLine.mPoints[2]）;lastLine = null; }else{mLines.remove（i）;size = mLines.size（）; }} } public void compactPaths（）{int size = mLines.size（）;int index = size - 1;if（size == 0） return;int baseAlpha = 255 - LineElement.ALPHA_STEP;int itselfAlpha;LineElement line;for（; index >=0 ; index--, baseAlpha -= LineElement.ALPHA_STEP）{ line = mLines.get（index）; itselfAlpha = line.mPaint.getAlpha（）; if（itselfAlpha == 255）{if（baseAlpha <= 0 || line.mPathWidth < 1）{ ++index; break;}line.setAlpha（baseAlpha）; }else{itselfAlpha -= LineElement.ALPHA_STEP;if（itselfAlpha <= 0 || line.mPathWidth < 1）{ ++index; break;}line.setAlpha（itselfAlpha）; }}if（index >= size）{ // all sub-path should disappear mLines = null;}else if（index >= 0）{ //Log.i（TAG, "compactPaths from " + index + " to " + （size - 1））; mLines = mLines.subList（index, size）;}else{ // no sub-path should disappear}long interval = 40 - SystemClock.elapsedRealtime（） + mElapsed;if（interval < 0） interval = 0;Message msg = new Message（）;msg.what = 1;mHandler.sendMessageDelayed（msg, interval）; }}

这样自绘，效率不太好，还没想怎么去改进，大家可以讨论讨论。
