一步步教你写Slack的Loading动画

项目地址：https://github.com/JeasonWong/SlackLoadingView

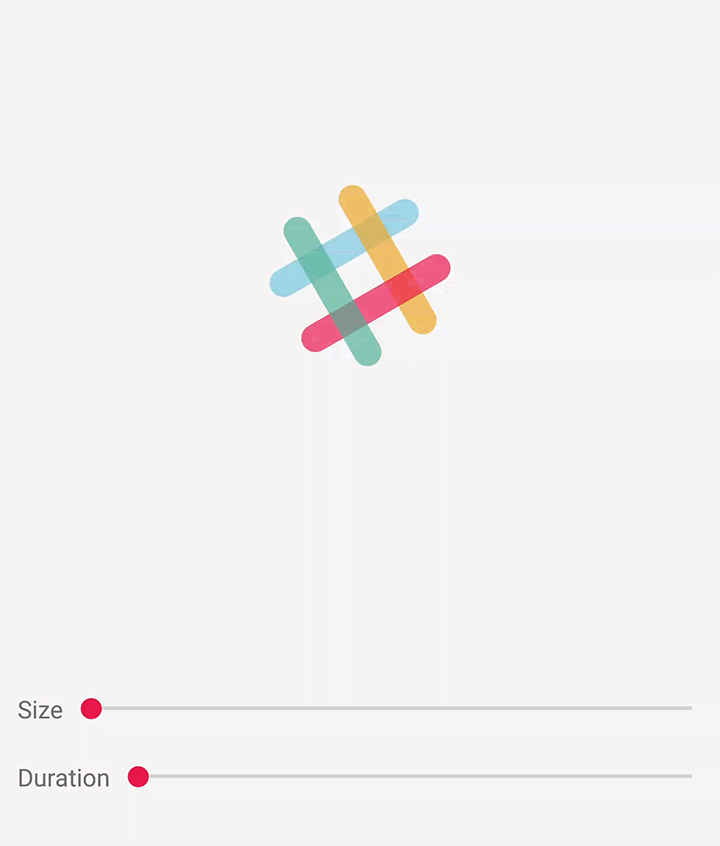

老规矩，先上效果。

图好大。。
说下第一眼看到这个动画后的思路：
+两根平行线，要用到直线方程 y=kx+b
+另外两根平行线，与之前两根平行线的斜率相乘为-1，即k1*k2=-1
+线条做圆周运动就是k值的不断变化
+然后就是简单的线条长度变化

我相信很多人第一眼会和我有类似的思路，但是当我上了个厕所后意识到我想复杂了~
说下上完厕所后的思路：
不要想着线条是斜的，就是一个普通的线段，一个LineTo搞定（startX和stopX一样，仅Y不同）
线条的垂直更容易，直接Canvas翻转（转过后再转回）
整个动画的圆周运动也是Canvas翻转（转过后不转回）
线条的单度变化依然用属性动画（这是必须的。。）
动画开始前就让整个Canvas旋转
这样一来就太容易了。
我把动画分成了四步：
画布旋转及线条变化动画（Canvas Rotate Line Change）
画布旋转动画（Canvas Rotate）
画布旋转圆圈变化动画（Canvas Rotate Circle Change）
线条变化动画（Line Change）

详细说明前先介绍下成员变量和一些初始化
成员变量

//静止状态 private final int STATUS_STILL = 0; //加载状态 private final int STATUS_LOADING = 1; //线条最大长度 private final int MAX_LINE_LENGTH = dp2px（getContext（）, 120）; //线条最短长度 private final int MIN_LINE_LENGTH = dp2px（getContext（）, 40）; //最大间隔时长 private final int MAX_DURATION = 3000; //最小间隔时长 private final int MIN_DURATION = 500; private Paint mPaint; private int[] mColors = new int[]{0xB07ECBDA, 0xB0E6A92C, 0xB0D6014D, 0xB05ABA94}; private int mWidth, mHeight; //动画间隔时长 private int mDuration = MIN_DURATION; //线条总长度 private int mEntireLineLength = MIN_LINE_LENGTH; //圆半径 private int mCircleRadius; //所有动画 private List<Animator> mAnimList = new ArrayList<>（）; //Canvas起始旋转角度 private final int CANVAS_ROTATE_ANGLE = 60; //动画当前状态 private int mStatus = STATUS_STILL; //Canvas旋转角度 private int mCanvasAngle; //线条长度 private float mLineLength; //半圆Y轴位置 private float mCircleY; //第几部动画 private int mStep;

初始化

 private void initView（） {mPaint = new Paint（）;mPaint.setAntiAlias（true）;mPaint.setColor（mColors[0]）; } private void initData（） {mCanvasAngle = CANVAS_ROTATE_ANGLE;mLineLength = mEntireLineLength;mCircleRadius = mEntireLineLength / 5;mPaint.setStrokeWidth（mCircleRadius * 2）;mStep = 0; }

一、画布旋转及线条变化动画（Canvas Rotate Line Change）

 /*** Animation1* 动画1* Canvas Rotate Line Change* 画布旋转及线条变化动画*/ private void startCRLCAnim（） {Collection<Animator> animList = new ArrayList<>（）;ValueAnimator canvasRotateAnim = ValueAnimator.ofInt（CANVAS_ROTATE_ANGLE + 0, CANVAS_ROTATE_ANGLE + 360）;canvasRotateAnim.addUpdateListener（new ValueAnimator.AnimatorUpdateListener（） { @Override public void onAnimationUpdate（ValueAnimator animation） {mCanvasAngle = （int） animation.getAnimatedValue（）; }}）;animList.add（canvasRotateAnim）;ValueAnimator lineWidthAnim = ValueAnimator.ofFloat（mEntireLineLength, -mEntireLineLength）;lineWidthAnim.addUpdateListener（new ValueAnimator.AnimatorUpdateListener（） { @Override public void onAnimationUpdate（ValueAnimator animation） {mLineLength = （float） animation.getAnimatedValue（）;invalidate（）; }}）;animList.add（lineWidthAnim）;AnimatorSet animationSet = new AnimatorSet（）;animationSet.setDuration（mDuration）;animationSet.playTogether（animList）;animationSet.setInterpolator（new LinearInterpolator（））;animationSet.addListener（new AnimatorListener（） { @Override public void onAnimationEnd（Animator animation） {Log.d（"@=>", "动画1结束"）;if （mStatus == STATUS_LOADING） { mStep++; startCRAnim（）;} }}）;animationSet.start（）;mAnimList.add（animationSet）; }

第一步动画涉及到两个动画同时进行，所以使用了AnimatorSet，这个类很强大，可以让N个动画同时进行（playTogether），也可以让N个动画顺序执行（playSequentially）。
说到这里，其实我的四个动画就是顺序进行的，但是每个动画里又有同时进行的动画，为了讲解方便，我是监听了onAnimationEnd来控制动画执行顺序，其实可以直接使用playSequentially。
上方动画就干了两件事：
1、旋转画布，从CANVAS_ROTATE_ANGLE + 0转到CANVAS_ROTATE_ANGLE + 360，CANVAS_ROTATE_ANGLE是画布初始倾斜角度
2、线条长度变化，从mEntireLineLength到-mEntireLineLength。
对应的onDraw方法：

 @Override protected void onDraw（Canvas canvas） {super.onDraw（canvas）;switch （mStep % 4） { case 0:for （int i = 0; i < mColors.length; i++） { mPaint.setColor（mColors[i]）; drawCRLC（canvas, mWidth / 2 - mEntireLineLength / 2.2f, mHeight / 2 - mLineLength, mWidth / 2 - mEntireLineLength / 2.2f, mHeight / 2 + mEntireLineLength, mPaint, mCanvasAngle + i * 90）;}break; ...} } ... private void drawCRLC（Canvas canvas, float startX, float startY, float stopX, float stopY, @NonNull Paint paint, int rotate） {canvas.rotate（rotate, mWidth / 2, mHeight / 2）;canvas.drawArc（new RectF（startX - mCircleRadius, startY - mCircleRadius, startX + mCircleRadius, startY + mCircleRadius）, 180, 180, true, mPaint）;canvas.drawLine（startX, startY, stopX, stopY, paint）;canvas.drawArc（new RectF（stopX - mCircleRadius, stopY - mCircleRadius, stopX + mCircleRadius, stopY + mCircleRadius）, 0, 180, true, mPaint）;canvas.rotate（-rotate, mWidth / 2, mHeight / 2）; }

是不是很机智，drawCRLC做了三件事：
1、画布旋转后又旋转回来
2、画半圆（为什么要画半圆？不画整个圆？这里留个思考题。）
3、画线条
这样动画1就完成了。
二、画布旋转动画（Canvas Rotate）

 /*** Animation2* 动画2* Canvas Rotate* 画布旋转动画*/ private void startCRAnim（） {ValueAnimator canvasRotateAnim = ValueAnimator.ofInt（mCanvasAngle, mCanvasAngle + 180）;canvasRotateAnim.setDuration（mDuration / 2）;canvasRotateAnim.setInterpolator（new LinearInterpolator（））;canvasRotateAnim.addUpdateListener（new ValueAnimator.AnimatorUpdateListener（） { @Override public void onAnimationUpdate（ValueAnimator animation） {mCanvasAngle = （int） animation.getAnimatedValue（）;invalidate（）; }}）;canvasRotateAnim.addListener（new AnimatorListener（） { @Override public void onAnimationEnd（Animator animation） {Log.d（"@=>", "动画2结束"）;if （mStatus == STATUS_LOADING） { mStep++; startCRCCAnim（）;} }}）;canvasRotateAnim.start（）;mAnimList.add（canvasRotateAnim）; } ... @Override protected void onDraw（Canvas canvas） {super.onDraw（canvas）;switch （mStep % 4） { ... case 1:for （int i = 0; i < mColors.length; i++） { mPaint.setColor（mColors[i]）; drawCR（canvas, mWidth / 2 - mEntireLineLength / 2.2f, mHeight / 2 + mEntireLineLength, mPaint, mCanvasAngle + i * 90）;}break; ...} } ... private void drawCR（Canvas canvas, float x, float y, @NonNull Paint paint, int rotate） {canvas.rotate（rotate, mWidth / 2, mHeight / 2）;canvas.drawCircle（x, y, mCircleRadius, paint）;canvas.rotate（-rotate, mWidth / 2, mHeight / 2）; }

有了动画1的底子，那这个就太容易了，只是简单的旋转Canvas。
三、画布旋转圆圈变化动画（Canvas Rotate Circle Change）

 /*** Animation3* 动画3* Canvas Rotate Circle Change* 画布旋转圆圈变化动画*/ private void startCRCCAnim（） {Collection<Animator> animList = new ArrayList<>（）;ValueAnimator canvasRotateAnim = ValueAnimator.ofInt（mCanvasAngle, mCanvasAngle + 90, mCanvasAngle + 180）;canvasRotateAnim.addUpdateListener（new ValueAnimator.AnimatorUpdateListener（） { @Override public void onAnimationUpdate（ValueAnimator animation） {mCanvasAngle = （int） animation.getAnimatedValue（）; }}）;animList.add（canvasRotateAnim）;ValueAnimator circleYAnim = ValueAnimator.ofFloat（mEntireLineLength, mEntireLineLength / 4, mEntireLineLength）;circleYAnim.addUpdateListener（new ValueAnimator.AnimatorUpdateListener（） { @Override public void onAnimationUpdate（ValueAnimator animation） {mCircleY = （float） animation.getAnimatedValue（）;invalidate（）; }}）;animList.add（circleYAnim）;AnimatorSet animationSet = new AnimatorSet（）;animationSet.setDuration（mDuration）;animationSet.playTogether（animList）;animationSet.setInterpolator（new LinearInterpolator（））;animationSet.addListener（new AnimatorListener（） { @Override public void onAnimationEnd（Animator animation） {Log.d（"@=>", "动画3结束"）;if （mStatus == STATUS_LOADING） { mStep++; startLCAnim（）;} }}）;animationSet.start（）;mAnimList.add（animationSet）; } ... @Override protected void onDraw（Canvas canvas） {super.onDraw（canvas）;switch （mStep % 4） { ... case 2:for （int i = 0; i < mColors.length; i++） { mPaint.setColor（mColors[i]）; drawCRCC（canvas, mWidth / 2 - mEntireLineLength / 2.2f, mHeight / 2 + mCircleY, mPaint, mCanvasAngle + i * 90）;}break; ...} } ... private void drawCRCC（Canvas canvas, float x, float y, @NonNull Paint paint, int rotate） {canvas.rotate（rotate, mWidth / 2, mHeight / 2）;canvas.drawCircle（x, y, mCircleRadius, paint）;canvas.rotate（-rotate, mWidth / 2, mHeight / 2）; }

动画3做了两件事：
1、旋转Canvas
2、变化Circle的Y坐标，达到往里缩的效果
四、线条变化动画（Line Change）

 /*** Animation4* 动画4* Line Change* 线条变化动画*/ private void startLCAnim（） {ValueAnimator lineWidthAnim = ValueAnimator.ofFloat（mEntireLineLength, -mEntireLineLength）;lineWidthAnim.setDuration（mDuration）;lineWidthAnim.setInterpolator（new LinearInterpolator（））;lineWidthAnim.addUpdateListener（new ValueAnimator.AnimatorUpdateListener（） { @Override public void onAnimationUpdate（ValueAnimator animation） {mLineLength = （float） animation.getAnimatedValue（）;invalidate（）; }}）;lineWidthAnim.addListener（new AnimatorListener（） { @Override public void onAnimationEnd（Animator animation） {Log.d（"@=>", "动画4结束"）;if （mStatus == STATUS_LOADING） { mStep++; startCRLCAnim（）;} }}）;lineWidthAnim.start（）;mAnimList.add（lineWidthAnim）; } ... @Override protected void onDraw（Canvas canvas） {super.onDraw（canvas）;switch （mStep % 4） { ... case 3:for （int i = 0; i < mColors.length; i++） { mPaint.setColor（mColors[i]）; drawLC（canvas, mWidth / 2 - mEntireLineLength / 2.2f, mHeight / 2 + mEntireLineLength, mWidth / 2 - mEntireLineLength / 2.2f, mHeight / 2 + mLineLength, mPaint, mCanvasAngle + i * 90）;}break;} } ... private void drawLC（Canvas canvas, float startX, float startY, float stopX, float stopY, @NonNull Paint paint, int rotate） {canvas.rotate（rotate, mWidth / 2, mHeight / 2）;canvas.drawArc（new RectF（startX - mCircleRadius, startY - mCircleRadius, startX + mCircleRadius, startY + mCircleRadius）, 0, 180, true, mPaint）;canvas.drawLine（startX, startY, stopX, stopY, paint）;canvas.drawArc（new RectF（stopX - mCircleRadius, stopY - mCircleRadius, stopX + mCircleRadius, stopY + mCircleRadius）, 180, 180, true, mPaint）;canvas.rotate（-rotate, mWidth / 2, mHeight / 2）; }

动画4只做了线条的变化。
这样整个Slack的Loading动画就完成了，是不是很简单。
