Android通过Path实现搜索按钮和时钟复杂效果

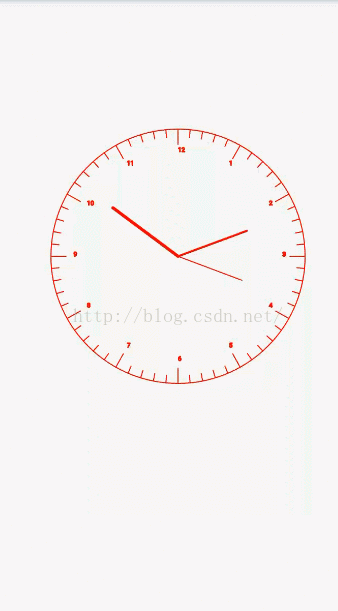

在Android中复杂的图形的绘制绝大多数是通过path来实现，比如绘制一条曲线，然后让一个物体随着这个曲线运动，比如搜索按钮，比如一个简单时钟的实现：

那么什么是path呢！
定义：path 就是路径，就是图形的路径的集合，它里边包含了路径里边的坐标点，等等的属性。我们可以获取到任意点的坐标，正切值。
那么要获取Path上边所有点的坐标还需要用到一个类,PathMeasure;
PathMesure:

PathMeasure是一个用来测量Path的类，主要有以下方法:

构造方法

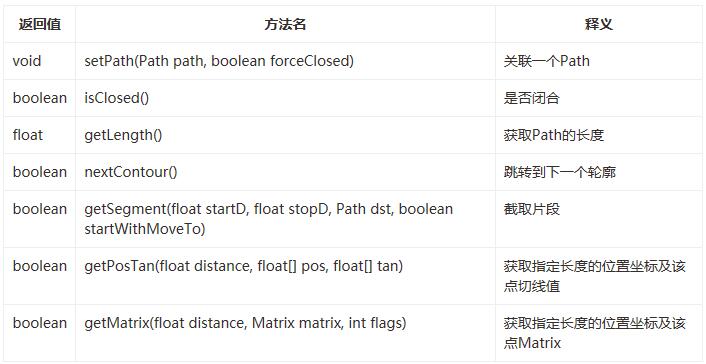

公共方法

可以看到，这个就等于是一个Path的一个工具类，方法很简单，那么就开始我们所要做的按钮跟时钟的开发吧

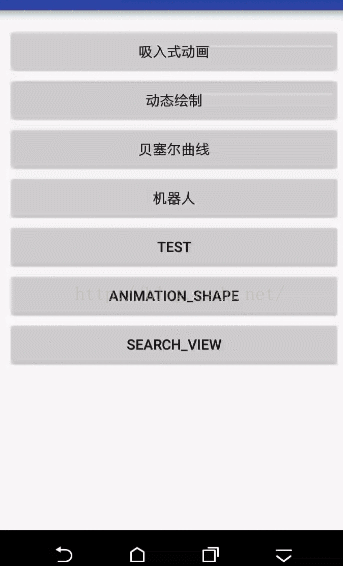

（1）搜索按钮，首先上图：

要实现这个功能首先要把他分解开来做；
创建搜索按钮的path路径，然后创建外圈旋转的path，

 public void initPath（）{mPath_search = new Path（）;mPath_circle = new Path（）;mMeasure = new PathMeasure（）;// 注意,不要到360度,否则内部会自动优化,测量不能取到需要的数值RectF oval1 = new RectF（-50, -50, 50, 50）; // 放大镜圆环mPath_search.addArc（oval1, 45, 359.9f）;RectF oval2 = new RectF（-100, -100, 100, 100）; // 外部圆环mPath_circle.addArc（oval2, 45, -359.9f）;float[] pos = new float[2];mMeasure.setPath（mPath_circle, false）;// 放大镜把手的位置mMeasure.getPosTan（0, pos, null）;mPath_search.lineTo（pos[0], pos[1]）; // 放大镜把手Log.i（"TAG", "pos=" + pos[0] + ":" + pos[1]）;}

我们要的效果就是点击搜索按钮的时候开始从按钮变为旋转，然后搜索结束以后变为搜索按钮。

所以我们可以确定有四种状态：

publicenum Seach_State{START,END,NONE,SEARCHING}

然后根据状态来进行动态绘制path，动态绘制path就要使用到PathMeasure测量当前path的坐标，然后进行绘制。

private void drawPath（Canvas c） {c.translate（mWidth / 2, mHeight / 2）;switch （mState）{case NONE:c.drawPath（mPath_search,mPaint）;break;case START:mMeasure.setPath（mPath_search,true）;Path path = new Path（）;mMeasure.getSegment（mMeasure.getLength（） * curretnAnimationValue,mMeasure.getLength（）,path, true）;c.drawPath（path,mPaint）;break;case SEARCHING:mMeasure.setPath（mPath_circle,true）;Path path_search = new Path（）;mMeasure.getSegment（mMeasure.getLength（）*curretnAnimationValue -30,mMeasure.getLength（）*curretnAnimationValue,path_search,true）;c.drawPath（path_search,mPaint）;break;case END:mMeasure.setPath（mPath_search,true）;Path path_view = new Path（）;mMeasure.getSegment（0,mMeasure.getLength（）*curretnAnimationValue,path_view,true）;c.drawPath（path_view,mPaint）;break;}}

然后就是需要通过使用属性动画来返回当前该绘制的百分百，通过这个值来进行计算要绘制的path。
下边是整个代码：

package com.duoku.platform.demo.canvaslibrary.attract.view;import android.animation.Animator;import android.animation.ValueAnimator;import android.content.Context;import android.graphics.Canvas;import android.graphics.Color;import android.graphics.Paint;import android.graphics.Path;import android.graphics.PathMeasure;import android.graphics.RectF;import android.util.AttributeSet;import android.util.Log;import android.view.View;/** * Created by chenpengfei_d on 2016/9/7. */public class SearchView extends View {private Paint mPaint;private Context mContext;private Path mPath_circle;private Path mPath_search;private PathMeasure mMeasure;private ValueAnimator mValueAnimator_search;private long defaultduration=3000;private float curretnAnimationValue;private Seach_State mState = Seach_State.SEARCHING;public SearchView（Context context） {super（context）;init（context）;}public SearchView（Context context, AttributeSet attrs） {super（context, attrs）;init（context）;}public SearchView（Context context, AttributeSet attrs, int defStyleAttr） {super（context, attrs, defStyleAttr）;init（context）;}public void init（Context context）{this.mContext = context;initPaint（）;initPath（）;initAnimation（）;}public void initPaint（）{mPaint = new Paint（）;mPaint.setDither（true）;mPaint.setStrokeCap（Paint.Cap.ROUND）;//设置笔头效果mPaint.setAntiAlias（true）;mPaint.setColor（Color.RED）;mPaint.setStrokeWidth（3）;mPaint.setStyle（Paint.Style.STROKE）;}public void initPath（）{mPath_search = new Path（）;mPath_circle = new Path（）;mMeasure = new PathMeasure（）;// 注意,不要到360度,否则内部会自动优化,测量不能取到需要的数值RectF oval1 = new RectF（-50, -50, 50, 50）; // 放大镜圆环mPath_search.addArc（oval1, 45, 359.9f）;RectF oval2 = new RectF（-100, -100, 100, 100）; // 外部圆环mPath_circle.addArc（oval2, 45, -359.9f）;float[] pos = new float[2];mMeasure.setPath（mPath_circle, false）;// 放大镜把手的位置mMeasure.getPosTan（0, pos, null）;mPath_search.lineTo（pos[0], pos[1]）; // 放大镜把手Log.i（"TAG", "pos=" + pos[0] + ":" + pos[1]）;}public void initAnimation（）{mValueAnimator_search = ValueAnimator.ofFloat（0f,1.0f）.setDuration（defaultduration）;mValueAnimator_search.addUpdateListener（updateListener）;mValueAnimator_search.addListener（animationListener）;}private ValueAnimator.AnimatorUpdateListener updateListener = new ValueAnimator.AnimatorUpdateListener（） {@Overridepublic void onAnimationUpdate（ValueAnimator animation） {curretnAnimationValue = （float） animation.getAnimatedValue（）;invalidate（）;}};private Animator.AnimatorListener animationListener = new Animator.AnimatorListener（） {@Overridepublic void onAnimationStart（Animator animation） {}@Overridepublic void onAnimationEnd（Animator animation） {if（mState ==Seach_State.START）{setState（Seach_State.SEARCHING）;}}@Overridepublic void onAnimationCancel（Animator animation） {}@Overridepublic void onAnimationRepeat（Animator animation） {}};@Overrideprotected void onDraw（Canvas canvas） {super.onDraw（canvas）;drawPath（canvas）;}private int mWidth,mHeight;@Overrideprotected void onSizeChanged（int w, int h, int oldw, int oldh） {super.onSizeChanged（w, h, oldw, oldh）;mWidth = w;mHeight = h;}private void drawPath（Canvas c） {c.translate（mWidth / 2, mHeight / 2）;switch （mState）{case NONE:c.drawPath（mPath_search,mPaint）;break;case START:mMeasure.setPath（mPath_search,true）;Path path = new Path（）;mMeasure.getSegment（mMeasure.getLength（） * curretnAnimationValue,mMeasure.getLength（）,path, true）;c.drawPath（path,mPaint）;break;case SEARCHING:mMeasure.setPath（mPath_circle,true）;Path path_search = new Path（）;mMeasure.getSegment（mMeasure.getLength（）*curretnAnimationValue -30,mMeasure.getLength（）*curretnAnimationValue,path_search,true）;c.drawPath（path_search,mPaint）;break;case END:mMeasure.setPath（mPath_search,true）;Path path_view = new Path（）;mMeasure.getSegment（0,mMeasure.getLength（）*curretnAnimationValue,path_view,true）;c.drawPath（path_view,mPaint）;break;}}public void setState（Seach_State state）{this.mState = state;startSearch（）;}public void startSearch（）{switch （mState）{case START:mValueAnimator_search.setRepeatCount（0）;break;case SEARCHING:mValueAnimator_search.setRepeatCount（ValueAnimator.INFINITE）;mValueAnimator_search.setRepeatMode（ValueAnimator.REVERSE）;break;case END:mValueAnimator_search.setRepeatCount（0）;break;}mValueAnimator_search.start（）;}publicenum Seach_State{START,END,NONE,SEARCHING}}

（学习的点：path可以组合，可以把不同的path放置到一个path里边，然后进行统一的绘制）
（2）时钟效果：

说一下时钟的思路啊，网上很多时钟都是通过Canvas绘制基本图形实现的，没有通过path来实现的，使用path实现是为了以后更加灵活的控制时钟的绘制效果，比如我们要让最外边的圆圈逆时针旋转，还比如在上边添加些小星星啥的，用path的话会更加灵活。

时钟的实现分部分：

1、创建外圈path路径

2、创建刻度path路径，要区分整点，绘制时间点

3、绘制指针，（这个使用的是canvas绘制的线段，也可以使用Path，可以自己测试）

需要计算当前时针，分针，秒针的角度，然后进行绘制

整体代码：

package com.duoku.platform.demo.canvaslibrary.attract.view;import android.content.Context;import android.graphics.Canvas;import android.graphics.Color;import android.graphics.Paint;import android.graphics.Path;import android.graphics.PathMeasure;import android.os.Handler;import android.util.AttributeSet;import android.view.View;import java.util.Calendar;/** * Created by chenpengfei_d on 2016/9/8. */public class TimeView extends View {private Paint mPaint,mPaint_time;private Paint mPaint_h,mPaint_m,mPaint_s;private Path mPath_Circle;private Path mPath_Circle_h;private Path mPath_Circle_m;private Path mPath_h,mPath_m,mPath_s;private Path mPath_duration;private PathMeasure mMeasure;private PathMeasure mMeasure_h;private PathMeasure mMeasure_m;private Handler mHandler = new Handler（）;private Runnable clockRunnable;private boolean isRunning;public TimeView（Context context） {super（context）;init（）;}public TimeView（Context context, AttributeSet attrs） {super（context, attrs）;init（）;}public TimeView（Context context, AttributeSet attrs, int defStyleAttr） {super（context, attrs, defStyleAttr）;init（）;}int t = 3;public void init（）{//初始化画笔mPaint = new Paint（）;mPaint.setDither（true）;mPaint.setAntiAlias（true）;mPaint.setStyle（Paint.Style.STROKE）;mPaint.setStrokeWidth（2）;mPaint.setStrokeCap（Paint.Cap.ROUND）;mPaint.setStrokeJoin（Paint.Join.ROUND）;mPaint.setColor（Color.RED）;mPaint_time = new Paint（）;mPaint_time.setDither（true）;mPaint_time.setAntiAlias（true）;mPaint_time.setStyle（Paint.Style.STROKE）;mPaint_time.setStrokeWidth（2）;mPaint_time.setTextSize（15）;mPaint_time.setStrokeCap（Paint.Cap.ROUND）;mPaint_time.setStrokeJoin（Paint.Join.ROUND）;mPaint_time.setColor（Color.RED）;mPaint_h = new Paint（）;mPaint_h.setDither（true）;mPaint_h.setAntiAlias（true）;mPaint_h.setStyle（Paint.Style.STROKE）;mPaint_h.setStrokeWidth（6）;mPaint_h.setTextSize（15）;mPaint_h.setStrokeCap（Paint.Cap.ROUND）;mPaint_h.setStrokeJoin（Paint.Join.ROUND）;mPaint_h.setColor（Color.RED）;mPaint_m = new Paint（）;mPaint_m.setDither（true）;mPaint_m.setAntiAlias（true）;mPaint_m.setStyle（Paint.Style.STROKE）;mPaint_m.setStrokeWidth（4）;mPaint_m.setTextSize（15）;mPaint_m.setStrokeCap（Paint.Cap.ROUND）;mPaint_m.setStrokeJoin（Paint.Join.ROUND）;mPaint_m.setColor（Color.RED）;mPaint_s = new Paint（）;mPaint_s.setDither（true）;mPaint_s.setAntiAlias（true）;mPaint_s.setStyle（Paint.Style.STROKE）;mPaint_s.setStrokeWidth（2）;mPaint_s.setTextSize（15）;mPaint_s.setStrokeCap（Paint.Cap.ROUND）;mPaint_s.setStrokeJoin（Paint.Join.ROUND）;mPaint_s.setColor（Color.RED）;//初始化刻度mPath_Circle = new Path（）;mPath_Circle.addCircle（0,0,250, Path.Direction.CCW）;mPath_Circle_h = new Path（）;mPath_Circle_h.addCircle（0,0,220, Path.Direction.CCW）;mPath_Circle_m = new Path（）;mPath_Circle_m.addCircle（0,0,235, Path.Direction.CCW）;//初始化PathMeasure测量path坐标，mMeasure = new PathMeasure（）;mMeasure.setPath（mPath_Circle,true）;mMeasure_h = new PathMeasure（）;mMeasure_h.setPath（mPath_Circle_h,true）;mMeasure_m = new PathMeasure（）;mMeasure_m.setPath（mPath_Circle_m,true）;//获取刻度pathmPath_duration = new Path（）;for （int i = 60; i>0 ;i --）{Path path = new Path（）;float pos [] = new float[2];float tan [] = new float[2];float pos2 [] = new float[2];float tan2 [] = new float[2];float pos3 [] = new float[2];float tan3 [] = new float[2];mMeasure.getPosTan（mMeasure.getLength（）*i/60,pos,tan）;mMeasure_h.getPosTan（mMeasure_h.getLength（）*i/60,pos2,tan2）;mMeasure_m.getPosTan（mMeasure_m.getLength（）*i/60,pos3,tan3）;float x = pos[0];float y = pos[1];float x2 = pos2[0];float y2 = pos2[1];float x3 = pos3[0];float y3 = pos3[1];path.moveTo（x , y）;if（i% 5 ==0）{path.lineTo（x2,y2）;if（t>12）{t = t-12;}String time = t++ +"";Path path_time = new Path（）;mMeasure_h.getPosTan（mMeasure_h.getLength（）*（i-1）/60,pos2,tan2）;mPaint.getTextPath（time,0,time.length（）,（x2- （x2/15））,y2-（y2/15）,path_time）;path.close（）;path.addPath（path_time）;}else{path.lineTo（x3,y3）;}mPath_duration.addPath（path）;clockRunnable = new Runnable（） {//里面做的事情就是每隔一秒，刷新一次界面@Overridepublic void run（） {//线程中刷新界面postInvalidate（）;mHandler.postDelayed（this, 1000）;}};}mPath_h = new Path（）;mPath_h.rLineTo（50,30）;mPath_m = new Path（）;mPath_m.rLineTo（80,80）;mPath_s = new Path（）;mPath_s.rLineTo（130,50）;}private int mWidth,mHeight;@Overrideprotected void onSizeChanged（int w, int h, int oldw, int oldh） {super.onSizeChanged（w, h, oldw, oldh）;mWidth = w;mHeight = h;}@Overrideprotected void onDraw（Canvas canvas） {super.onDraw（canvas）;if（！isRunning）{isRunning = true;mHandler.postDelayed（clockRunnable,1000）;}else{canvas.translate（mWidth/2,mHeight/2）;canvas.drawPath（mPath_Circle,mPaint）;canvas.save（）;canvas.drawPath（mPath_duration,mPaint_time）;canvas.drawPoint（0,0,mPaint_time）;drawClockPoint（canvas）;}}private Calendar cal;private int hour;private int min;private int second;private float hourAngle,minAngle,secAngle;/** * 绘制三个指针 * @param canvas */private void drawClockPoint（Canvas canvas） {cal = Calendar.getInstance（）;hour = cal.get（Calendar.HOUR）;//Calendar.HOUR获取的是12小时制，Calendar.HOUR_OF_DAY获取的是24小时制min = cal.get（Calendar.MINUTE）;second = cal.get（Calendar.SECOND）;//计算时分秒指针各自需要偏移的角度hourAngle = （float）hour / 12 * 360 + （float）min / 60 * （360 / 12）;//360/12是指每个数字之间的角度minAngle = （float）min / 60 * 360;secAngle = （float）second / 60 * 360;//下面将时、分、秒指针按照各自的偏移角度进行旋转，每次旋转前要先保存canvas的原始状态canvas.save（）;canvas.rotate（hourAngle,0, 0）;canvas.drawLine（0, 0, mWidth/6, getHeight（） / 6 - 65, mPaint_h）;//时针长度设置为65canvas.restore（）;canvas.save（）;canvas.rotate（minAngle,0, 0）;canvas.drawLine（0, 0, mWidth/6, getHeight（） / 6 - 90 , mPaint_m）;//分针长度设置为90canvas.restore（）;canvas.save（）;canvas.rotate（secAngle,0, 0）;canvas.drawLine（0, 0, mWidth/6, getHeight（） / 6 - 110 , mPaint_s）;//秒针长度设置为110canvas.restore（）;}}

这其实还不算特别复杂的动画，也许你有啥好的想法，可以自己通过Path + 属性动画来实现更好看的效果；

比如星空的效果，比如动态绘制文字 + 路径实现类似ppt中播放的一些特效，比如电子书的自动翻页。
（3）下边再介绍一个知识，就是svg：

svg是什么东西呢？

他的学名叫做可缩放矢量图形，是基于可扩展标记语言（标准通用标记语言的子集），用于描述二维矢量图形的一种图形格式。

这种格式的图形式可以加载到Android的Path里边。

既然可以加载到Path里边，那么是不是就可以实现更复杂的效果呢，下边看图：（明天再写了）
