Android自定义View实现钟摆效果进度条PendulumView

在网上看到了一个IOS组件PendulumView，实现了钟摆的动画效果。由于原生的进度条确实是不好看，所以想可以自定义View实现这样的效果，以后也可以用于加载页面的进度条。

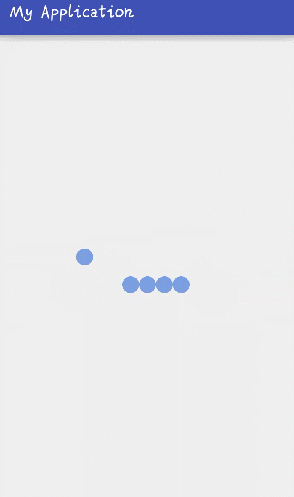

废话不多说，先上效果图

底部黑边是录制时不小心录上的，可以忽略。

既然是自定义View我们就按标准的流程来，第一步，自定义属性
自定义属性
建立属性文件
在Android项目的res->values目录下新建一个attrs.xml文件，文件内容如下：

 <?xml version="1.0" encoding="utf-8"?><resources> <declare-styleable name="PendulumView"><attr name="globeNum" format="integer"/><attr name="globeColor" format="color"/><attr name="globeRadius" format="dimension"/><attr name="swingRadius" format="dimension"/> </declare-styleable></resources>

其中declare-styleable的name属性用于在代码中引用该属性文件。name属性，一般情况下写的都是我们自定义View的类名，较为直观。
使用styleale，系统可以为我们完成很多常量（int[]数组，下标常量）等的编写，简化我们的开发工作，例如下面代码中用到的R.styleable.PendulumView_golbeNum等就是系统为我们自动生成的。
globeNum属性表示小球数量，globeColor表示小球颜色，globeRadius表示小球半径，swingRadius表示摆动半径
读取属性值
在自定view的构造方法中通过TypedArray读取属性值
通过AttributeSet同样可以获取属性值，但是如果属性值是引用类型，则得到的只是ID，仍需继续通过解析ID获取真正的属性值，而TypedArray直接帮助我们完成了上述工作。

public PendulumView（Context context, AttributeSet attrs, int defStyleAttr） {super（context, attrs, defStyleAttr）;//使用TypedArray读取自定义的属性值TypedArray ta = context.getResources（）.obtainAttributes（attrs, R.styleable.PendulumView）;int count = ta.getIndexCount（）;for （int i = 0; i < count; i++） {int attr = ta.getIndex（i）;switch （attr） {case R.styleable.PendulumView_globeNum:mGlobeNum = ta.getInt（attr, 5）;break;case R.styleable.PendulumView_globeRadius:mGlobeRadius = ta.getDimensionPixelSize（attr, （int） TypedValue.applyDimension（TypedValue.COMPLEX_UNIT_PX, 16, getResources（）.getDisplayMetrics（）））;break;case R.styleable.PendulumView_globeColor:mGlobeColor = ta.getColor（attr, Color.BLUE）;break;case R.styleable.PendulumView_swingRadius:mSwingRadius = ta.getDimensionPixelSize（attr, （int） TypedValue.applyDimension（TypedValue.COMPLEX_UNIT_PX, 16, getResources（）.getDisplayMetrics（）））;break;}}ta.recycle（）; //避免下次读取时出现问题mPaint = new Paint（）;mPaint.setColor（mGlobeColor）;}

重写OnMeasure（）方法

@Overrideprotected void onMeasure（int widthMeasureSpec, int heightMeasureSpec） {super.onMeasure（widthMeasureSpec, heightMeasureSpec）;int widthMode = MeasureSpec.getMode（widthMeasureSpec）;int widthSize = MeasureSpec.getSize（widthMeasureSpec）;int heightMode = MeasureSpec.getMode（heightMeasureSpec）;int heightSize = MeasureSpec.getSize（heightMeasureSpec）;//高度为小球半径+摆动半径int height = mGlobeRadius + mSwingRadius;//宽度为2*摆动半径+（小球数量-1）*小球直径int width = mSwingRadius + mGlobeRadius * 2 * （mGlobeNum - 1） + mSwingRadius;//如果测量模式为EXACTLY，则直接使用推荐值，如不为EXACTLY（一般处理wrap_content情况），使用自己计算的宽高setMeasuredDimension（（widthMode == MeasureSpec.EXACTLY） ? widthSize : width, （heightMode == MeasureSpec.EXACTLY） ? heightSize : height）;}

其中
int height = mGlobeRadius + mSwingRadius;
<pre name="code" class="java">int width = mSwingRadius + mGlobeRadius * 2 * （mGlobeNum - 1） + mSwingRadius;

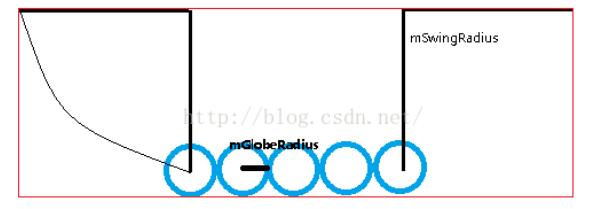

用于处理测量模式为AT_MOST的情况，一般是自定义View的宽高设置为了wrap_content，此时通过小球的数量，半径，摆动的半径等计算View的宽高，如下图：

以小球个数5为例，View的大小为下图红色矩形区域

重写onDraw（）方法

@Overrideprotected void onDraw（Canvas canvas） {super.onDraw（canvas）;//绘制除左右两个小球外的其他小球for （int i = 0; i < mGlobeNum - 2; i++） {canvas.drawCircle（mSwingRadius + （i + 1） * 2 * mGlobeRadius, mSwingRadius, mGlobeRadius, mPaint）;}if （mLeftPoint == null || mRightPoint == null） {//初始化最左右两小球坐标mLeftPoint = new Point（mSwingRadius, mSwingRadius）;mRightPoint = new Point（mSwingRadius + mGlobeRadius * 2 * （mGlobeNum - 1）, mSwingRadius）;//开启摆动动画startPendulumAnimation（）;}//绘制左右两小球canvas.drawCircle（mLeftPoint.x, mLeftPoint.y, mGlobeRadius, mPaint）;canvas.drawCircle（mRightPoint.x, mRightPoint.y, mGlobeRadius, mPaint）;}

onDraw（）方法是自定义View的关键所在，在该方法体内绘制View的显示效果。代码首先绘制了除去最左边最右边小球以外的其他小球，然后对左右两小球的坐标值进行判断，如果是第一次绘制，坐标值均为空，则初始化两小球坐标，并且开启动画。最后通过mLeftPoint，mRightPoint的x，y值，绘制左右两个小球。

其中mLeftPoint，mRightPoint均是android.graphics.Point对象，仅是使用它们来存放左右两小球的x，y坐标信息。
使用属性动画

public void startPendulumAnimation（） {//使用属性动画final ValueAnimator anim = ValueAnimator.ofObject（new TypeEvaluator（） {@Overridepublic Object evaluate（float fraction, Object startValue, Object endValue） {//参数fraction用于表示动画的完成度，我们根据它来计算当前的动画值double angle = Math.toRadians（90 * fraction）;int x = （int） （（mSwingRadius - mGlobeRadius） * Math.sin（angle））;int y = （int） （（mSwingRadius - mGlobeRadius） * Math.cos（angle））;Point point = new Point（x, y）;return point;}}, new Point（）, new Point（））;anim.addUpdateListener（new ValueAnimator.AnimatorUpdateListener（） {@Overridepublic void onAnimationUpdate（ValueAnimator animation） {Point point = （Point） animation.getAnimatedValue（）;//获得当前的fraction值float fraction = anim.getAnimatedFraction（）;//判断是否是fraction先减小后增大，即是否处于即将向上摆动状态//在每次即将向上摆动时切换小球if （lastSlope && fraction > mLastFraction） {isNext = ！isNext;}//通过不断改动左右小球的x,y坐标值实现动画效果//利用isNext来判断应该是左边小球动，还是右边小球动if （isNext） {//当左边小球摆动时，右边小球置于初始位置mRightPoint.x = mSwingRadius + mGlobeRadius * 2 * （mGlobeNum - 1）;mRightPoint.y = mSwingRadius;mLeftPoint.x = mSwingRadius - point.x;mLeftPoint.y = mGlobeRadius + point.y;} else {//当右边小球摆动时，左边小球置于初始位置mLeftPoint.x = mSwingRadius;mRightPoint.y = mSwingRadius;mRightPoint.x = mSwingRadius + （mGlobeNum - 1） * mGlobeRadius * 2 + point.x;mRightPoint.y = mGlobeRadius + point.y;}invalidate（）;lastSlope = fraction < mLastFraction;mLastFraction = fraction;}}）;//设置永久循环播放anim.setRepeatCount（ValueAnimator.INFINITE）;//设置循环模式为倒序播放anim.setRepeatMode（ValueAnimator.REVERSE）;anim.setDuration（200）;//设置补间器，控制动画的变化速率anim.setInterpolator（new DecelerateInterpolator（））;anim.start（）;}

其中使用ValueAnimator.ofObject方法是为了可以对Point对象进行操作，更为形象具体。还有就是通过ofObject方法使用了自定义的TypeEvaluator对象，由此得到了fraction值，该值是一个从0-1变化的小数。所以该方法的后两个参数startValue（new Point（））,endValue（new Point（））并没有实际意义，也可以直接不写，此处写上主要是为了便于理解。同样道理也可以直接使用ValueAnimator.ofFloat（0f, 1f）方法获取到一个从0-1变化的小数。

 final ValueAnimator anim = ValueAnimator.ofObject（new TypeEvaluator（） {@Overridepublic Object evaluate（float fraction, Object startValue, Object endValue） {//参数fraction用于表示动画的完成度，我们根据它来计算当前的动画值double angle = Math.toRadians（90 * fraction）;int x = （int） （（mSwingRadius - mGlobeRadius） * Math.sin（angle））;int y = （int） （（mSwingRadius - mGlobeRadius） * Math.cos（angle））;Point point = new Point（x, y）;return point;}}, new Point（）, new Point（））;

通过fraction，我们计算得到小球摆动时的角度变化值，0-90度

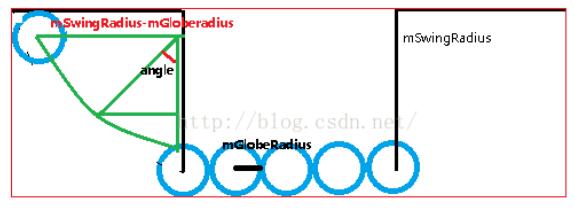

mSwingRadius-mGlobeRadius表示的值是图中绿色直线的长度，摆动的路线，小球圆心的路线是一个以（mSwingRadius-mGlobeRadius）为半径的弧线，变化的X值为（mSwingRadius-mGlobeRadius）*sin（angle），变化的y值为（mSwingRadius-mGlobeRadius）*cos（angle）

对应的小球实际的圆心坐标为（mSwingRadius-x，mGlobeRadius+y）

右边小球运动路线与左边类似，仅仅是方向不同。右边小球实际的圆心坐标（mSwingRadius + （mGlobeNum - 1） * mGlobeRadius * 2 + x，mGlobeRadius+y）
可见左右两边小球的纵坐标是相同的，仅横坐标不同。

float fraction = anim.getAnimatedFraction（）;//判断是否是fraction先减小后增大，即是否处于即将向上摆动状态//在每次即将向上摆动时切换小球if （lastSlope && fraction > mLastFraction） {isNext = ！isNext;}//记录上一次fraction是否不断减小lastSlope = fraction < mLastFraction;//记录上一次的fractionmLastFraction = fraction;

这两段代码用于计算何时切换运动的小球，本动画设置了循环播放，且循环模式为倒序播放，所以动画的一个周期即为小球抛起加上小球落下的过程。在该过程中fraction的值先有0变为1，再由1变为0。那么何时是动画新一轮周期的开始呢？就是在小球即将抛起的时候，在这个时候切换运动的小球，即可实现左边小球落下后右边小球抛起，右边小球落下后左边小球抛起的动画效果。

那么如何捕捉到这个时间点呢？

小球抛起时fraction值不断增大，小球落下时fraction值不断减小。小球即将抛起的时刻，就是fraction从不断减小转变为不断增大的时刻。代码中记录上一次fraction是否在不断减小，然后比较这一次fraction是否在不断增大，若两个条件均成立则切换运动的小球。

anim.setDuration（200）;//设置补间器，控制动画的变化速率anim.setInterpolator（new DecelerateInterpolator（））;anim.start（）;

设置动画的持续时间为200毫秒，读者可以通过更改该值而达到修改小球摆动速度的目的。
设置动画的补间器，由于小球抛起是一个逐渐减速的过程，落下是一个逐渐加速的过程，所以使用DecelerateInterpolator实现减速效果，在倒序播放时为加速效果。

启动动画，钟摆效果的自定义View进度条就实现了！赶快运行，看看效果吧！

以上就是本文的全部内容，希望对大家的学习有所帮助，也希望大家多多支持脚本之家。
