Android自定义圆形倒计时进度条

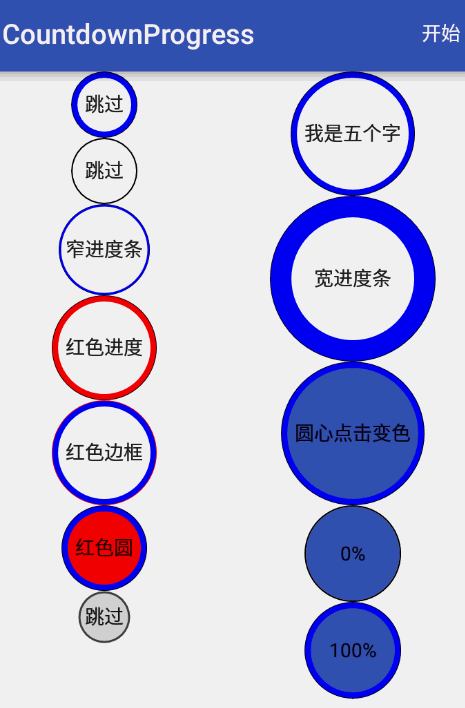

效果预览

源代码传送门：https://github.com/yanzhenjie/CircleTextProgressbar
实现与原理
这个文字圆形的进度条我们在很多APP中看到过，比如APP欢迎页倒计时，下载文件倒计时等。
分析下原理，可能有的同学一看到这个自定义View就慌了，这个是不是要继承View啊，是不是要绘制啊之类的，答案是：是的。但是我们也不要担心，实现这个效果实在是so easy。下面就跟我一起来看看核心分析和代码吧。
原理分析
首先我们观察上图，需要几个部分组成：
1. 外面逐渐增加/减少的圆形进度条。
2. 圆形进度条中间的展示文字。
3. 圆形进度条外面包裹的圆。
4. 圆形进度条中间的填充色。
5. 字体颜色/填充颜色点击变色：ColorStateList类。
我们分析得出需要四个部分。一看有文字，那么第一个想到的自然是TextView啦，正好可以少做一个字体颜色的记录。中间的填充颜色（原型暂且不考虑）点击时变色，需要ColorStateList类来记录。剩下的进度条、轮廓圆和填充圆是需要我们绘制的。
我封装的CircleTextProgressbar特色
CircleTextProgressbar支持自动倒计时，自动减少进度，自动增加进度等。
如果需要自动走进度的话，设置完你自定义的属性后调用start（）方法就可以自动倒计时了，如果想走完后再走一遍自动进度调用一下reStart（）就OK了。
如果不想自动走进度，你可以通过setProgress（）来像系统的progress一样修改进度值。

// 和系统普通进度条一样，0-100。progressBar.setProgressType（CircleTextProgressbar.ProgressType.COUNT）;// 改变进度条。progressBar.setProgressLineWidth（30）;// 进度条宽度。// 设置倒计时时间毫秒，默认3000毫秒。progressBar.setTimeMillis（3500）;// 改变进度条颜色。progressBar.setProgressColor（Color.RED）;// 改变外部边框颜色。progressBar.setOutLineColor（Color.RED）;// 改变圆心颜色。progressBar.setInCircleColor（Color.RED）;// 如果需要自动倒计时，就会自动走进度。progressBar.start（）;// 如果想自己设置进度，比如100。progressBar.setProgress（100）;

踩坑的过程
其实好久没有写过自定义View了，有些东西还真忘记了，所以写这个View的时候又把之前的坑踩了一遍，为了避免其它同学也被坑，这里把我踩的坑也记录下。
View绘制区域
这里我遇到一个问题，因为我们继承的TextView文字多了就是长的，那么绘制出来的圆长宽是一样的，所以在TextView上绘制出来的圆只能看到一部分或者是椭圆的。所以我们要把View的绘制区域扩大。当时我第一个想到的是layout（）方法，因为当View的父布局onLayout（）的时候会调用View的layout（）来让子View布局，我重写了layout方法：

@Overridepublic void layout（int left, int top, int right, int bottom） { int w = right - left; int h = bottom - top; int size = w > h ? w : h; if （w > h） {bottom += （size - h）; } else {right += （size - w）; } super.layout（left, top, right, bottom）;}

这段代码的原理就是宽和高，那个大，就把view扩大到这么最大的这个值。
当放了一个View在Layout时，效果出来没问题，但是我放多个View到LinearLayout中的时候发现几个View重叠了，哦舍特。我恍然大悟啊，这尼玛人家Layout已经把我绘制区域的宽高指定了，我强行去占领别的View的了。so，我应该重写onMeasure（）啊，在测量宽高的时候就告诉父Layout我要多大的地盘：

@Overrideprotected void onMeasure（int widthMeasureSpec, int heightMeasureSpec） { super.onMeasure（widthMeasureSpec, heightMeasureSpec）; int width = getMeasuredWidth（）; int height = getMeasuredHeight（）; int size = width > height ? width : height; setMeasuredDimension（size, size）;}

这段代码的意思更容易理解，就是看super.onMeasure测量的时候的宽高哪个大，就把宽高都设置成最大的这个值。告诉父Layout我要多大的地盘，那么等我绘制的时候我想怎么玩就怎么玩。
绘制View的实现
好了，来到了关键的地方，前面的都搞定了就看我们怎么绘制我们的几个圆圈圈了。画圆圈圈就要重写onDraw（）方法啦。
首先需要一个画笔：
Paint mPaint = new Paint（）;
mPaint.setAntiAlias（true）;// 抗锯齿
拿到绘制区域
我们可以通过getDrawingRect（Rect）获取到绘制区域，通过绘制区域计算出这个区域可以绘制圆的半径。

Rect bounds = new Rect（）;@Overrideprotected void onDraw（Canvas canvas） { getDrawingRect（bounds）;//获取view的边界 int size = bounds.height（） > bounds.width（） ? bounds.width（） : bounds.height（）; float outerRadius = size / 2; // 计算出绘制圆的半径}

绘制填充圆
那么刚才提到过点击的时候变色，所以我们要用到ColorStateList，这里做一个初始化，并且支持在xml中定义这个属性：

// 默认透明填充。ColorStateList inCircleColors = ColorStateList.valueOf（Color.TRANSPARENT）;private void initialize（Context ctx, AttributeSet attributeSet） { TypedArray typedArray = ctx.obtainStyledAttributes（attributeSet, R.styleable.Progressbar）; inCircleColors = typedArray.getColorStateList（R.styleable.Progressbar_circle_color）; typedArray.recycle（）;}

不明白如何自定View xml属性的同学请求自行Google。
根据点击、Check、Select状态绘制填充圆的颜色，因为是填充，所以这里Paint的Style是FILL：

int circleColor = inCircleColors.getColorForState（getDrawableState（）, 0）;mPaint.setStyle（Paint.Style.FILL）;mPaint.setColor（circleColor）;canvas.drawCircle（bounds.centerX（）, bounds.centerY（）, outerRadius - outLineWidth, mPaint）;

圆心是绘制区域的圆心，半径是绘制区域圆的半径减去外部轮廓圆线的宽度。这样正好填充圆和外部轮廓圆不重叠。
绘制外部边框圆
这个就简单了，因为是空心的线，所以Style是STROKE，然后设置线的宽度，画笔的颜色：

mPaint.setStyle（Paint.Style.STROKE）;mPaint.setStrokeWidth（outLineWidth）;mPaint.setColor（outLineColor）;canvas.drawCircle（bounds.centerX（）, bounds.centerY（）, outerRadius - outLineWidth / 2, mPaint）;

圆心是绘制区域的圆心，半径是绘制区域圆的半径减去外部轮廓圆线的宽度的一半，这样刚好外部轮廓线和内部填充圆紧靠着。
绘制TextView的字
为了我们的绘制和TextView自身的绘制不重叠，我们干掉了super.onDraw（canvas）;，所以这里我们要把TextView的字也要写上去。
首先拿到TextView的默认画笔，设置TextView本身的字体颜色，抗锯齿，为了美观我们强行让文字居中：

//画字Paint paint = getPaint（）;paint.setColor（getCurrentTextColor（））;paint.setAntiAlias（true）;paint.setTextAlign（Paint.Align.CENTER）;float textY = bounds.centerY（） - （paint.descent（） + paint.ascent（）） / 2;canvas.drawText（getText（）.toString（）, bounds.centerX（）, textY, paint）;

绘制进度条
进度条可不是一个圆了喔，准确的说它是一个圆弧，
画笔使用默认画笔，设置颜色、Style为STROKE，设置线的宽度，最后是指定绘制区域和圆心，角度：

RectF mArcRect = new RectF（）;Rect bounds = new Rect（）;@Overrideprotected void onDraw（Canvas canvas） { getDrawingRect（bounds）;//获取view的边界 ... // 绘制进度条圆弧。 mPaint.setColor（progressLineColor）; mPaint.setStyle（Paint.Style.STROKE）; mPaint.setStrokeWidth（progressLineWidth）; mPaint.setStrokeCap（Paint.Cap.ROUND）; int deleteWidth = progressLineWidth + outLineWidth; // 指定绘制区域 mArcRect.set（bounds.left + deleteWidth / 2, bounds.top + deleteWidth / 2, bounds.right -deleteWidth / 2, bounds.bottom - deleteWidth / 2）; canvas.drawArc（mArcRect, 0, 360 * progress / 100, false, mPaint）;｝

这里难点在指定绘制区域，因为不能把外部轮廓线覆盖了，所以要贴近外部轮廓线的内部画，所以要最外层绘制圆的区域，所以要减去（外部圆线的宽 + 进度条线的宽） / 2得出来的界线就是进度条的边界。
绘制和测量的完整代码
到这里关键代码都撸完了，你可以自己写一个试试了，我这里把完整的onDraw（）和onMeasure（）的源码贴出来：

private int outLineColor = Color.BLACK;private int outLineWidth = 2;private ColorStateList inCircleColors = ColorStateList.valueOf（Color.TRANSPARENT）;private int circleColor;private int progressLineColor = Color.BLUE;private int progressLineWidth = 8;private Paint mPaint = new Paint（）;private RectF mArcRect = new RectF（）;private int progress = 100;final Rect bounds = new Rect（）;@Overrideprotected void onDraw（Canvas canvas） { //获取view的边界 getDrawingRect（bounds）; int size = bounds.height（） > bounds.width（） ? bounds.width（） : bounds.height（）; float outerRadius = size / 2;//画内部背景 int circleColor = inCircleColors.getColorForState（getDrawableState（）, 0）; mPaint.setStyle（Paint.Style.FILL）; mPaint.setColor（circleColor）; canvas.drawCircle（bounds.centerX（）, bounds.centerY（）, outerRadius - outLineWidth, mPaint）; //画边框圆 mPaint.setStyle（Paint.Style.STROKE）; mPaint.setStrokeWidth（outLineWidth）; mPaint.setColor（outLineColor）; canvas.drawCircle（bounds.centerX（）, bounds.centerY（）, outerRadius - outLineWidth / 2, mPaint）; //画字 Paint paint = getPaint（）; paint.setColor（getCurrentTextColor（））; paint.setAntiAlias（true）; paint.setTextAlign（Paint.Align.CENTER）; float textY = bounds.centerY（） - （paint.descent（） + paint.ascent（）） / 2; canvas.drawText（getText（）.toString（）, bounds.centerX（）, textY, paint）; //画进度条 mPaint.setColor（progressLineColor）; mPaint.setStyle（Paint.Style.STROKE）; mPaint.setStrokeWidth（progressLineWidth）; mPaint.setStrokeCap（Paint.Cap.ROUND）; int deleteWidth = progressLineWidth + outLineWidth; mArcRect.set（bounds.left + deleteWidth / 2, bounds.top + deleteWidth / 2, bounds.right - deleteWidth / 2, bounds.bottom - deleteWidth / 2）; canvas.drawArc（mArcRect, 0, 360 * progress / 100, false, mPaint）;}@Overrideprotected void onMeasure（int widthMeasureSpec, int heightMeasureSpec） { super.onMeasure（widthMeasureSpec, heightMeasureSpec）; int lineWidth = 4 * （outLineWidth + progressLineWidth）; int width = getMeasuredWidth（）; int height = getMeasuredHeight（）; int size = （width > height ? width : height） + lineWidth; setMeasuredDimension（size, size）;}

目前已知的兼容问题修复
1.目前CircleTextProgressbar在ReletiveLayot中高度会变大，导致进度条会有一点点扁。修复方法如下：
如果你要在ReletiveLayot中使用CircleTextProgressbar，就不要重写onMeasure（）方法，然后在xml中指定CircleTextProgressbar的宽高就好，比如都指定为50dp，然后就没有问题啦。

以上就是本文的全部内容，希望对大家的学习有所帮助，也希望大家多多支持脚本之家。
