Android自定义竖直方向SeekBar多色进度条

写在前面

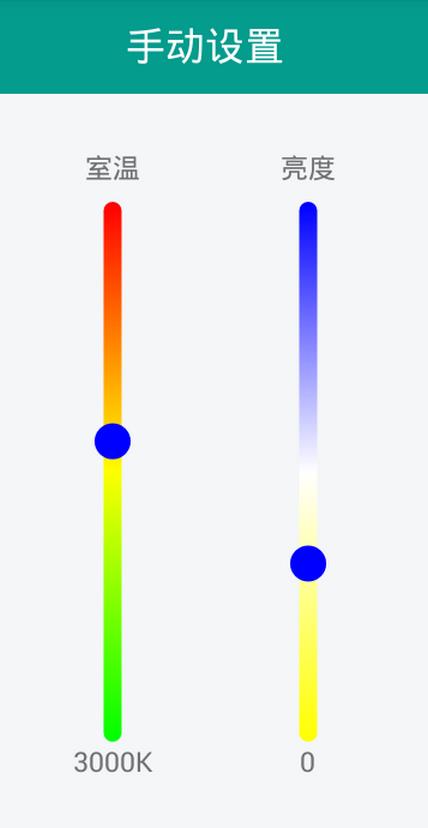

因为有这样的一个场景，需要实现竖直方向的多色进度条，然后在网上也找了下，没看到符合需要的，于是自定义了一个，效果如下：

具体实现
本来想定义水平的，然后旋转一下，后来发现还不如直接定义竖直方向来的直接，就直接在竖直方向画了下。

首先讲一下思路，就是通过继承View，然后通过onDraw（）方法进行绘制。具体绘制的时候，需要处理一些小细节。
比如，我们需要画一个圆形的滑动块，那么我们的背景色带就不能把整个宽度占满，要不然，小圆块只能和色带一样宽了，效果不是很好看，所以在绘制的时候应该把背景画的宽度小于View的实际宽度。

接下来我要贴代码了：

 @Override protected void onDraw（Canvas canvas） {super.onDraw（canvas）;int h = getMeasuredHeight（）;int w = getMeasuredWidth（）;mRadius = （float） w/2;sLeft = w * 0.25f; // 背景左边缘坐标sRight = w * 0.75f;// 背景右边缘坐标sTop = 0;sBottom = h; sWidth = sRight - sLeft; // 背景宽度sHeight = sBottom - sTop; // 背景高度x = （float） w/2;//圆心的x坐标y = （float） （1-0.01*progress）*sHeight;//圆心y坐标drawBackground（canvas）;drawCircle（canvas）;paint.reset（）; }

再看下画背景：

private void drawBackground（Canvas canvas）{RectF rectBlackBg = new RectF（sLeft, sTop, sRight, sBottom）;linearGradient=new LinearGradient（sLeft,sTop,sWidth,sHeight,colorArray,null, Shader.TileMode.MIRROR）;paint.setAntiAlias（true）;paint.setStyle（Paint.Style.FILL）;//设置渲染器paint.setShader（linearGradient）;canvas.drawRoundRect（rectBlackBg, sWidth/2, sWidth/2, paint）;}

这里使用LinearGradient实现多种颜色渐变，默认初始化定义如下:

 private int endColor=Color.WHITE; private int thumbColor=Color.BLACK; private int thumbBorderColor=Color.WHITE; private int colorArray[]={startColor, middleColor, endColor};

然后看下画圆的操作：

 private void drawCircle（Canvas canvas）{Paint thumbPaint = new Paint（）;y = y < mRadius ? mRadius : y;//判断thumb边界y = y > sHeight-mRadius ? sHeight-mRadius : y;thumbPaint.setAntiAlias（true）;thumbPaint.setStyle（Paint.Style.FILL）;thumbPaint.setColor（thumbColor）;canvas.drawCircle（x, y, mRadius, thumbPaint）;thumbPaint.setStyle（Paint.Style.STROKE）;thumbPaint.setColor（thumbBorderColor）;thumbPaint.setStrokeWidth（2）;canvas.drawCircle（x, y, mRadius, thumbPaint）; }

这里通过画布画了一个圆形，内部填充和外边沿。
上面的过程已经可以使效果展示出来了，但是无法操作，我们还需要给它加上事件才行：

 @Override public boolean onTouchEvent（MotionEvent event） {this.y = event.getY（）;progress= （sHeight-y）/sHeight*100;switch（event.getAction（）） { case MotionEvent.ACTION_DOWN:break; case MotionEvent.ACTION_UP:if （onStateChangeListener！=null）{ onStateChangeListener.onStopTrackingTouch（this, progress）;}break; case MotionEvent.ACTION_MOVE:if （onStateChangeListener！=null）{ onStateChangeListener.OnStateChangeListener（this, progress）;}setProgress（progress）;this.invalidate（）;break;}return true; } public interface OnStateChangeListener{void OnStateChangeListener（View view, float progress）;void onStopTrackingTouch（View view, float progress）; } public void setOnStateChangeListener（OnStateChangeListener onStateChangeListener）{this.onStateChangeListener=onStateChangeListener; }

这里写了个回调接口，然后我们在Activity中就可以接收到相应的滑动进度，进而进行操作，当然，这里我们还得再加一个方法，以便改变seekbar的状态：

 public void setProgress（float progress） {this.progress = progress;invalidate（）; }

到这里，功能基本就OK了，然后我们可以在Activity中去使用它了,下面是布局中的引用：

<?xml version="1.0" encoding="utf-8"?><LinearLayout xmlns:android="http://schemas.android.com/apk/res/android"android:orientation="vertical"android:layout_width="match_parent"android:layout_height="match_parent"android:background="@color/bgColor" > <include layout="@layout/bar_simple_title" /> <LinearLayoutandroid:layout_width="match_parent"android:layout_height="match_parent"android:orientation="horizontal"android:gravity="center"><RelativeLayout android:layout_marginTop="20dp" android:layout_width="wrap_content" android:layout_height="match_parent" android:layout_marginRight="35dp" > <TextViewandroid:id="@+id/tv_inner_temper"android:layout_width="wrap_content"android:layout_height="wrap_content"android:text="@string/inner_temperature"android:layout_centerHorizontal="true"/> <com.tfxiaozi.widget.VerticalColorSeekBarandroid:id="@+id/vpb_inner_temper"android:layout_width="20dp"android:layout_height="300dp"android:layout_centerHorizontal="true"android:layout_marginTop="30dp"/> <TextViewandroid:id="@+id/tv_current_temper"android:layout_below="@id/vpb_inner_temper"android:layout_width="wrap_content"android:layout_height="wrap_content"android:text="@string/current_temperature"/></RelativeLayout><RelativeLayout android:layout_marginLeft="35dp" android:layout_marginTop="20dp" android:layout_width="wrap_content" android:layout_height="match_parent" > <TextViewandroid:id="@+id/tv_brightness"android:layout_width="wrap_content"android:layout_height="wrap_content"android:text="@string/brightness"android:layout_centerHorizontal="true"/> <com.tfxiaozi.widget.VerticalColorSeekBarandroid:id="@+id/vpb_brightness"android:layout_width="20dp"android:layout_height="300dp"android:layout_centerHorizontal="true"android:layout_marginTop="30dp"/> <TextViewandroid:id="@+id/tv_current_brightness"android:layout_below="@id/vpb_brightness"android:layout_width="wrap_content"android:layout_height="wrap_content"android:layout_centerHorizontal="true"android:text="0"/></RelativeLayout> </LinearLayout></LinearLayout>

怎么使用就很简单了：

package com.tfxiaozi.activity.setting;import android.graphics.Color;import android.os.Bundle;import android.view.View;import android.widget.ImageView;import android.widget.TextView;import com.tfxiaozi.R;import com.tfxiaozi.activity.BaseActivity;import com.tfxiaozi.utils.ToastUtils;import com.tfxiaozi.widget.VerticalColorSeekBar;/** * Created by dongqiang on 2016/10/16. */public class ManualSettingActivity extends BaseActivity implements View.OnClickListener, VerticalColorSeekBar.OnStateChangeListener { private TextView tvCurrentTemper, tvCurrentBrightness, tvMainTitle; private ImageView ivBack; private VerticalColorSeekBar vpbInnerTemper; private VerticalColorSeekBar vpbBrightness; @Override protected void onCreate（Bundle savedInstanceState） {super.onCreate（savedInstanceState）;setContentView（R.layout.activity_manual_setting）;initViews（）;initEvents（）;initData（）; } private void initViews（） {tvMainTitle = （TextView） findViewById（R.id.title_main_text）;tvMainTitle.setText（getString（R.string.manual_setting））;tvMainTitle.setVisibility（View.VISIBLE）;ivBack = （ImageView） findViewById（R.id.title_back）;ivBack.setVisibility（View.VISIBLE）;tvCurrentTemper = （TextView） findViewById（R.id.tv_current_temper）;tvCurrentBrightness = （TextView） findViewById（R.id.tv_current_brightness）;vpbInnerTemper = （VerticalColorSeekBar）findViewById（R.id.vpb_inner_temper）;vpbBrightness = （VerticalColorSeekBar） findViewById（R.id.vpb_brightness）;vpbInnerTemper.setColor（Color.RED, Color.YELLOW, Color.GREEN, Color.BLUE, Color.TRANSPARENT）;vpbBrightness.setColor（Color.BLUE, Color.WHITE, Color.YELLOW, Color.BLUE, Color.TRANSPARENT）; } private void initEvents（） {ivBack.setOnClickListener（this）;vpbInnerTemper.setOnStateChangeListener（this）;vpbBrightness.setOnStateChangeListener（this）; } private void initData（） {vpbInnerTemper.setProgress（50）;vpbBrightness.setProgress（70）; } @Override public void onClick（View v） {switch （v.getId（）） { case R.id.title_back:finish（）;break;} } @Override public void OnStateChangeListener（View view, float progress） { } @Override public void onStopTrackingTouch（View view, float progress） {int viewId = view.getId（）;switch （viewId） { case R.id.vpb_inner_temper:if （progress < 0） { progress = 0;}if（progress > 100） { progress = 100;}ToastUtils.showShort（this, "progress= " + progress）;break; case R.id.vpb_brightness:if （progress < 0） { progress = 0;}if（progress > 100） { progress = 100;}ToastUtils.showShort（this, "progress1= " + progress）;break;} }}

到这里就结束了，最后还是附上自定义View的整个代码吧：

package com.tfxiaozi.widget;import android.content.Context;import android.graphics.Canvas;import android.graphics.Color;import android.graphics.LinearGradient;import android.graphics.Paint;import android.graphics.RectF;import android.graphics.Shader;import android.util.AttributeSet;import android.util.Log;import android.view.MotionEvent;import android.view.View;/** * Created by dongqiang on 2016/10/21. */public class VerticalColorSeekBar extends View{ private static final String TAG = VerticalColorSeekBar.class.getSimpleName（）; private int startColor= Color.BLACK; private int middleColor = Color.GRAY; private int endColor=Color.WHITE; private int thumbColor=Color.BLACK; private int thumbBorderColor=Color.WHITE; private int colorArray[]={startColor, middleColor, endColor}; private float x,y; private float mRadius; private float progress; private float maxCount = 100f; private float sLeft, sTop, sRight, sBottom; private float sWidth,sHeight; private LinearGradient linearGradient; private Paint paint = new Paint（）; protected OnStateChangeListener onStateChangeListener; public VerticalColorSeekBar（Context context） {this（context, null）; } public VerticalColorSeekBar（Context context, AttributeSet attrs） {super（context, attrs）; } @Override protected synchronized void onMeasure（int widthMeasureSpec, int heightMeasureSpec） {super.onMeasure（widthMeasureSpec, heightMeasureSpec）;setMeasuredDimension（getMeasuredWidth（）, getMeasuredHeight（））; } public void setColor（int startColor,int middleColor, int endColor,int thumbColor,int thumbBorderColor）{this.startColor= startColor;this.middleColor = middleColor;this.endColor= endColor;this.thumbColor= thumbColor;this.thumbBorderColor= thumbBorderColor;colorArray[0] = startColor;colorArray[1] = middleColor;colorArray[2] = endColor; } @Override protected void onDraw（Canvas canvas） {super.onDraw（canvas）;int h = getMeasuredHeight（）;int w = getMeasuredWidth（）;mRadius = （float） w/2;sLeft = w * 0.25f; // 背景左边缘坐标sRight = w * 0.75f;// 背景右边缘坐标sTop = 0; sBottom = h; sWidth = sRight - sLeft; // 背景宽度sHeight = sBottom - sTop; // 背景高度x = （float） w/2;//圆心的x坐标y = （float） （1-0.01*progress）*sHeight;//圆心y坐标drawBackground（canvas）;drawCircle（canvas）;paint.reset（）; } private void drawBackground（Canvas canvas）{RectF rectBlackBg = new RectF（sLeft, sTop, sRight, sBottom）;linearGradient=new LinearGradient（sLeft,sTop,sWidth,sHeight,colorArray,null, Shader.TileMode.MIRROR）;paint.setAntiAlias（true）;paint.setStyle（Paint.Style.FILL）;//设置渲染器paint.setShader（linearGradient）;canvas.drawRoundRect（rectBlackBg, sWidth/2, sWidth/2, paint）; } private void drawCircle（Canvas canvas）{Paint thumbPaint = new Paint（）;y = y < mRadius ? mRadius : y;//判断thumb边界y = y > sHeight-mRadius ? sHeight-mRadius : y;thumbPaint.setAntiAlias（true）;thumbPaint.setStyle（Paint.Style.FILL）;thumbPaint.setColor（thumbColor）;canvas.drawCircle（x, y, mRadius, thumbPaint）;thumbPaint.setStyle（Paint.Style.STROKE）;thumbPaint.setColor（thumbBorderColor）;thumbPaint.setStrokeWidth（2）;canvas.drawCircle（x, y, mRadius, thumbPaint）; } @Override public boolean onTouchEvent（MotionEvent event） {this.y = event.getY（）;progress= （sHeight-y）/sHeight*100;switch（event.getAction（）） { case MotionEvent.ACTION_DOWN:break; case MotionEvent.ACTION_UP:if （onStateChangeListener！=null）{ onStateChangeListener.onStopTrackingTouch（this, progress）;}break; case MotionEvent.ACTION_MOVE:if （onStateChangeListener！=null）{ onStateChangeListener.OnStateChangeListener（this, progress）;}setProgress（progress）;this.invalidate（）;break;}return true; } public interface OnStateChangeListener{void OnStateChangeListener（View view, float progress）;void onStopTrackingTouch（View view, float progress）; } public void setOnStateChangeListener（OnStateChangeListener onStateChangeListener）{this.onStateChangeListener=onStateChangeListener; } public void setProgress（float progress） {this.progress = progress;invalidate（）; }}

结束
到这里就真的结束啦，就当记录一下吧，然后也希望帮到有需要的人。有更好的实现也可以告诉我哈~
