Android Service绑定过程完整分析

通常我们使用Service都要和它通信，当想要与Service通信的时候，那么Service要处于绑定状态的。然后客户端可以拿到一个Binder与服务端进行通信，这个过程是很自然的。
那你真的了解过Service的绑定过程吗？为什么可以是Binder和Service通信？

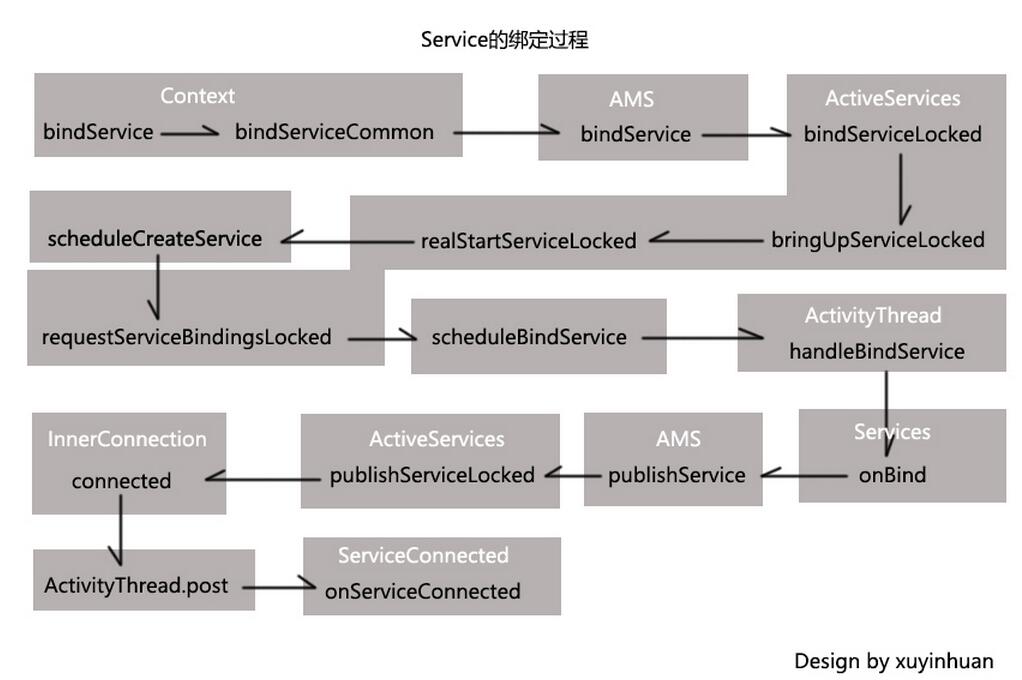

同样的先看一张图大致了解一下，灰色背景框起来的是同一个类的方法，如下：

我们知道调用Context的bindService方法即可绑定一个Service，而ContextImpl是Context的实现类。那接下来就从源码的角度分析Service的绑定过程。
当然是从ContextImpl的bindService方法开始，如下：

@Overridepublic boolean bindService（Intent service, ServiceConnection conn,int flags） { warnIfCallingFromSystemProcess（）; return bindServiceCommon（service, conn, flags, mMainThread.getHandler（）, Process.myUserHandle（））;}

在bindService方法中又会转到bindServiceCommon方法，将Intent，ServiceConnection对象传进。
那就看看bindServiceCommon方法的实现。

private boolean bindServiceCommon（Intent service, ServiceConnection conn, int flags, Handlerhandler, UserHandle user） {IServiceConnection sd;if （conn == null） {throw new IllegalArgumentException（"connection is null"）;}if （mPackageInfo ！= null） {sd = mPackageInfo.getServiceDispatcher（conn, getOuterContext（）, handler, flags）;} else {throw new RuntimeException（"Not supported in system context"）;}validateServiceIntent（service）;try {IBinder token = getActivityToken（）;if （token == null && （flags&BIND_AUTO_CREATE） == 0 && mPackageInfo ！= null&& mPackageInfo.getApplicationInfo（）.targetSdkVersion< android.os.Build.VERSION_CODES.ICE_CREAM_SANDWICH） {flags |= BIND_WAIVE_PRIORITY;}service.prepareToLeaveProcess（this）;int res = ActivityManagerNative.getDefault（）.bindService（mMainThread.getApplicationThread（）, getActivityToken（）, service,service.resolveTypeIfNeeded（getContentResolver（））,sd, flags, getOpPackageName（）, user.getIdentifier（））;if （res < 0） {throw new SecurityException（"Not allowed to bind to service " + service）;}return res ！= 0;} catch （RemoteException e） {throw e.rethrowFromSystemServer（）;}}

在上述代码中，调用了mPackageInfo（LoadedApk对象）的getServiceDispatcher方法。从getServiceDispatcher方法的名字可以看出是获取一个“服务分发者”。其实是根据这个“服务分发者”获取到一个Binder对象的。
那现在就看到getServiceDispatcher方法的实现。

public final IServiceConnection getServiceDispatcher（ServiceConnection c,Context context, Handler handler, int flags） {synchronized （mServices） {LoadedApk.ServiceDispatcher sd = null;ArrayMap<ServiceConnection, LoadedApk.ServiceDispatcher> map = mServices.get（context）;if （map ！= null） {sd = map.get（c）;}if （sd == null） {sd = new ServiceDispatcher（c, context, handler, flags）;if （map == null） {map = new ArrayMap<ServiceConnection, LoadedApk.ServiceDispatcher>（）;mServices.put（context, map）;}map.put（c, sd）;} else {sd.validate（context, handler）;}return sd.getIServiceConnection（）;}}

从getServiceDispatcher方法的实现可以知道，ServiceConnection和ServiceDispatcher构成了映射关系。当存储集合不为空的时候，根据传进的key，也就是ServiceConnection，来取出对应的ServiceDispatcher对象。
当取出ServiceDispatcher对象后，最后一行代码是关键，
return sd.getIServiceConnection（）;

调用了ServiceDispatcher对象的getIServiceConnection方法。这个方法肯定是获取一个IServiceConnection的。

IServiceConnection getIServiceConnection（） {return mIServiceConnection;}

那么mIServiceConnection是什么？现在就可以来看下ServiceDispatcher类了。ServiceDispatcher是LoadedApk的内部类，里面封装了InnerConnection和ServiceConnection。如下：

static final class ServiceDispatcher {private final ServiceDispatcher.InnerConnection mIServiceConnection;private final ServiceConnection mConnection;private final Context mContext;private final Handler mActivityThread;private final ServiceConnectionLeaked mLocation;private final int mFlags;private RuntimeException mUnbindLocation;private boolean mForgotten;private static class ConnectionInfo {IBinder binder;IBinder.DeathRecipient deathMonitor;}private static class InnerConnection extends IServiceConnection.Stub {final WeakReference<LoadedApk.ServiceDispatcher> mDispatcher;InnerConnection（LoadedApk.ServiceDispatcher sd） {mDispatcher = new WeakReference<LoadedApk.ServiceDispatcher>（sd）;}public void connected（ComponentName name, IBinder service） throws RemoteException {LoadedApk.ServiceDispatcher sd = mDispatcher.get（）;if （sd ！= null） {sd.connected（name, service）;}}}private final ArrayMap<ComponentName, ServiceDispatcher.ConnectionInfo> mActiveConnections= new ArrayMap<ComponentName, ServiceDispatcher.ConnectionInfo>（）;ServiceDispatcher（ServiceConnection conn,Context context, Handler activityThread, int flags） {mIServiceConnection = new InnerConnection（this）;mConnection = conn;mContext = context;mActivityThread = activityThread;mLocation = new ServiceConnectionLeaked（null）;mLocation.fillInStackTrace（）;mFlags = flags;}//代码省略}

先看到ServiceDispatcher的构造方法，一个ServiceDispatcher关联一个InnerConnection对象。而InnerConnection呢？，它是一个Binder，有一个很重要的connected方法。至于为什么要用Binder，因为与Service通信可能是跨进程的。
好，到了这里先总结一下：调用bindService方法绑定服务，会转到bindServiceCommon方法。
在bindServiceCommon方法中，会调用LoadedApk的getServiceDispatcher方法，并将ServiceConnection传进，根据这个ServiceConnection取出与其映射的ServiceDispatcher对象，最后调用这个ServiceDispatcher对象的getIServiceConnection方法获取与其关联的InnerConnection对象并返回。简单点理解就是用ServiceConnection换来了InnerConnection。
现在回到bindServiceCommon方法，可以看到绑定Service的过程会转到ActivityManagerNative.getDefault（）的bindService方法，其实从抛出的异常类型RemoteException也可以知道与Service通信可能是跨进程的，这个是很好理解的。
而ActivityManagerNative.getDefault（）是ActivityManagerService，那么继续跟进ActivityManagerService的bindService方法即可，如下：

public int bindService（IApplicationThread caller, IBinder token, Intent service,String resolvedType, IServiceConnection connection, int flags, String callingPackage,int userId） throws TransactionTooLargeException {enforceNotIsolatedCaller（"bindService"）;// Refuse possible leaked file descriptorsif （service ！= null && service.hasFileDescriptors（） == true） {throw new IllegalArgumentException（"File descriptors passed in Intent"）;}if （callingPackage == null） {throw new IllegalArgumentException（"callingPackage cannot be null"）;}synchronized（this） {return mServices.bindServiceLocked（caller, token, service,resolvedType, connection, flags, callingPackage, userId）;}}

在上述代码中，绑定Service的过程转到ActiveServices的bindServiceLocked方法，那就跟进ActiveServices的bindServiceLocked方法瞧瞧。如下：

int bindServiceLocked（IApplicationThread caller, IBinder token, Intent service,String resolvedType, final IServiceConnection connection, int flags,String callingPackage, final int userId） throws TransactionTooLargeException {//代码省略 ConnectionRecord c = new ConnectionRecord（b, activity,connection, flags, clientLabel, clientIntent）; IBinder binder = connection.asBinder（）; ArrayList<ConnectionRecord> clist = s.connections.get（binder）; if （clist == null） { clist = new ArrayList<ConnectionRecord>（）; s.connections.put（binder, clist）; } clist.add（c）; //代码省略if （（flags&Context.BIND_AUTO_CREATE） ！= 0） {s.lastActivity = SystemClock.uptimeMillis（）;if （bringUpServiceLocked（s, service.getFlags（）, callerFg, false,permissionsReviewRequired） ！= null） {return 0;}}//代码省略return 1;}

将connection对象封装在ConnectionRecord中，这里的connection就是上面提到的InnerConnection对象。这一步很重要的。
然后调用了bringUpServiceLocked方法，那么就探探这个bringUpServiceLocked方法，

private String bringUpServiceLocked（ServiceRecord r, int intentFlags, boolean execInFg,boolean whileRestarting, boolean permissionsReviewRequired）throws TransactionTooLargeException {//代码省略if （app ！= null && app.thread ！= null） {try {app.addPackage（r.appInfo.packageName, r.appInfo.versionCode, mAm.mProcessStats）;realStartServiceLocked（r, app, execInFg）;return null;} catch （TransactionTooLargeException e） {throw e;} catch （RemoteException e） {Slog.w（TAG, "Exception when starting service " + r.shortName, e）;}// If a dead object exception was thrown -- fall through to// restart the application.}//代码省略return null;}

可以看到调用了realStartServiceLocked方法，真正去启动Service了。
那么跟进realStartServiceLocked方法探探，如下：

private final void realStartServiceLocked（ServiceRecord r,ProcessRecord app, boolean execInFg） throws RemoteException { //代码省略 app.thread.scheduleCreateService（r, r.serviceInfo, mAm.compatibilityInfoForPackageLocked（r.serviceInfo.applicationInfo）,app.repProcState）;r.postNotification（）;created = true; //代码省略requestServiceBindingsLocked（r, execInFg）;updateServiceClientActivitiesLocked（app, null, true）;// If the service is in the started state, and there are no// pending arguments, then fake up one so its onStartCommand（） will// be called.if （r.startRequested && r.callStart && r.pendingStarts.size（） == 0） {r.pendingStarts.add（new ServiceRecord.StartItem（r, false, r.makeNextStartId（）,null, null））;}sendServiceArgsLocked（r, execInFg, true）;//代码省略}

这里会调用app.thread的scheduleCreateService方法去创建一个Service，然后会回调Service的生命周期方法，然而绑定Service呢？
在上述代码中，找到一个requestServiceBindingsLocked方法，从名字看是请求绑定服务的意思，那么就是它没错了。

private final void requestServiceBindingsLocked（ServiceRecord r, boolean execInFg）throws TransactionTooLargeException {for （int i=r.bindings.size（）-1; i>=0; i--） {IntentBindRecord ibr = r.bindings.valueAt（i）;if （！requestServiceBindingLocked（r, ibr, execInFg, false）） {break;}}}

咦，我再按住Ctrl+鼠标左键，点进去requestServiceBindingLocked方法。如下：

private final boolean requestServiceBindingLocked（ServiceRecord r, IntentBindRecord i,boolean execInFg, boolean rebind） throws TransactionTooLargeException {if （r.app == null || r.app.thread == null） {// If service is not currently running, can"t yet bind.return false;}if （（！i.requested || rebind） && i.apps.size（） > 0） {try {bumpServiceExecutingLocked（r, execInFg, "bind"）;r.app.forceProcessStateUpTo（ActivityManager.PROCESS_STATE_SERVICE）;r.app.thread.scheduleBindService（r, i.intent.getIntent（）, rebind,r.app.repProcState）;if （！rebind） {i.requested = true;}i.hasBound = true;i.doRebind = false;}//代码省略return true;}

r.app.thread调用了scheduleBindService方法来绑定服务，而r.app.thread是ApplicationThread，现在关注到 ApplicationThread即可，scheduleBindService方法如下：

public final void scheduleBindService（IBinder token, Intent intent,boolean rebind, int processState） {updateProcessState（processState, false）;BindServiceData s = new BindServiceData（）;s.token = token;s.intent = intent;s.rebind = rebind;if （DEBUG_SERVICE）Slog.v（TAG, "scheduleBindService token=" + token + " intent=" + intent + " uid="+ Binder.getCallingUid（） + " pid=" + Binder.getCallingPid（））;sendMessage（H.BIND_SERVICE, s）;}

封装了待绑定的Service的信息，并发送了一个消息给主线程，

public void handleMessage（Message msg） {if （DEBUG_MESSAGES） Slog.v（TAG, ">>> handling: " + codeToString（msg.what））;switch （msg.what） {//代码省略case BIND_SERVICE:Trace.traceBegin（Trace.TRACE_TAG_ACTIVITY_MANAGER, "serviceBind"）;handleBindService（（BindServiceData）msg.obj）;Trace.traceEnd（Trace.TRACE_TAG_ACTIVITY_MANAGER）;break;//代码省略}}

调用了handleBindService方法，即将绑定完成啦。

private void handleBindService（BindServiceData data） {Service s = mServices.get（data.token）;if （DEBUG_SERVICE）Slog.v（TAG, "handleBindService s=" + s + " rebind=" + data.rebind）;if （s ！= null） {try {data.intent.setExtrasClassLoader（s.getClassLoader（））;data.intent.prepareToEnterProcess（）;try {if （！data.rebind） {IBinder binder = s.onBind（data.intent）;ActivityManagerNative.getDefault（）.publishService（data.token, data.intent, binder）;} else {s.onRebind（data.intent）;ActivityManagerNative.getDefault（）.serviceDoneExecuting（data.token, SERVICE_DONE_EXECUTING_ANON, 0, 0）;}ensureJitEnabled（）;} catch （RemoteException ex） {throw ex.rethrowFromSystemServer（）;}} catch （Exception e） {if （！mInstrumentation.onException（s, e）） {throw new RuntimeException（"Unable to bind to service " + s+ " with " + data.intent + ": " + e.toString（）, e）;}}}}

根据token获取到Service，然后Service回调onBind方法。结束了？
可是onBind方法返回了一个binder是用来干嘛的？
我们再看看ActivityManagerNative.getDefault（）调用了publishService方法做了什么工作，此时又回到了ActivityManagerService。

public void publishService（IBinder token, Intent intent, IBinder service） {// Refuse possible leaked file descriptorsif （intent ！= null && intent.hasFileDescriptors（） == true） {throw new IllegalArgumentException（"File descriptors passed in Intent"）;}synchronized（this） {if （！（token instanceof ServiceRecord）） {throw new IllegalArgumentException（"Invalid service token"）;}mServices.publishServiceLocked（（ServiceRecord）token, intent, service）;}}

又会交给ActiveServices处理，转到了publishServiceLocked方法，那看到ActiveServices的publishServiceLocked方法，

void publishServiceLocked（ServiceRecord r, Intent intent, IBinder service） {final long origId = Binder.clearCallingIdentity（）;try {if （DEBUG_SERVICE） Slog.v（TAG_SERVICE, "PUBLISHING " + r+ " " + intent + ": " + service）;if （r ！= null） {Intent.FilterComparison filter= new Intent.FilterComparison（intent）;IntentBindRecord b = r.bindings.get（filter）;if （b ！= null && ！b.received） {b.binder = service;b.requested = true;b.received = true;for （int conni=r.connections.size（）-1; conni>=0; conni--） {ArrayList<ConnectionRecord> clist = r.connections.valueAt（conni）;for （int i=0; i<clist.size（）; i++） {ConnectionRecord c = clist.get（i）;if （！filter.equals（c.binding.intent.intent）） {if （DEBUG_SERVICE） Slog.v（TAG_SERVICE, "Not publishing to: " + c）;if （DEBUG_SERVICE） Slog.v（TAG_SERVICE, "Bound intent: " + c.binding.intent.intent）;if （DEBUG_SERVICE） Slog.v（TAG_SERVICE, "Published intent: " + intent）;continue;}if （DEBUG_SERVICE） Slog.v（TAG_SERVICE, "Publishing to: " + c）;try {c.conn.connected（r.name, service）;}//代码省略}

c.conn是什么？它是一个InnerConnection对象，对，就是那个那个Binder，上面也贴出了代码，在ActiveServices的bindServiceLocked方法中，InnerConnection对象被封装在ConnectionRecord中。那么现在它调用了connected方法，就很好理解了。
InnerConnection的connected方法如下：

public void connected（ComponentName name, IBinder service） throws RemoteException {LoadedApk.ServiceDispatcher sd = mDispatcher.get（）;if （sd ！= null） {sd.connected（name, service）;}}

会调用ServiceDispatcher 的connected方法，如下

public void connected（ComponentName name, IBinder service） {if （mActivityThread ！= null） {mActivityThread.post（new RunConnection（name, service, 0））;} else {doConnected（name, service）;}}

从而ActivityThread会投递一个消息到主线程，此时就解决了跨进程通信。
那么你应该猜到了RunConnection一定有在主线程回调的onServiceConnected方法，

private final class RunConnection implements Runnable {RunConnection（ComponentName name, IBinder service, int command） {mName = name;mService = service;mCommand = command;}public void run（） {if （mCommand == 0） {doConnected（mName, mService）;} else if （mCommand == 1） {doDeath（mName, mService）;}}final ComponentName mName;final IBinder mService;final int mCommand;}

咦，还不出现？继续跟进doConnected方法，

public void doConnected（ComponentName name, IBinder service） {ServiceDispatcher.ConnectionInfo old;ServiceDispatcher.ConnectionInfo info;synchronized （this） {if （mForgotten） {// We unbound before receiving the connection; ignore// any connection received.return;}old = mActiveConnections.get（name）;if （old ！= null && old.binder == service） {// Huh, already have this one. Oh well！return;}if （service ！= null） {// A new service is being connected... set it all up.info = new ConnectionInfo（）;info.binder = service;info.deathMonitor = new DeathMonitor（name, service）;try {service.linkToDeath（info.deathMonitor, 0）;mActiveConnections.put（name, info）;} catch （RemoteException e） {// This service was dead before we got it... just// don"t do anything with it.mActiveConnections.remove（name）;return;}} else {// The named service is being disconnected... clean up.mActiveConnections.remove（name）;}if （old ！= null） {old.binder.unlinkToDeath（old.deathMonitor, 0）;}}// If there was an old service, it is not disconnected.if （old ！= null） {mConnection.onServiceDisconnected（name）;}// If there is a new service, it is now connected.if （service ！= null） {mConnection.onServiceConnected（name, service）;}}

在最后一个if判断，终于找到了onServiceConnected方法！
总结一下，当Service回调onBind方法，其实还没有结束，会转到ActivityManagerService，然后又会在ActiveServices的publishServiceLocked方法中，从ConnectionRecord中取出InnerConnection对象。有了InnerConnection对象后，就回调了它的connected。在InnerConnection的connected方法中，又会调用ServiceDispatcher的connected方法，在ServiceDispatcher的connected方法向主线程扔了一个消息，切换到了主线程，之后就在主线程中回调了客户端传进的ServiceConnected对象的onServiceConnected方法。
至此， Service的绑定过程分析完毕。
