轻松实现Android自定义九宫格图案解锁

Android实现九宫格图案解锁，自带将图案转化成数字密码的功能，代码如下：
LockPatternView.java

package com.jackie.lockpattern;import android.content.Context; import android.graphics.Canvas; import android.graphics.Paint; import android.graphics.Point; import android.text.TextUtils; import android.util.AttributeSet; import android.util.TypedValue; import android.view.MotionEvent; import android.view.View;import java.util.ArrayList; import java.util.List;/*** Created by Jackie on 2015/12/24.* 图案解锁*/ public class LockPatternView extends View {/** * 圆的画笔 */private Paint mCirclePaint;/** * 线的画笔 */private Paint mLinePaint;/** * 圆心数组 */private PointView[][] mPointViewArray = new PointView[3][3];/** * 保存选中点的集合 */private List<PointView> mSelectedPointViewList;/** * 解锁图案的边长 */private int mPatternWidth; /** * 图案监听器 */private OnPatternChangeListener mOnPatternChangeListener; /** * 半径 */private float mRadius; /** * 每个圆圈的下标 */private int mIndex = 1; /** * 第一个点是否选中 */private boolean mIsSelected;/** * 是否绘制结束 */private boolean mIsFinished; /** * 正在滑动并且没有任何点选中 */private boolean mIsMovingWithoutCircle = false; private float mCurrentX, mCurrentY; /** * 正常状态的颜色 */private static final int NORMAL_COLOR = 0xFF70DBDB;/** * 选中状态的颜色 */private static final int SELECTED_COLOR = 0xFF979797; public LockPatternView（Context context） { this（context, null）;} public LockPatternView（Context context, AttributeSet attrs） { super（context, attrs）;mCirclePaint = new Paint（）; mCirclePaint.setAntiAlias（true）; mCirclePaint.setDither（true）; mCirclePaint.setColor（NORMAL_COLOR）; mCirclePaint.setStyle（Paint.Style.FILL）;mLinePaint = new Paint（）; mLinePaint.setAntiAlias（true）; mLinePaint.setDither（true）; mLinePaint.setStrokeWidth（20）; mLinePaint.setColor（SELECTED_COLOR）; mLinePaint.setStyle（Paint.Style.STROKE）;mRadius = TypedValue.applyDimension（TypedValue.COMPLEX_UNIT_DIP, 20, getResources（）.getDisplayMetrics（））;mSelectedPointViewList = new ArrayList<>（）;} @Overrideprotected void onMeasure（int widthMeasureSpec, int heightMeasureSpec） { super.onMeasure（widthMeasureSpec, heightMeasureSpec）;//取屏幕长和宽中的较小值作为图案的边长 mPatternWidth = Math.min（getMeasuredWidth（）, getMeasuredHeight（））; setMeasuredDimension（mPatternWidth, mPatternWidth）;} @Overrideprotected void onDraw（Canvas canvas） { //画圆 drawCircle（canvas）;//将选中的圆重新绘制一遍，将选中的点和未选中的点区别开来 for （PointView pointView : mSelectedPointViewList） {mCirclePaint.setColor（SELECTED_COLOR）;canvas.drawCircle（pointView.x, pointView.y, mRadius, mCirclePaint）;mCirclePaint.setColor（NORMAL_COLOR）; //每重新绘制一个,将画笔的颜色重置,保证不会影响其他圆的绘制 }//点与点画线 if （mSelectedPointViewList.size（） > 0） {Point pointViewA = mSelectedPointViewList.get（0）; //第一个选中的点为A点for （int i = 0; i < mSelectedPointViewList.size（）; i++） { Point pointViewB = mSelectedPointViewList.get（i）; //其他依次遍历出来的点为B点 drawLine（canvas, pointViewA, pointViewB）; pointViewA = pointViewB;} //点与鼠标当前位置绘制轨迹if （mIsMovingWithoutCircle & ！mIsFinished） { drawLine（canvas, pointViewA, new PointView（（int）mCurrentX, （int）mCurrentY））;} }super.onDraw（canvas）;} /** * 画圆 * @param canvas 画布 */private void drawCircle（Canvas canvas） { //初始化点的位置 for （int i = 0; i < mPointViewArray.length; i++） {for （int j = 0; j < mPointViewArray.length; j++） { //圆心的坐标 int cx = mPatternWidth / 4 * （j + 1）; int cy = mPatternWidth / 4 * （i + 1）;//将圆心放在一个点数组中 PointView pointView = new PointView（cx, cy）; pointView.setIndex（mIndex）; mPointViewArray[i][j] = pointView; canvas.drawCircle（cx, cy, mRadius, mCirclePaint）; mIndex++;} }mIndex = 1;} /** * 画线 * @param canvas 画布 * @param pointA 第一个点 * @param pointB 第二个点 */private void drawLine（Canvas canvas, Point pointA, Point pointB） { canvas.drawLine（pointA.x, pointA.y, pointB.x, pointB.y, mLinePaint）;} @Overridepublic boolean onTouchEvent（MotionEvent event） { mCurrentX = event.getX（）; mCurrentY = event.getY（）; PointView selectedPointView = null;switch（event.getAction（）） {case MotionEvent.ACTION_DOWN: //重新绘制 if （mOnPatternChangeListener ！= null） {mOnPatternChangeListener.onPatternStarted（true）; }mSelectedPointViewList.clear（）; mIsFinished = false;selectedPointView = checkSelectPoint（）;if （selectedPointView ！= null） {//第一次按下的位置在圆内，被选中mIsSelected = true; } break;case MotionEvent.ACTION_MOVE: if （mIsSelected） {selectedPointView = checkSelectPoint（）; }if （selectedPointView == null） {mIsMovingWithoutCircle = true; } break;case MotionEvent.ACTION_UP: mIsFinished = true; mIsSelected = false; break; }//将选中的点收集起来 if （！mIsFinished && mIsSelected && selectedPointView ！= null） {if （！mSelectedPointViewList.contains（selectedPointView）） { mSelectedPointViewList.add（selectedPointView）;} }if （mIsFinished） {if （mSelectedPointViewList.size（） == 1） { mSelectedPointViewList.clear（）;} else if （mSelectedPointViewList.size（） < 5 && mSelectedPointViewList.size（） > 0） { //绘制错误 if （mOnPatternChangeListener ！= null） {mOnPatternChangeListener.onPatternChange（null）; }} else { //绘制成功 String patternPassword = ""; if （mOnPatternChangeListener ！= null） {for （PointView pointView : mSelectedPointViewList） { patternPassword += pointView.getIndex（）;} if （！TextUtils.isEmpty（patternPassword）） { mOnPatternChangeListener.onPatternChange（patternPassword）;} }} }invalidate（）; return true;} /** * 判断当前按下的位置是否在圆心数组中 * @return 返回选中的点 */private PointView checkSelectPoint（） { for （int i = 0; i < mPointViewArray.length; i++） {for （int j = 0; j < mPointViewArray.length; j++） { PointView pointView = mPointViewArray[i][j]; if （isWithinCircle（mCurrentX, mCurrentY, pointView.x, pointView.y, mRadius）） {return pointView; }} }return null;} /** * 判断点是否在圆内 * @param x点X轴坐标 * @param y点Y轴坐标 * @param cx圆心X坐标 * @param cy圆心Y坐标 * @param radius 半径 * @returntrue表示在圆内，false表示在圆外 */private boolean isWithinCircle（float x, float y, float cx, float cy, float radius） { //如果点和圆心的距离小于半径，则证明点在圆内 if （Math.sqrt（Math.pow（x - cx, 2） + Math.pow（y- cy, 2）） <= radius） {return true; }return false;} /** * 设置图案监听器 */public void setOnPatternChangeListener（OnPatternChangeListener onPatternChangeListener） { if （onPatternChangeListener ！= null） {this.mOnPatternChangeListener = onPatternChangeListener; }} /** * 图案监听器 */public interface OnPatternChangeListener { /*** 图案改变* @param patternPassword 图案密码*/ void onPatternChange（String patternPassword）;/*** 图案是否重新绘制* @param isStarted 重新绘制*/ void onPatternStarted（boolean isStarted）;} }

PointView.java

package com.jackie.lockpattern;import android.graphics.Point;/*** Created by Jackie on 2015/12/25.* 自定义点对象*/ public class PointView extends Point {//用于转化密码的下标public int index; public PointView（int x, int y） { super（x, y）;} public int getIndex（） { return index;} public void setIndex（int index） { this.index = index;} }

MainActivity.java

package com.jackie.lockpattern;import android.app.Activity; import android.os.Bundle; import android.widget.TextView;public class MainActivity extends Activity implements LockPatternView.OnPatternChangeListener {private TextView mLockPatternHint;private LockPatternView mLockPatternView; @Overrideprotected void onCreate（Bundle savedInstanceState） { super.onCreate（savedInstanceState）; setContentView（R.layout.activity_main）;mLockPatternHint = （TextView） findViewById（R.id.lock_pattern_hint）; mLockPatternView = （LockPatternView） findViewById（R.id.lock_pattern_view）; mLockPatternView.setOnPatternChangeListener（this）; } @Overridepublic void onPatternChange（String patternPassword） { if （patternPassword == null） {mLockPatternHint.setText（"至少5个点"）; } else {mLockPatternHint.setText（patternPassword）; }} @Overridepublic void onPatternStarted（boolean isStarted） { if （isStarted） {mLockPatternHint.setText（"请绘制图案"）; }} }

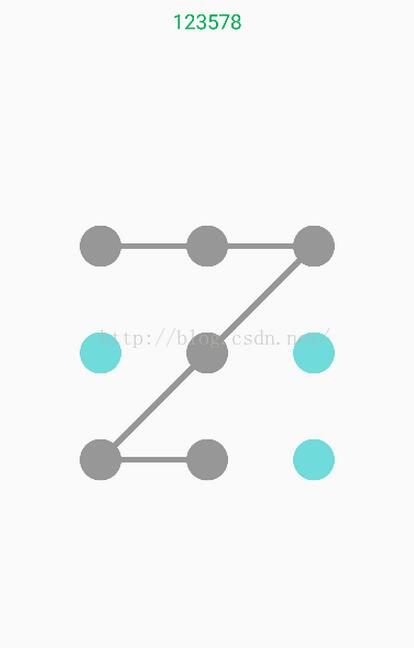

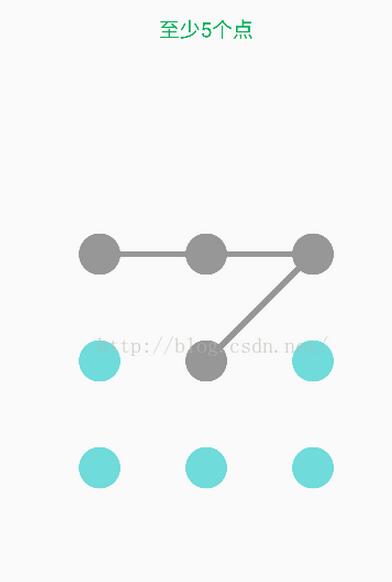

效果图如下：

附上源码地址：https://github.com/shineflower/LockPattern.git
