Android打造流畅九宫格抽奖活动效果

因为company项目中需要做九宫格抽奖活动，以前都没有做过类似的功能，虽然之前在浏览大神们的博客中，无意中也看到了好多关于抽奖的项目，但因为项目中没有需要，一直都没有点击进去看。这次不去看估计不行。直到公司计划要做抽奖功能，才迫不得已上网查找demo
网上找了大半天，好不容易找到了几个demo，下载下来，解压缩包发现竟然里面空空如也，只有几张九宫格的图片，害我白白浪费了几个CSDN积分。后面在eoe网站那发现了一个demo，于是好开心，下载下来后马上导入到工程中，运行看了效果，九宫格是出来了，但效果真不敢恭维，主要是运行不流畅。但我还是进去稍微看了一下demo，基本思路是这样的：定义好九宫格界面，然后开启子线程不断循环修改状态，再通过handler发送消息到主线程中修改界面（子线程不能直接修改界面）。
这个demo虽然功能上实现了，但不是我想要的效果，因为我这一关都不能通过，到了产品那边更加不用说了。那怎么办呢？
于是我想到了一个控件，叫做SurfaceView,做游戏开发的同志们，应该对这个控件不陌生吧？首先介绍一下这个控件：
1.SurfaceView继承于View，多用于游戏开发中
2.可以直接在子线程中运行（其他UI控件都必须在主线程中运行的）。
3.一般的UI控件自定义时都是重写onDraw方法，但在SurfaceView中是通过SurfaceHolder获取Canvas来绘制图形的

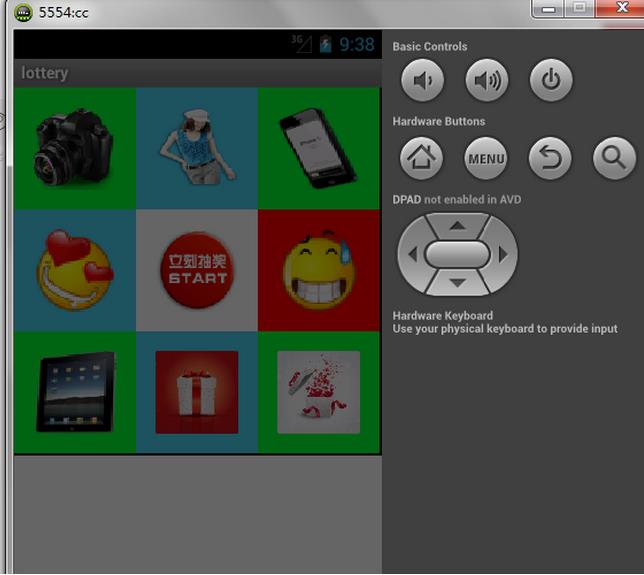

好了，来吧各位，先来看看效果图：

这样，下面我开始根据我的想法，把自定义九宫格的步骤说一下。

步骤：

1.计算各位方块的位置
2.绘制每个奖品的方块（主要让界面更加好看）
3.绘制奖品图
4.计算旋转方块的下一步位置
5.绘制旋转方块
6.监听点击开始按钮事件
主要核心技术：
SurfaceView，SurfaceHolder
OK，有了基本步骤，接下来就是根据步骤一步一步来进行了。
在开始绘制九宫格之前，我们先重写onMeasure方法，主要是为了让九宫格成为一个正方形，这样看起来体验更好，基本代码如下：

public class LotteryView extends SurfaceView{/** * holder */private SurfaceHolder mHolder;private List<Prize>prizes;private boolean flags;//抽奖开关private int lottery=6;//设置中奖号码private int current=2;//抽奖开始的位置private int count=0;//旋转次数累计private int countDown;//倒计次数，快速旋转完成后，需要倒计多少次循环才停止//旋转抽奖的方块默认颜色private int transfer= 0xffff0000;private int MAX=50;//最大旋转次数/*** 重新测量 */ @Override protected void onMeasure（int widthMeasureSpec, int heightMeasureSpec） { super.onMeasure（widthMeasureSpec, heightMeasureSpec）; int width = Math.min（getMeasuredWidth（）, getMeasuredHeight（））; setMeasuredDimension（width, width）; }}

SurfaceView一般不是通过重写onDraw方法来绘制控件的，那么怎么获取到Canvas呢？主要是通过SurfaceHolder监听Callback事件来获取的
基本代码如下：

/** * holder */private SurfaceHolder mHolder;public LotteryView（Context context, AttributeSet attrs） {super（context, attrs）;mHolder = this.getHolder（）;//监听CallBackmHolder.addCallback（this）;}public LotteryView（Context context） {this（context,null）;}

现在有了对象SurfaceHolder对象，我们就可以获取到Canvas对象了，下面开始真正的绘制工作。

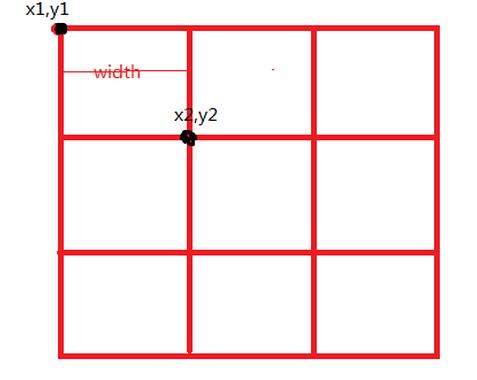

1.计算方块的具体显示位置
2.绘制每个奖品的方块

//绘制背景private void drawBg（Canvas canvas） {//清除已绘制的图形canvas.drawColor（Color.WHITE, Mode.CLEAR）;//获取控件的宽度，因为要绘制九宫格，所以要平局分成三列int width = getMeasuredWidth（）/3;int x1=0;int y1=0;int x2=0;int y2=0;int len = （int） Math.sqrt（prizes.size（））;for（int x=0;x<len*len;x++）{Prize prize = prizes.get（x）;int index=x;x1=getPaddingLeft（）+width*（Math.abs（index）%len）;y1=getPaddingTop（）+width*（index/len）;x2=x1+width;y2=y1+width;Rect rect=new Rect（x1,y1,x2,y2）;Paint paint=new Paint（）;//绘制方块canvas.drawRect（rect, paint）;}}

解析：prizes 是一个集合，里面封装了奖品的一些基本信息，x1,y1,x2,y2分别是绘制奖品容器正方形的左上顶点和右下顶点，

通过观察发现，每一个方块位置都有一定的关系，即 x1=getPaddingLeft（）+width*（Math.abs（index）%len）;

y1=getPaddingTop（）+width*（index/len）; x2=x1+width; y2=y1+width;

有了这些点的关系，就可以通过canvas.drawRect（rect, paint）;绘制出方块了
3.绘制奖品图

//绘制奖品private void drawPrize（Canvas canvas） {int width = getMeasuredWidth（）/3;int x1=0;int y1=0;int x2=0;int y2=0;int len = （int） Math.sqrt（prizes.size（））;for（int x=0;x<len*len;x++）{Prize prize = prizes.get（x）;int index=x;x1=getPaddingLeft（）+width*（Math.abs（index）%len）;y1=getPaddingTop（）+width*（index/len）;x2=x1+width;y2=y1+width;Rect rect=new Rect（x1+width/6,y1+width/6,x2-width/6,y2-width/6）;prize.setRect（rect）;canvas.drawBitmap（prize.getIcon（）, null, rect, null）;}}

通过了步骤1,2知道了方块的位置关系，就可以轻松的根据这些关系绘制出奖品来，Rect rect=new Rect（x1+width/6,y1+width/6,x2-width/6,y2-width/6）;是让奖品比方块缩小一些，这样看起来会更自然一点。
4.计算旋转方块的下一步位置

//下一步public int next（int position,int len）{int current=position;if（current+1<len）{return ++current;}if（（current+1）%len==0&¤t<len*len-1）{return current+=len;}if（current%len==0）{return current-=len;}if（current<len*len）{return --current;}return current;}

position是当前旋转方块的位置，len是3
5.绘制旋转方块

//绘制旋转的方块private void drawTransfer（Canvas canvas） {int width = getMeasuredWidth（）/3;int x1;int y1;int x2;int y2;int len = （int） Math.sqrt（prizes.size（））;//得到下一步方块的位置current=next（current, len）;x1=getPaddingLeft（）+width*（Math.abs（current）%len）;y1=getPaddingTop（）+width*（（current）/len）;x2=x1+width;y2=y1+width;Rect rect=new Rect（x1,y1,x2,y2）;Paint paint=new Paint（）;paint.setColor（transfer）;canvas.drawRect（rect, paint）;}

6.监听点击开始按钮事件

private OnTransferWinningListener listener;public void setOnTransferWinningListener（OnTransferWinningListener listener）{this.listener=listener;}public interface OnTransferWinningListener{/** * 中奖回调 * @param position */void onWinning（int position）;}@Overridepublic boolean onTouchEvent（MotionEvent event） {handleTouch（event）;return super.onTouchEvent（event）;}/** * 触摸 * @param event */public void handleTouch（MotionEvent event） {Point touchPoint=new Point（（int）event.getX（）-getLeft（）,（int）event.getY（））;switch（event.getAction（））{case MotionEvent.ACTION_DOWN:Prize prize = prizes.get（Math.round（prizes.size（））/2）;if（prize.isClick（touchPoint））{if（！flags）{setStartFlags（true）;prize.click（）;}}break ;default:break ;}}//控制旋转private void controllerTransfer（） {if（count>MAX）{countDown++;SystemClock.sleep（count*5）;}else{SystemClock.sleep（count*2）;}count++;if（countDown>2）{if（lottery==current）{countDown=0;count=0;setStartFlags（false）;if（listener！=null）{//切换到主线程中运行post（new Runnable（） {@Overridepublic void run（） {listener.onWinning（current）;}}）;}}}}

至此，基本的自定义工作已经差不多了，使用demo如下：

<?xml version="1.0" encoding="utf-8"?><RelativeLayout xmlns:android="http://schemas.android.com/apk/res/android"android:layout_width="match_parent"android:layout_height="match_parent"android:orientation="vertical" ><com.example.test.LotteryViewandroid:id="@+id/nl" android:layout_width="match_parent"android:layout_height="match_parent"/></RelativeLayout>

public class HomeActivity extends Activity {LotteryView nl;@Overrideprotected void onCreate（Bundle savedInstanceState） {super.onCreate（savedInstanceState）;setContentView（R.layout.act_home）;nl=（LotteryView） findViewById（R.id.nl）;int[]prizesIcon={R.drawable.danfan,R.drawable.meizi,R.drawable.iphone,R.drawable.f015,R.drawable.arrow,R.drawable.f040,R.drawable.ipad,R.drawable.spree_icon,R.drawable.spree_success_icon};final List<Prize>prizes=new ArrayList<Prize>（）;for（int x=0;x<9;x++）{Prize lottery=new Prize（）;lottery.setId（x+1）;lottery.setName（"Lottery"+（x+1））;Bitmap bitmap = BitmapFactory.decodeResource（getResources（）, prizesIcon[x]）;lottery.setIcon（bitmap）;if（（x+1）%2==0）{lottery.setBgColor（0xff4fccee）;}else if（x==4）{lottery.setBgColor（0xffffffff）;}else{lottery.setBgColor（0xff00ff34）;}prizes.add（lottery）;}nl.setPrizes（prizes）;nl.setOnTransferWinningListener（new OnTransferWinningListener（） {@Overridepublic void onWinning（int position） {Toast.makeText（getApplicationContext（）, prizes.get（position）.getName（）, Toast.LENGTH_SHORT）.show（）;}}）;}}

运行效果非常流畅
LotteryView整体demo：

package com.example.test;import java.util.List;import java.util.Random;import java.util.concurrent.ExecutorService;import java.util.concurrent.Executors;import android.content.Context;import android.graphics.Canvas;import android.graphics.Color;import android.graphics.Paint;import android.graphics.Point;import android.graphics.PorterDuff;import android.graphics.PorterDuff.Mode;import android.graphics.Rect;import android.os.SystemClock;import android.util.AttributeSet;import android.view.MotionEvent;import android.view.SurfaceHolder;import android.view.SurfaceHolder.Callback;import android.view.SurfaceView;public class LotteryView extends SurfaceView implements Callback{ /** * holder */ private SurfaceHolder mHolder; private List<Prize>prizes; private boolean flags; private int lottery=6; //设置中奖号码 private int current=2; //抽奖开始的位置 private int count=0; //旋转次数累计 private int countDown; //倒计次数，快速旋转完成后，需要倒计多少次循环才停止 private int transfer= 0xffff0000; private int MAX=50; //最大旋转次数 private OnTransferWinningListener listener; public void setOnTransferWinningListener（OnTransferWinningListener listener）{ this.listener=listener; } public interface OnTransferWinningListener{ /*** 中奖回调* @param position*/ void onWinning（int position）; } /** * 设置中奖号码 * @param lottery */ public void setLottery（int lottery） { if（prizes！=null&&Math.round（prizes.size（）/2）==0）{throw new RuntimeException（"开始抽奖按钮不能设置为中奖位置！"）; } this.lottery = lottery; } /** * 设置转盘颜色 * @param transfer */ public void setTransfer（int transfer） { this.transfer = transfer; } /** * 设置奖品集合 * @param prizes */ public void setPrizes（List<Prize>prizes）{ this.prizes=prizes; } @Override public boolean onTouchEvent（MotionEvent event） { handleTouch（event）; return super.onTouchEvent（event）; } /** * 触摸 * @param event */ public void handleTouch（MotionEvent event） { Point touchPoint=new Point（（int）event.getX（）-getLeft（）,（int）event.getY（））; switch（event.getAction（））{ case MotionEvent.ACTION_DOWN:Prize prize = prizes.get（Math.round（prizes.size（））/2）;if（prize.isClick（touchPoint））{if（！flags）{ setStartFlags（true）; prize.click（）;}}break ; default:break ; } } private class SurfaceRunnable implements Runnable{ @Override public void run（） {while（flags）{Canvas canvas=null;try { canvas = mHolder.lockCanvas（）; drawBg（canvas）; drawTransfer（canvas）; drawPrize（canvas）; controllerTransfer（）;} catch （Exception e） { e.printStackTrace（）;}finally{ //涓轰簡璁╂瘡娆＄粯鍒跺浘褰㈡椂鑳藉椤哄埄杩涜锛屾渶濂藉皢瑙ｉ攣鏀惧埌寮傚父涓繘琛屽鐞嗭紝涔熷氨鏄锛屽鏋渃anvas涓嶄负绌猴紝閮藉皢鍏跺叧闂紝璁╀笅涓�娆″惊鐜兘澶熼『鍒╄繘琛岀粯鍒� if（canvas！=null） mHolder.unlockCanvasAndPost（canvas）; }} } } //绘制背景 private void drawBg（Canvas canvas） { canvas.drawColor（Color.WHITE, Mode.CLEAR）; int width = getMeasuredWidth（）/3; int x1=0; int y1=0; int x2=0; int y2=0; int len = （int） Math.sqrt（prizes.size（））; for（int x=0;x<len*len;x++）{Prize prize = prizes.get（x）;int index=x;x1=getPaddingLeft（）+width*（Math.abs（index）%len）;y1=getPaddingTop（）+width*（index/len）;x2=x1+width;y2=y1+width;Rect rect=new Rect（x1,y1,x2,y2）;Paint paint=new Paint（）;paint.setColor（prize.getBgColor（））;canvas.drawRect（rect, paint）; } } //绘制旋转的方块 private void drawTransfer（Canvas canvas） { int width = getMeasuredWidth（）/3; int x1; int y1; int x2; int y2; int len = （int） Math.sqrt（prizes.size（））; current=next（current, len）; x1=getPaddingLeft（）+width*（Math.abs（current）%len）; y1=getPaddingTop（）+width*（（current）/len）; x2=x1+width; y2=y1+width; Rect rect=new Rect（x1,y1,x2,y2）; Paint paint=new Paint（）; paint.setColor（transfer）; canvas.drawRect（rect, paint）; } //控制旋转 private void controllerTransfer（） { if（count>MAX）{countDown++;SystemClock.sleep（count*5）; }else{SystemClock.sleep（count*2）; } count++; if（countDown>2）{if（lottery==current）{countDown=0;count=0;setStartFlags（false）;if（listener！=null）{ //切换到主线程中运行 post（new Runnable（） { @Override public void run（） {listener.onWinning（current）; } }）;}} } } public void setStartFlags（boolean flags）{ this.flags=flags; } //绘制奖品 private void drawPrize（Canvas canvas） { int width = getMeasuredWidth（）/3; int x1=0; int y1=0; int x2=0; int y2=0; int len = （int） Math.sqrt（prizes.size（））; for（int x=0;x<len*len;x++）{Prize prize = prizes.get（x）;int index=x;x1=getPaddingLeft（）+width*（Math.abs（index）%len）;y1=getPaddingTop（）+width*（index/len）;x2=x1+width;y2=y1+width;Rect rect=new Rect（x1+width/6,y1+width/6,x2-width/6,y2-width/6）;prize.setRect（rect）;canvas.drawBitmap（prize.getIcon（）, null, rect, null）; } } public void start（） { setLottery（getRandom（））; ExecutorService service = Executors.newCachedThreadPool（）; service.execute（new SurfaceRunnable（））; } //获取随机中奖数，实际开发中一般中奖号码是服务器告诉我们的 private int getRandom（）{ Random r=new Random（）; int nextInt =r.nextInt（prizes.size（））; if（nextInt%（Math.round（prizes.size（）/2））==0）{//随机号码等于中间开始位置，需要继续摇随机号return getRandom（）; } return nextInt; } //下一步 public int next（int position,int len）{ int current=position; if（current+1<len）{return ++current; } if（（current+1）%len==0&¤t<len*len-1）{return current+=len; } if（current%len==0）{return current-=len; } if（current<len*len）{return --current; } return current; } public LotteryView（Context context, AttributeSet attrs） { super（context, attrs）; mHolder = this.getHolder（）; mHolder.addCallback（this）; } public LotteryView（Context context） { this（context,null）; } @Override public void surfaceChanged（SurfaceHolder holder, int format, int width,int height） { } @Override public void surfaceCreated（SurfaceHolder holder） { Canvas canvas=null; try {canvas = mHolder.lockCanvas（）;drawBg（canvas）;drawPrize（canvas）;Prize prize = prizes.get（Math.round（prizes.size（）/2））;prize.setListener（new Prize.OnClickListener（） {@Overridepublic void onClick（） { start（）;}}）; } catch （Exception e） {e.printStackTrace（）; }finally{if（canvas！=null）mHolder.unlockCanvasAndPost（canvas）;} } @Override public void surfaceDestroyed（SurfaceHolder holder） { setStartFlags（false）; } /*** 重新测量 */@Overrideprotected void onMeasure（int widthMeasureSpec, int heightMeasureSpec）{super.onMeasure（widthMeasureSpec, heightMeasureSpec）;int width = Math.min（getMeasuredWidth（）, getMeasuredHeight（））;setMeasuredDimension（width, width）;}}

以上就是本文的全部内容，希望对大家的学习有所帮助，也希望大家多多支持脚本之家。
