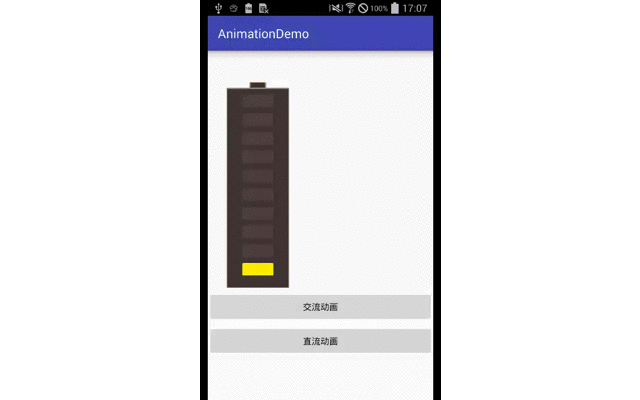

接下来便详细解析一下如何完成这个功能，了解其中的原理，这样就能举一反三，实现其他类似的动画效果了。
详细代码请看大屏幕
https://github.com/crazyandcoder/ChargeProgress
图形解析

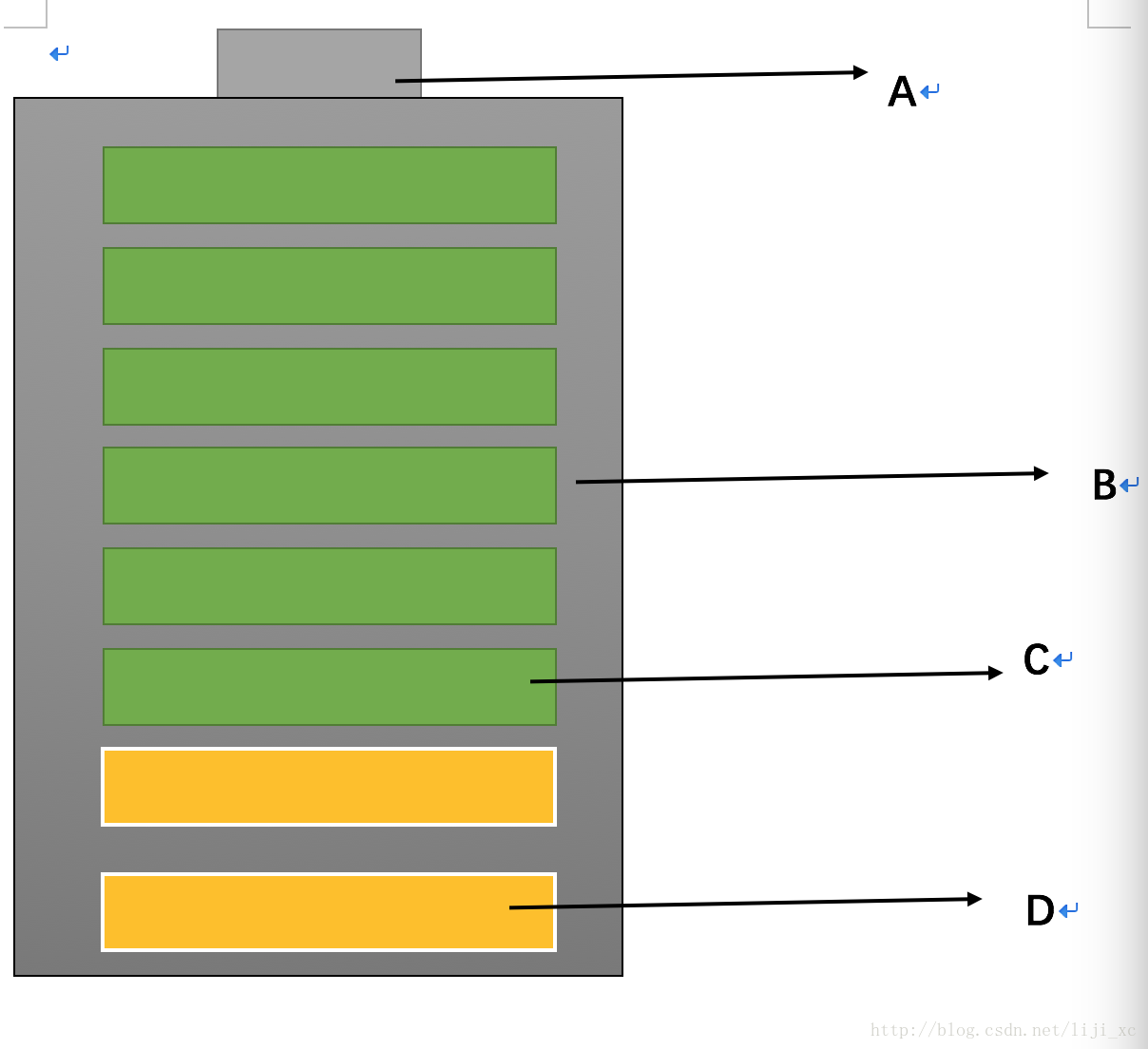

一般，我们自定义view时，是将该view进行化解，分成一个一个小部分，然后在重叠起来进行绘制，对于这个项目，也是按照相同的步骤进行。我们用Word来简单解析一下该动画所包含的基本结构。
对于这个充电进度view，我将它分成了ABCD四个部分，下面来详细说明各个部分的组成。
A部分
对于A而言，它是位于整个view的顶部，居中显示，是一个圆角矩形。
B部分
对于B而言，它是整个view的重要组成部分，包含C和D两部分，其中B主要属性就是背景色的设置。
C部分
对于C而言，C就是每一个进度的样式，显示的是未完成的进度条样式。
D部分
对于D而言，它跟C是一样的，只不过是已经完成的进度样式，区别在于颜色的不一样。
其实，这个进度view图形结构还是比较简单的，只是一些简单的矩形，组合而成，因此对于以上的分析，我们轻易的得出一些重要的属性。
<?xml version="1.0" encoding="utf-8"?><resources><declare-styleable name="charging_progress"><！--item个数--><attr name="cgv_item_count" format="integer" /><！--边界宽度--><attr name="cgv_border_width" format="dimension" /><！--边界颜色--><attr name="cgv_border_color" format="color" /><！--圆角半径--><attr name="cgv_border_cornor_radius" format="dimension" /><！--充电内每个进度item模块的宽度--><attr name="cgv_item_width" format="dimension" /><！--充电内每个进度item模块的高度--><attr name="cgv_item_height" format="dimension" /><！--充电内每个进度item模块的前景色，充电中的颜色--><attr name="cgv_item_charging_src" format="color" /><！--充电内每个进度item模块的背景色，未充电的颜色--><attr name="cgv_item_charging_background" format="color" /><！--view 的背景--><attr name="cgv_background" format="color" /></declare-styleable></resources>对于以上属性，我们在自定义view的时候需要在xml文件中进行设置，如果没有设置的话，我们给出一个默认。然后我们在代码中进行获取这些属性值。
//边界宽度private float border_width;//item个数private int item_count;//边界宽度private float item_width;//边界高度private float item_height;//view内部的进度前景色private int item_charging_src;//view内部的进度背景色private int item_charging_background;//view背景色private int background;//<！--边界颜色-->private int border_color;//圆角半径private float border_cornor_radius;//获取xml中设定的属性值TypedArray array = mContext.obtainStyledAttributes（attrs, R.styleable.charging_progress）;border_width = array.getDimension（R.styleable.charging_progress_cgv_border_width, dp2px（2））;item_height = array.getDimension（R.styleable.charging_progress_cgv_item_height, dp2px（10））;item_width = array.getDimension（R.styleable.charging_progress_cgv_item_width, dp2px（20））;item_charging_src = array.getColor（R.styleable.charging_progress_cgv_item_charging_src, 0xffffea00）;item_charging_background = array.getColor（R.styleable.charging_progress_cgv_item_charging_background, 0xff544645）;background = array.getColor（R.styleable.charging_progress_cgv_background, 0xff463938）;border_color = array.getColor（R.styleable.charging_progress_cgv_border_color, 0xffb49d7c）;border_cornor_radius = array.getDimension（R.styleable.charging_progress_cgv_border_cornor_radius, dp2px（2））;item_count = array.getInt（R.styleable.charging_progress_cgv_item_count, 10）;array.recycle（）;已经获取了自定义属性的值，那么接下来，我们就来具体绘制这些组合图形。
/*** 测量view的宽和高，** @param widthMeasureSpec* @param heightMeasureSpec*/@Overrideprotected void onMeasure（int widthMeasureSpec, int heightMeasureSpec） {super.onMeasure（widthMeasureSpec, heightMeasureSpec）;//总间隔数=（item_count+1） 乘以间隔高度（间隔高度等于item_height的一半）//总数=item_count 乘以 item_height + 总间隔数 + 顶部一个矩形（高度等于item的高度，宽度等于item的宽度的一半）mHeight = （int） （item_count * item_height + （item_count + 1） * item_height / 2 + item_height）;mWidth = （int） （2 * item_width）;setMeasuredDimension（mWidth, mHeight）;}有了上面的设置，接下来我们就可以按部就班的画图了。mPaint.setStyle（Paint.Style.STROKE）;mPaint.setStrokeWidth（border_width）;mPaint.setColor（（border_color））;由于顶部矩形的width等于item_widht的一半，所以它的width等于整个view的width的1/6，
int left = mWidth * 3 / 8;int top = 0;int right = 5 * mWidth / 8;int bottom = （int） item_height / 2;//顶部的矩形RectF topRect = new RectF（left, top, right, bottom）;canvas.drawRoundRect（topRect, border_cornor_radius, border_cornor_radius, mPaint）;接下来绘制底部的矩形，也就是包含进度item的矩形
//总的进度背景RectF border = new RectF（0, bottom, mWidth, mHeight）;canvas.drawRoundRect（border, border_cornor_radius, border_cornor_radius, mPaint）;接下来绘制每个item的矩形，对于每个item的坐标，实际上是有规律可循的。
//绘制所有的进度for （int i = 1; i <= item_count; i++） {mPaint.setStyle（Paint.Style.FILL）;mPaint.setColor（（item_charging_background））;RectF backRect = new RectF（mWidth / 4,（i + 1） * item_height / 2 + （i - 1） * item_height,3 * mWidth / 4,item_height / 2 + i * （3 * item_height / 2））;canvas.drawRoundRect（backRect, border_cornor_radius, border_cornor_radius, mPaint）;}绘制动画/*** 绘制交流动画** @param canvas*/private void drawACAnimaiton（Canvas canvas） {int j = getProgress（） / item_count;//已经充好的进度for （int i = item_count; i >= （item_count - j）; i--） {RectF backRect = new RectF（mWidth / 4,（i + 1） * item_height / 2 + （i - 1） * item_height,3 * mWidth / 4,item_height / 2 + i * （3 * item_height / 2））;canvas.drawRoundRect（backRect, border_cornor_radius, border_cornor_radius, mPaint）;mPaint.setStyle（Paint.Style.FILL）;mPaint.setColor（item_charging_src）;canvas.drawRoundRect（backRect, border_cornor_radius, border_cornor_radius, mPaint）;}}我们首先获取当前的进度，然后依次给它填充背景，这就是已完成的进度表示。/*** 设置交流动画*/public void setACAnimation（） {chargeType = AC;animAC = ObjectAnimator.ofInt（this, "progress", 100）;animAC.setDuration（10 * 1000）;animAC.setInterpolator（new LinearInterpolator（））;animAC.setRepeatCount（ValueAnimator.INFINITE）;animAC.addUpdateListener（new ValueAnimator.AnimatorUpdateListener（） {@Overridepublic void onAnimationUpdate（ValueAnimator animation） {invalidate（）;}}）;animAC.start（）;}2、直流动画/*** 直流动画** @param canvas*/private void drawDCAniamtion（Canvas canvas） {int j = getProgress（） / item_count;//已经充好的进度for （int i = item_count; i > （item_count - j）; i--） {RectF backRect = new RectF（mWidth / 4,（i + 1） * item_height / 2 + （i - 1） * item_height,3 * mWidth / 4,item_height / 2 + i * （3 * item_height / 2））;canvas.drawRoundRect（backRect, border_cornor_radius, border_cornor_radius, mPaint）;mPaint.setStyle（Paint.Style.FILL）;mPaint.setColor（item_charging_src）;canvas.drawRoundRect（backRect, border_cornor_radius, border_cornor_radius, mPaint）;}//下一个进度，隐藏和显示交替执行动画int i = item_count - j;if （i > 0） {RectF backRect = new RectF（mWidth / 4,（i + 1） * item_height / 2 + （i - 1） * item_height,3 * mWidth / 4,item_height / 2 + i * （3 * item_height / 2））;mPaint.setStyle（Paint.Style.FILL）;if （show） {mPaint.setColor（（item_charging_src））;} else {mPaint.setColor（（item_charging_background））;}canvas.drawRoundRect（backRect, border_cornor_radius, border_cornor_radius, mPaint）;}}首先绘制已完成的进度，然后在绘制闪烁的部分。/*** 直流动画** @param progress*/public void setDCAnimation（final int progress） {chargeType = DC;animatorDC = ValueAnimator.ofFloat（0, 1）;animatorDC.setInterpolator（new LinearInterpolator（））;animatorDC.setDuration（1000）;animatorDC.setRepeatCount（-1）;animatorDC.setRepeatMode（ValueAnimator.RESTART）;animatorDC.addUpdateListener（new ValueAnimator.AnimatorUpdateListener（） {@Overridepublic void onAnimationUpdate（ValueAnimator animation） {float value = （float） animation.getAnimatedValue（）;if （value > 0.5） {show = true;} else {show = false;}setProgress（progress）;}}）;animatorDC.start（）;}到这里，就很明了了。对于直流动画，我们使用属性动画中这个ValueAnimator类，它的意思就是从0到1平滑的过渡，在设定的时间内。我们的原理是当达到0.5以上后就设定灰色进度，当小于0.5的话就设置亮色进度，然后在刷新一下view即可。
