Android OpenGLES2.0绘制三角形（二）

选择绘制三角形作为OpenGL ES 2.0的第一个实例，是因为前文中提到的，点、线、三角形是OpenGL ES世界的图形基础。无论多么复杂的几何物体，在OpenGL ES的世界里都可以用三角形拼成。关于Android OpenGL ES 三角形的绘制，在Android官方文档中有详细的说明和步骤，本文实例也是依照官方文档步骤绘制的三角形。
步骤
依照官方文档中的说明，Android中利用OpenGL ES 2.0绘制三角形的步骤为：

1. 在AndroidManifest.xml文件中设置使用的OpenGL ES的版本：

<！-- Tell the system this app requires OpenGL ES 2.0. --><uses-feature android:glEsVersion="0x00020000" android:required="true" />

3.0的版本为0x00030000,3.1的版本为0x00030001。
需要注意的是前一篇博客中提到的Android各个版本对于OpenGL ES版本的支持，设置Android应用的minSDK不应该小于使用的支持OpenGL ES版本的最低Android SDK版本。

2. 毫无疑问的，显示三角形，需要一个载体。创建显示三角形的Activity，利用GLSurfaceView作为显示三角形的View，图形的具体渲染工作都是在Render中完成的。

3. 实现GLSurfaceView的Render，在Render中完成三角形的绘制，具体行为有：

加载顶点和片元着色器
确定需要绘制图形的坐标和颜色数据
创建program对象，连接顶点和片元着色器，链接program对象。
设置视图窗口（viewport）。
将坐标数据颜色数据传入OpenGL ES程序中
使颜色缓冲区的内容显示到屏幕上。

具体实现
我们设置好OpenGL ES版本、创建入口Activity并设置好GLSurfaceView做为显示载体后，就进入了我们最主要的工作了。
第一步
首先，我们需要编写一个简单的顶点着色器和一个简单的片元着色器：
顶点着色器：

 attribute vec4 vPosition; void main（） {gl_Position = vPosition; }

片元着色器：

 precision mediump float; uniform vec4 vColor; void main（） {gl_FragColor = vColor; }

gl_Position和gl_FragColor都是Shader的内置变量，分别为定点位置和片元颜色。
第二步
然后，我们确定我们要绘制的图形的顶点坐标和颜色：
我们现在需要绘制的是在一个三维空间中绘制一个三角形，三角形当然是三个顶点了。因为我们三角形只是一个平面图形，为了方便，我们现在不设置相机（相机在后面的博客中使用时在讲解）的情况下，三角形正对我们来呈现。所以我们把三个顶点的Z坐标都设定为0。

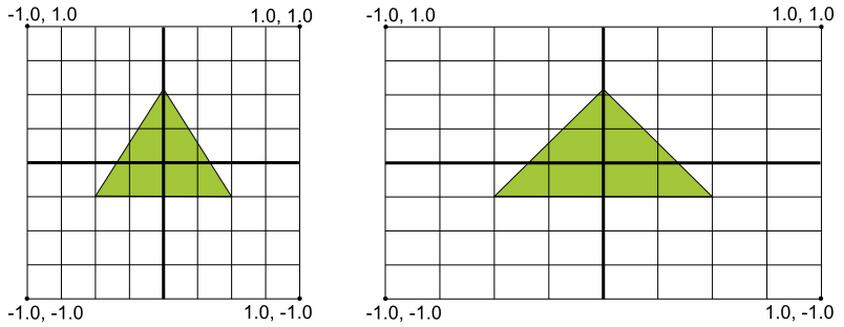

上篇博客中也有提到OpenGL ES坐标映射到屏幕上，从屏幕中心垂直到上下左右边缘距离都为1.0，所以（-1.0,0,0）和（0,1.0,0）到原点的距离在屏幕上呈现出来的结果是不一样的，图解如下（左边是理想状态，右边是实际状态）:

所以，为了不超出屏幕，我们的坐标数据设置为：

float triangleCoords[] = { 0.5f, 0.5f, 0.0f, // top -0.5f, -0.5f, 0.0f, // bottom left 0.5f, -0.5f, 0.0f // bottom right };

颜色数据，我们设置为单一颜色：

float color[] = { 1.0f, 1.0f, 1.0f, 1.0f }; //白色

第三步
接着我们开始在Render中实现我们的三角形绘制了。Render接口有三个方法，分别为onSurfaceCreated、onSurfaceChanged和onDrawFrame。
在onSurfaceCreated方法中，我们来创建program对象，连接顶点和片元着色器，链接program对象。

 //将背景设置为灰色 GLES20.glClearColor（0.5f,0.5f,0.5f,1.0f）;//申请底层空间 ByteBuffer bb = ByteBuffer.allocateDirect（triangleCoords.length * 4）; bb.order（ByteOrder.nativeOrder（））; //将坐标数据转换为FloatBuffer，用以传入给OpenGL ES程序 vertexBuffer = bb.asFloatBuffer（）; vertexBuffer.put（triangleCoords）; vertexBuffer.position（0）;int vertexShader = loadShader（GLES20.GL_VERTEX_SHADER,vertexShaderCode）; int fragmentShader = loadShader（GLES20.GL_FRAGMENT_SHADER,fragmentShaderCode）; //创建一个空的OpenGLES程序 mProgram = GLES20.glCreateProgram（）; //将顶点着色器加入到程序 GLES20.glAttachShader（mProgram, vertexShader）; //将片元着色器加入到程序中 GLES20.glAttachShader（mProgram, fragmentShader）; //连接到着色器程序 GLES20.glLinkProgram（mProgram）;

第四步
在onSurfaceChanged中设置设置视图窗口：

GLES20.glViewport（0,0,width,height）;

第五步
最后在onDrawFrame中绘制:

 //将程序加入到OpenGLES2.0环境 GLES20.glUseProgram（mProgram）; //获取顶点着色器的vPosition成员句柄 mPositionHandle = GLES20.glGetAttribLocation（mProgram, "vPosition"）; //启用三角形顶点的句柄 GLES20.glEnableVertexAttribArray（mPositionHandle）; //准备三角形的坐标数据 GLES20.glVertexAttribPointer（mPositionHandle, COORDS_PER_VERTEX, GLES20.GL_FLOAT, false, vertexStride, vertexBuffer）; //获取片元着色器的vColor成员的句柄 mColorHandle = GLES20.glGetUniformLocation（mProgram, "vColor"）; //设置绘制三角形的颜色 GLES20.glUniform4fv（mColorHandle, 1, color, 0）; //绘制三角形 GLES20.glDrawArrays（GLES20.GL_TRIANGLES, 0, vertexCount）; //禁止顶点数组的句柄 GLES20.glDisableVertexAttribArray（mPositionHandle）;

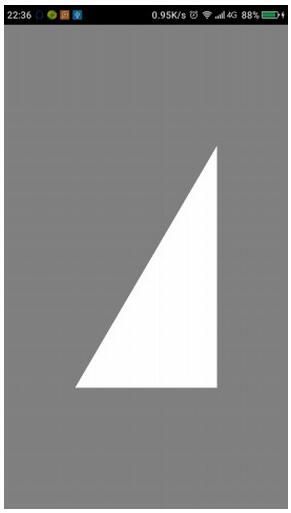

最终效果

源码地址
所有的代码全部在一个项目中，托管在Github上——Android OpenGLES 2.0系列博客的Demo
以上就是本文的全部内容，希望对大家的学习有所帮助，也希望大家多多支持脚本之家。
