如何为RecyclerView添加分隔线

我在简书上发布了我个人的第一篇技术文档:RecyclerView系列之： RecyclerView系列之（1）为RecyclerView添加Header和Footer，也很有幸，能够得到那么多人的支持，这让我迫不及待的赶紧写第二篇文章。今天我将谈谈：为RecyclerView添加分隔线。
一. 理解ListView和RecyclerView中的ChildView
在讲为Item加入分割线本质的前，先来介绍，认识一下ChildView，也就是平时我们用到的ListView，RecyclerView中的getChildAt（int position）这个返回的ChildView是哪一部分？到底是哪一部分呢？一开始的时候，我理解错了，但是经过下面两张图这么一比较，你就明白了：

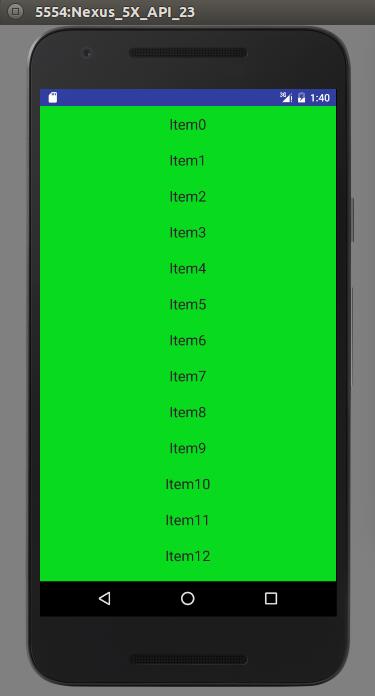

Item布局layout_margin == 0

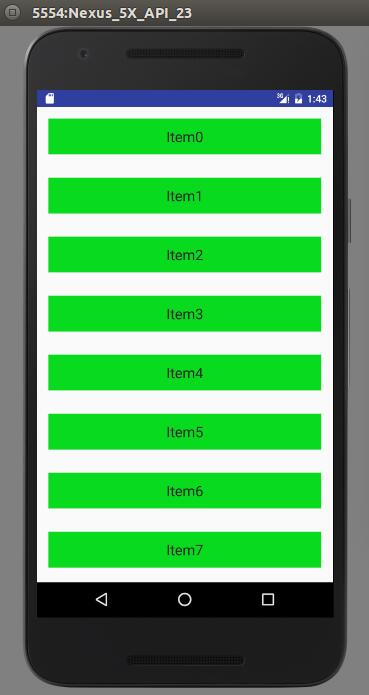

Item布局Layout_margin == 16dp

下面看代码的区别：
第一张图的代码，也就是每一个list_item的布局文件（下同）如下：

<?xml version="1.0" encoding="utf-8"?><LinearLayout xmlns:android="http://schemas.android.com/apk/res/android"android:orientation="vertical"android:layout_width="match_parent"android:layout_height="50dp"> <TextViewandroid:id="@+id/list_item"android:layout_width="match_parent" android:layout_height="match_parent"android:gravity="center"android:textSize="20sp"android:textColor="#262526"android:background="#08da1d"/></LinearLayout>

第二张图的代码：

<?xml version="1.0" encoding="utf-8"?><LinearLayout xmlns:android="http://schemas.android.com/apk/res/android"android:orientation="vertical"android:layout_width="match_parent"android:layout_height="50dp"android:layout_margin="16dp"> <TextViewandroid:id="@+id/list_item"android:layout_width="match_parent" android:layout_height="match_parent"android:gravity="center"android:textSize="20sp"android:textColor="#262526"android:background="#08da1d"/></LinearLayout>

仔细看一下，它们的不同之处，就是第二个图的代码中多了：
android:layout_margin = "16dp"
就多这一句而已。
所以到这里我们应该知道了ChildView是哪一部分了，就是图二中绿色这一部分，边距这一部分并不属于ChildView, 而是属于ChildView的布局。
这样我们了解ChildView之后，下面再来理解加入分隔线的原理就简单多了。
二. 理解加入分隔线的原理

在ListView中，Google为我们提供了SetDivider（Drawable divider）这样的方法来设置分隔线，那么在RecyclerView中，Google又为我们提供了什么样的方法去添加分隔线呢？通过查看官方文档，它，提供了:addItemDecoration（RecyclerView.ItemDecoration decor）这个方法了设置分隔线，那问题又来了，RecyclerView.ItemDecoration是什么东西呢？继续查：然后发现如下:它原来是一个类，里面封装了三个方法：
（1）void getItemOffsets （）
（2）void onDraw （）
（3）void onDrawOver （）
通过上面的三个方法，可以看出，这是要自己直接画上去，准确的说这几个方法是：添加Divider,主要是找到添加Divider的位置，而Divider是在drawable文件中写好了的。利用onDraw和onDrawOver都差不多，我们在创建自己的Decoration类继承RecyclerView.ItemDecoration的时候，我们只要重写getItemOffsets（），还有onDraw（）和onDrawOver两者其中之一就可以了.
那getItemOffsets（）方法有什么用呢？从字面意思就是Item要偏移，由于我们在Item和Item之间加入了分隔线，线其实本质就是一个长方形，也是用户自定义的，既然线也有长宽高，就画横线来说，上面的Item加入了分隔线，那下面的Item就要往下平移，平移的量就是分隔线的高度。不理解每关系，后面看代码就容易理解了。
现在我们知道了如何添加了，就是通过画，那到底是画在哪里呢？画的位置又怎么确定呢？下面看图：

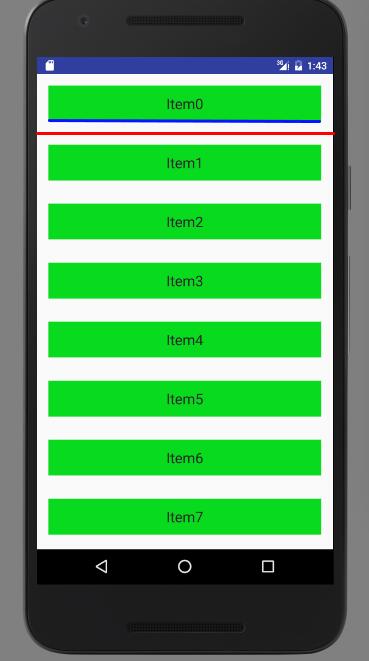

分隔线的位置图

我现在拿画横线来说，从上面这个图中，我们很容易就可以看到，我们画分隔线的位置，是在每一个Item的布局之间，注意：是布局之间。
好了，我们确定了画在哪里，那我们怎么确定画线的具体的坐标位置呢？也就是我们要确定：分隔线的left, top, right, Bottom. 在Adapter中，我们很容易通过parent（这个parent它其实就是我们能看到的部分）获取每一个childView：
（1）left：parent.getPaddingLeft（）
（2）right: parent. getWidth（）-parent.getPaddingRight（）;
（3）top : 就是红线的上面：我们通过ChildView.getBottom（）来得到这个Item的底部的高度，也就是蓝线位置，蓝线和红线之间间距：就是这个Item布局文件的：layout_marginBottom，然后top的位置就是两者之和。
（4）bttom: 就是top加上分隔线的高度：top+线高
通过上面的解析，你也许知道了加入分隔线的原理，不理解也没有关系，说也不是说得很清楚，下面直接上代码，通过代码来理解。
三. Talk is cheap, show you the code.

（1）首先，先来看主布局文件：activity_main.xml:

<?xml version="1.0" encoding="utf-8"?><android.support.design.widget.CoordinatorLayout xmlns:android="http://schemas.android.com/apk/res/android" xmlns:tools="http://schemas.android.com/tools"android:layout_width="match_parent" android:layout_height="match_parent" android:fitsSystemWindows="true" tools:context="com.study.wnw.recyclerviewdivider.MainActivity"> <android.support.v7.widget.RecyclerViewandroid:id="@+id/recyclerview"android:layout_width="match_parent"android:layout_height="match_parent"></android.support.v7.widget.RecyclerView></android.support.design.widget.CoordinatorLayout>

我在这里面仅仅加入了一个RecyclerView
（2）RecyclerView里面每个Item的布局文件：item_view.xml

<?xml version="1.0" encoding="utf-8"?><LinearLayout xmlns:android="http://schemas.android.com/apk/res/android"android:orientation="vertical"android:layout_width="match_parent" android:layout_height="50dp"android:layout_margin="16sp"> <TextViewandroid:id="@+id/list_item"android:layout_width="match_parent"android:layout_height="match_parent"android:gravity="center"android:textSize="20sp"android:textColor="#f7f4f7"android:background="#08da1d"/></LinearLayout>

这也没有什么可讲的，就是在里面添加一个TextView用来显示文本
（3）我们RecyclerView的适配器MyAdapater.java:

package com.study.wnw.recyclerviewdivider;import android.content.Context;import android.support.v7.widget.RecyclerView;import android.view.LayoutInflater;import android.view.View;import android.view.ViewGroup;import android.widget.TextView;import java.util.List;import java.util.concurrent.CopyOnWriteArrayList;/** * Created by wnw on 16-5-22. */public class MyAdapter extends RecyclerView.Adapter<RecyclerView.ViewHolder> { //定义一个集合，接收从Activity中传递过来的数据和上下文 private List<String> mList; private Context mContext; MyAdapter（Context context, List<String> list）{this.mContext = context;this.mList = list; } //得到child的数量 @Override public int getItemCount（） {return mList.size（）; } //创建ChildView @Override public RecyclerView.ViewHolder onCreateViewHolder（ViewGroup parent, int viewType） {View layout = LayoutInflater.from（mContext）.inflate（R.layout.item_view, parent, false）;return new MyHolder（layout）; } //将数据绑定到每一个childView中 @Override public void onBindViewHolder（RecyclerView.ViewHolder holder, int position） {if （holder instanceof MyHolder）{ final String itemText = mList.get（position）; （（MyHolder）holder）.tv.setText（itemText）;} } // 通过holder的方式来初始化每一个ChildView的内容 class MyHolder extends RecyclerView.ViewHolder{TextView tv;public MyHolder（View itemView） { super（itemView）; tv = （TextView）itemView.findViewById（R.id.list_item）;} }}

好了，这里也没有什么好讲的，也不是我们这篇文章的重点，下面重点来了。
（4）我们自定义的MyDecoration.java：（继承RecyclerView.ItemDecoration）

package com.study.wnw.recyclerviewdivider;import android.content.Context;import android.content.res.TypedArray;import android.graphics.Canvas;import android.graphics.Rect;import android.graphics.drawable.Drawable;import android.support.v7.widget.LinearLayoutManager;import android.support.v7.widget.RecyclerView;import android.util.Log;import android.view.View;/** * Created by wnw on 16-5-22. */public class MyDecoration extends RecyclerView.ItemDecoration{ private Context mContext; private Drawable mDivider; private int mOrientation; public static final int HORIZONTAL_LIST = LinearLayoutManager.HORIZONTAL; public static final int VERTICAL_LIST = LinearLayoutManager.VERTICAL; //我们通过获取系统属性中的listDivider来添加，在系统中的AppTheme中设置 public static final int[] ATRRS = new int[]{ android.R.attr.listDivider }; public MyDecoration（Context context, int orientation） {this.mContext = context;final TypedArray ta = context.obtainStyledAttributes（ATRRS）;this.mDivider = ta.getDrawable（0）;ta.recycle（）;setOrientation（orientation）; } //设置屏幕的方向 public void setOrientation（int orientation）{if （orientation ！= HORIZONTAL_LIST && orientation ！= VERTICAL_LIST）{ throw new IllegalArgumentException（"invalid orientation"）;}mOrientation = orientation; }@Override public void onDraw（Canvas c, RecyclerView parent, RecyclerView.State state） {if （mOrientation == HORIZONTAL_LIST）{ drawVerticalLine（c, parent, state）;}else { drawHorizontalLine（c, parent, state）;} } //画横线, 这里的parent其实是显示在屏幕显示的这部分 public void drawHorizontalLine（Canvas c, RecyclerView parent, RecyclerView.State state）{int left = parent.getPaddingLeft（）;int right = parent.getWidth（） - parent.getPaddingRight（）;final int childCount = parent.getChildCount（）;for （int i = 0; i < childCount; i++）{ final View child = parent.getChildAt（i）; //获得child的布局信息 final RecyclerView.LayoutParams params = （RecyclerView.LayoutParams）child.getLayoutParams（）; final int top = child.getBottom（） + params.bottomMargin; final int bottom = top + mDivider.getIntrinsicHeight（）; mDivider.setBounds（left, top, right, bottom）; mDivider.draw（c）; //Log.d（"wnw", left + " " + top + " "+right+" "+bottom+" "+i）;} } //画竖线 public void drawVerticalLine（Canvas c, RecyclerView parent, RecyclerView.State state）{int top = parent.getPaddingTop（）;int bottom = parent.getHeight（） - parent.getPaddingBottom（）;final int childCount = parent.getChildCount（）;for （int i = 0; i < childCount; i++）{ final View child = parent.getChildAt（i）;//获得child的布局信息 final RecyclerView.LayoutParams params = （RecyclerView.LayoutParams）child.getLayoutParams（）; final int left = child.getRight（） + params.rightMargin; final int right = left + mDivider.getIntrinsicWidth（）; mDivider.setBounds（left, top, right, bottom）; mDivider.draw（c）;} } //由于Divider也有长宽高，每一个Item需要向下或者向右偏移 @Override public void getItemOffsets（Rect outRect, View view, RecyclerView parent, RecyclerView.State state） {if（mOrientation == HORIZONTAL_LIST）{ //画横线，就是往下偏移一个分割线的高度 outRect.set（0, 0, 0, mDivider.getIntrinsicHeight（））;}else { //画竖线，就是往右偏移一个分割线的宽度 outRect.set（0, 0, mDivider.getIntrinsicWidth（）, 0）;} }}

从上面的代码中，我们还通过系统属性来适应屏幕的横屏和竖屏，然后确定画横的，还是竖的Divider，其实在里面我们做了三件事，第一件是：获取到系统中的listDivider，我们就是通过它在主题中去设置的，下面第（6）小点看一下代码就知道了。第二件事：就是找到我们需要添加Divider的位置，从onDraw方法中去找到，并将Divider添加进去。第三个是：得到Item的偏移量。
（5）看看我们的MainActivity.java

package com.study.wnw.recyclerviewdivider;import android.os.Bundle;import android.support.v7.app.AppCompatActivity;import android.support.v7.widget.LinearLayoutManager;import android.support.v7.widget.RecyclerView;import java.util.ArrayList;import java.util.List;public class MainActivity extends AppCompatActivity { //定义RecyclerView private RecyclerView mRecyclerView = null; //定义一个List集合，用于存放RecyclerView中的每一个数据 private List<String> mData = null; //定义一个Adapter private MyAdapter mAdapter;//定义一个LinearLayoutManager private LinearLayoutManager mLayoutManager; @Override protected void onCreate（Bundle savedInstanceState） {super.onCreate（savedInstanceState）;setContentView（R.layout.activity_main）;//RecyclerView三步曲+LayoutManagerinitView（）;initData（）;mAdapter = new MyAdapter（this,mData）;mRecyclerView.setLayoutManager（mLayoutManager）;mRecyclerView.setAdapter（mAdapter）; //这句就是添加我们自定义的分隔线mRecyclerView.addItemDecoration（new MyDecoration（this, MyDecoration.VERTICAL_LIST））; } //初始化View private void initView（）{mLayoutManager = new LinearLayoutManager（this）;mRecyclerView = （RecyclerView）findViewById（R.id.recyclerview）; } //初始化加载到RecyclerView中的数据, 我这里只是给每一个Item添加了String类型的数据 private void initData（）{mData = new ArrayList<String>（）;for （int i = 0; i < 20; i++）{ mData.add（"Item" + i）;} }}

（6）分隔线Divider的drawable文件：divider..xml

<?xml version="1.0" encoding="utf-8"?><shape xmlns:android="http://schemas.android.com/apk/res/android" android:shape="rectangle"> <solid android:color="#7b7a7a"/> <size android:height="1dp"/></shape>

我们在这里面，画了一个：rectangle, 给它填充颜色，还有高度，这样就搞定了，高度小，显示出来也是一条线：其实线的本质就是长方形。这里可以根据个人需要，画不同类型的divider
（7）在styles.xml的AppTheme中，设置listDivider为我们的divider.xml文件：

<style name="AppTheme" parent="Theme.AppCompat.Light.DarkActionBar"> <item name="android:listDivider">@drawable/divider</item></style>

这样，我们将系统的listDivider设置成我们自定义的divider. 还记得我们在MyDecoration中获取系统的listDivider这个属性吗，这样通过这个属性，我们就可以将我们的divider.xml文件和MyDecoration.java进行关联了。
到这里所有的工作就完成了，下面展示一下运行结果：

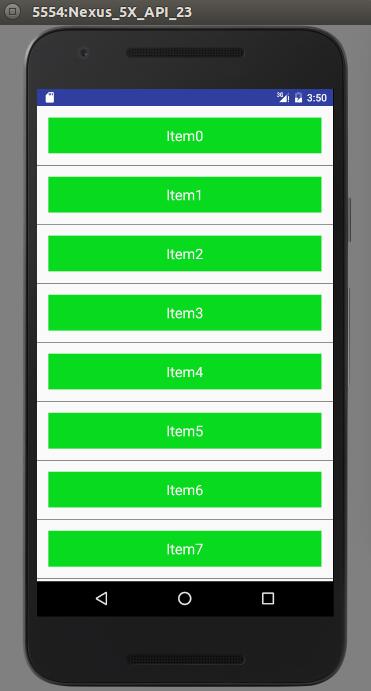

竖屏效果图

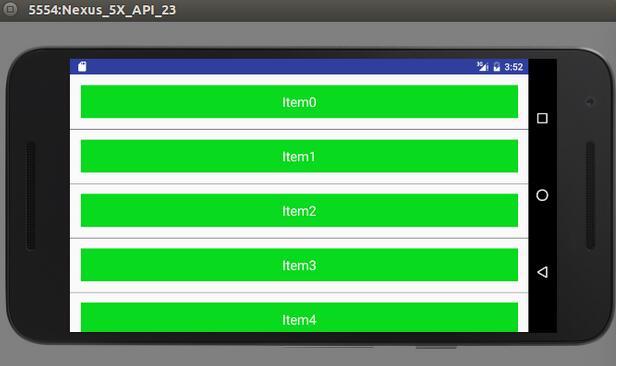

横屏效果图

经过几个小时的写作，终于搞定了，虽然仅仅是一个添加分隔线的功能，但是还是想尽可能的通过自己的语言去理解，去认知它的原理，这样做起来就简单多了。一开始的时候，我夜不知道怎么去用，也参考了别人写的文章，特别是鸿洋大神的：Android RecyclerView 使用完全解析体验艺术般的控件，写得特别的棒，从中也学到了一些知识。
好了，这篇文章暂时写到这里了，简单的介绍了一些RecyclerView分隔线的原理和添加方法，希望大家能够多多交流，过几天我会继续写下一篇文章，RecyclerView系列之（3）：为RecyclerView添加下拉刷新和上拉加载的功能。最后还是要感谢大家，感谢这个平台，能够让我们一起交流，一切学习。
