有几天没有更新博客了，不过本篇却准备了许久，希望能带给每一位开发者最简单高效的学习方式。废话到此为止，下面开始正文。

NFC（Near Field Communication，近场通信）是一种数据传输技术。与Wi-Fi、蓝牙、红外线等数据传输技术的一个主要差异就是有效距离一般不能超过4厘米。但是NFC传输速度要比红外快。目前NFC已经出现了一些应用，例如电子标签识别、刷手机、点对点付款、身份识别、信息记录等，本篇文章的目的是为大家揭开NFC标签的面纱。
NFC标签 NFC仿真卡
下面我们先从NFC的工作模式开始阐述NFC，开发NFC必先了解NFC。
1.NFC的工作模式
NFC支持如下3种工作模式：读卡器模式（Reader/writer mode）、仿真卡模式（Card Emulation Mode）、点对点模式（P2P mode）。
下来分别看一下这三种模式：
（1）读卡器模式
数据在NFC芯片中，可以简单理解成“刷标签”。本质上就是通过支持NFC的手机或其它电子设备从带有NFC芯片的标签、贴纸、名片等媒介中读写信息。通常NFC标签是不需要外部供电的。当支持NFC的外设向NFC读写数据时，它会发送某种磁场，而这个磁场会自动的向NFC标签供电。
（2）仿真卡模式
数据在支持NFC的手机或其它电子设备中，可以简单理解成“刷手机”。本质上就是将支持NFC的手机或其它电子设备当成借记卡、公交卡、门禁卡等IC卡使用。基本原理是将相应IC卡中的信息凭证封装成数据包存储在支持NFC的外设中 。
在使用时还需要一个NFC射频器（相当于刷卡器）。将手机靠近NFC射频器，手机就会接收到NFC射频器发过来的信号，在通过一系列复杂的验证后，将IC卡的相应信息传入NFC射频器，最后这些IC卡数据会传入NFC射频器连接的电脑，并进行相应的处理（如电子转帐、开门等操作）。
（3）点对点模式
该模式与蓝牙、红外差不多，用于不同NFC设备之间进行数据交换，不过这个模式已经没有有“刷”的感觉了。其有效距离一般不能超过4厘米，但传输建立速度要比红外和蓝牙技术快很多，传输速度比红外块得多，如过双方都使用Android4.2，NFC会直接利用蓝牙传输。这种技术被称为Android Beam。所以使用Android Beam传输数据的两部设备不再限于4厘米之内。
点对点模式的典型应用是两部支持NFC的手机或平板电脑实现数据的点对点传输，例如，交换图片或同步设备联系人。因此，通过NFC，多个设备如数字相机，计算机，手机之间，都可以快速连接，并交换资料或者服务。
下面看一下NFC、蓝牙和红外之间的差异：
对比项NFC蓝牙红外
网络类型点对点单点对多点点对点
有效距离<=0.1m<=10m，最新的蓝牙4.0有效距离可达100m一般在1m以内，热技术连接，不稳定
传输速度最大424kbps最大24Mbps慢速115.2kbps，快速4Mbps
建立时间<0.1s6s0.5s
安全性安全，硬件实现安全，软件实现不安全，使用IRFM时除外
通信模式主动-主动/被动主动-主动主动-主动
成本低中低

2.Android对NFC的支持
不同的NFC标签之间差异很大，有的只支持简单的读写操作，有时还会采用支持一次性写入的芯片，将NFC标签设计成只读的。当然，也存在一些复杂的NFC标签，例如，有一些NFC标签可以通过硬件加密的方式限制对某一区域的访问。还有一些标签自带操作环境，允许NFC设备与这些标签进行更复杂的交互。这些标签中的数据也会采用不同的格式。但Android SDK API主要支持NFC论坛标准（Forum Standard），这种标准被称为NDEF（NFC Data Exchange Format，NFC数据交换格式）。
NDEF格式其实就类似于硬盘的NTFS，下面我们看一下NDEF数据：
（1）NDEF数据的操作
Android SDK API支持如下3种NDEF数据的操作：
1）从NFC标签读取NDEF格式的数据。

2）向NFC标签写入NDEF格式的数据。

3）通过Android Beam技术将NDEF数据发送到另一部NFC设备。
用于描述NDEF格式数据的两个类：
1）NdefMessage：描述NDEF格式的信息，实际上我们写入NFC标签的就是NdefMessage对象。

2）NdefRecord：描述NDEF信息的一个信息段，一个NdefMessage可能包含一个或者多个NdefRecord。
NdefMessage和NdefRecord是Android NFC技术的核心类，无论读写NDEF格式的NFC标签，还是通过Android Beam技术传递Ndef格式的数据，都需要这两个类。
（2）非NDEF数据的操作
对于某些特殊需求，可能要存任意的数据，对于这些数据，我们就需要自定义格式。这些数据格式实际上就是普通的字节流，至于字节流中的数据代表什么，就由开发人员自己定义了。
（3）编写NFC程序的基本步骤
1）设置权限，限制Android版本、安装的设备：
<uses-sdk android:minSdkVersion="14"/><uses-permission android:name="android.permission.NFC" /><！-- 要求当前设备必须要有NFC芯片 --><uses-feature android:name="android.hardware.nfc" android:required="true" />
2）定义可接收Tag的Activity
Activity清单需要配置一下launchMode属性：
<activityandroid:name=".TagTextActivity"android:launchMode="singleTop"/>
而Activity中，我们也抽取了一个通用的BaseNfcActivity，如下（后面的Activity实现都继承于BaseNfcActivity）：
/** * 1.子类需要在onCreate方法中做Activity初始化。 * 2.子类需要在onNewIntent方法中进行NFC标签相关操作。 *当launchMode设置为singleTop时，第一次运行调用onCreate方法， *第二次运行将不会创建新的Activity实例，将调用onNewIntent方法 *所以我们获取intent传递过来的Tag数据操作放在onNewIntent方法中执行 *如果在栈中已经有该Activity的实例，就重用该实例（会调用实例的onNewIntent（）） *只要NFC标签靠近就执行 */public class BaseNfcActivity extends AppCompatActivity {private NfcAdapter mNfcAdapter;private PendingIntent mPendingIntent;/** * 启动Activity，界面可见时 */@Overrideprotected void onStart（） {super.onStart（）;mNfcAdapter = NfcAdapter.getDefaultAdapter（this）;//一旦截获NFC消息，就会通过PendingIntent调用窗口mPendingIntent = PendingIntent.getActivity（this, 0, new Intent（this, getClass（））, 0）;}/** * 获得焦点，按钮可以点击 */@Overridepublic void onResume（） {super.onResume（）;//设置处理优于所有其他NFC的处理if （mNfcAdapter ！= null）mNfcAdapter.enableForegroundDispatch（this, mPendingIntent, null, null）;}/** * 暂停Activity，界面获取焦点，按钮可以点击 */@Overridepublic void onPause（） {super.onPause（）;//恢复默认状态if （mNfcAdapter ！= null）mNfcAdapter.disableForegroundDispatch（this）;}}
注意：通常来说，所有处理NFC的Activity都要设置launchMode属性为singleTop或者singleTask，保证了无论NFC标签靠近手机多少次，Activity实例只有一个。
接下来看几个具体的NFC标签应用实例，通过情景学习快速掌握NFC技术：
3.两个NFC标签的简单实例
1.利用NFC标签让Android自动运行程序
场景是这样的：现将应用程序的包写到NFC程序上，然后我们将NFC标签靠近Android手机，手机就会自动运行包所对应的程序，这个是NFC比较基本的一个应用。下面以贴近标签自动运行Android自带的“短信”为例。
向NFC标签写入数据一般分为三步：
1）获取Tag对象
Tag tag = intent.getParcelableExtra（NfcAdapter.EXTRA_TAG）;
2）判断NFC标签的数据类型（通过Ndef.get方法）
Ndef ndef = Ndef.get（tag）;
3）写入数据
ndef.writeNdefMessage（ndefMessage）;
详细实现代码如下：
public class RunAppActivity extends BaseNfcActivity{private String mPackageName = "com.android.mms";//短信@Overrideprotected void onCreate（Bundle savedInstanceState） {super.onCreate（savedInstanceState）;setContentView（R.layout.activity_main）;}@Overridepublic void onNewIntent（Intent intent） {if （mPackageName == null）return;//1.获取Tag对象Tag detectedTag = intent.getParcelableExtra（NfcAdapter.EXTRA_TAG）;writeNFCTag（detectedTag）;}/** * 往标签写数据的方法 * * @param tag */public void writeNFCTag（Tag tag） {if （tag == null） {return;}NdefMessage ndefMessage = new NdefMessage（new NdefRecord[]{NdefRecord.createApplicationRecord（mPackageName）}）;//转换成字节获得大小int size = ndefMessage.toByteArray（）.length;try {//2.判断NFC标签的数据类型（通过Ndef.get方法）Ndef ndef = Ndef.get（tag）;//判断是否为NDEF标签if （ndef ！= null） {ndef.connect（）;//判断是否支持可写if （！ndef.isWritable（）） {return;}//判断标签的容量是否够用if （ndef.getMaxSize（） < size） {return;}//3.写入数据ndef.writeNdefMessage（ndefMessage）;Toast.makeText（this, "写入成功", Toast.LENGTH_SHORT）.show（）;} else { //当我们买回来的NFC标签是没有格式化的，或者没有分区的执行此步//Ndef格式类NdefFormatable format = NdefFormatable.get（tag）;//判断是否获得了NdefFormatable对象，有一些标签是只读的或者不允许格式化的if （format ！= null） {//连接format.connect（）;//格式化并将信息写入标签format.format（ndefMessage）;Toast.makeText（this, "写入成功", Toast.LENGTH_SHORT）.show（）;} else {Toast.makeText（this, "写入失败", Toast.LENGTH_SHORT）.show（）;}}} catch （Exception e） {}}}
注意：设置 RunAppActivity 的 launchMode 属性为 singleTop。

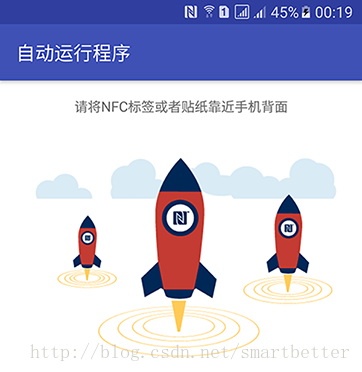

现在看一下效果图：

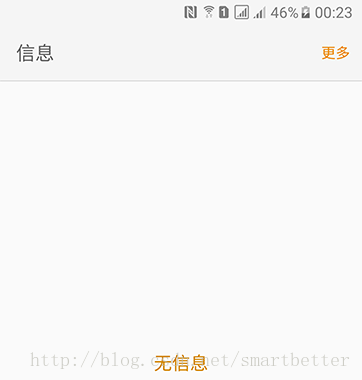

将NFC标签贴近手机背面，自动写入数据，此时退出所有程序，返回桌面，然后再将NFC标签贴近手机背面，将会看到自动打开了“短信”。

下来再看一个有趣的例子：
2.利用NFC标签让Android自动打开网页
如何让NFC标签贴近手机，手机可以自动打开一个网页呢？
首先我们创建一个NdefRecord，Android已经为我们提供好了这样的方法：
//直接接受一个Uripublic NdefRecord createUri（String uriString）; //接受一个Uri的对象public NdefRecord createUri（Uri uri）;
实现代码对比“3.利用NFC标签让Android自动运行程序”部分只是修改了writeNFCTag方法中
NdefMessage ndefMessage = new NdefMessage（new NdefRecord[]{NdefRecord.createApplicationRecord（mPackageName）}）;
为
NdefMessage ndefMessage = new NdefMessage（new NdefRecord[]{NdefRecord.createUri（Uri.parse（http://www.baidu.com））}）;
其余不变。

上面这个功能还是比较有用的，例如我们往某些商品上贴上NFC标签，里面写入该商品的详细介绍网页Uri，当用户贴近商品时，就会自动打开该商品的详情介绍。
通过上面这两个案例的学习相信很多人已经对NFC感起了兴趣，那么下来渗透式的分析一下NDEF文本格式，看看NDEF到底是个什么东西。
4.NDEF文本格式深度解析
获取NFC标签中的数据要通过 NdefRecord.getPayload 方法完成。当然，在处理这些数据之前，最好判断一下NdefRecord对象中存储的是不是NDEF文本格式数据。
（1）判断数据是否为NDEF格式
1）TNF（类型名格式，Type Name Format）必须是NdefRecord.TNF_WELL_KNOWN。

2）可变的长度类型必须是NdefRecord.RTD_TEXT。
如果这两个标准同时满足，那么就为NDEF格式。
（2）NDEF文本格式规范
不管什么格式的数据本质上都是由一些字节组成的。对于NDEF文本格式来说，这些数据的第1个字节描述了数据的状态，然后若干个字节描述文本的语言编码，最后剩余字节表示文本数据。这些数据格式由NFC Forum的相关规范定义，可以通过 http://members.nfc-forum.org/specs/spec_dashboard 下载相关的规范。
下面这两张表是规范中 3.2节 相对重要的翻译部分：
NDEF文本数据格式：
偏移量长度（bytes）描述
01状态字节，见下表（状态字节编码格式）
1nISO/IANA语言编码。例如”en-US”，”fr-CA”。编码格式是US-ASCII，长度（n）由状态字节的后6位指定。
n+1m文本数据。编码格式是UTF-8或UTF-16。编码格式由状态字节的前3位指定。

状态字节编码格式：
字节位（0是最低位，7是最高位）含义
70:文本编码为UTF-8，1:文本编码为UTF-16
6必须设为0
5..0语言编码的长度（占用的字节个数）

下面我们动手实现NFC标签中的文本数据的读写操作：
1.读NFC标签文本数据

public class ReadTextActivity extends BaseNfcActivity {private TextView mNfcText;private String mTagText;@Overrideprotected void onCreate（Bundle savedInstanceState） {super.onCreate（savedInstanceState）;setContentView（R.layout.activity_read_text）;mNfcText = （TextView） findViewById（R.id.tv_nfctext）;}@Overridepublic void onNewIntent（Intent intent） {//1.获取Tag对象Tag detectedTag = intent.getParcelableExtra（NfcAdapter.EXTRA_TAG）;//2.获取Ndef的实例Ndef ndef = Ndef.get（detectedTag）;mTagText = ndef.getType（） + "
maxsize:" + ndef.getMaxSize（） + "bytes

";readNfcTag（intent）;mNfcText.setText（mTagText）;}/** * 读取NFC标签文本数据 */private void readNfcTag（Intent intent） {if （NfcAdapter.ACTION_NDEF_DISCOVERED.equals（intent.getAction（））） {Parcelable[] rawMsgs = intent.getParcelableArrayExtra（NfcAdapter.EXTRA_NDEF_MESSAGES）;NdefMessage msgs[] = null;int contentSize = 0;if （rawMsgs ！= null） {msgs = new NdefMessage[rawMsgs.length];for （int i = 0; i < rawMsgs.length; i++） {msgs[i] = （NdefMessage） rawMsgs[i];contentSize += msgs[i].toByteArray（）.length;}}try {if （msgs ！= null） {NdefRecord record = msgs[0].getRecords（）[0];String textRecord = parseTextRecord（record）;mTagText += textRecord + "

text
" + contentSize + " bytes";}} catch （Exception e） {}}}/** * 解析NDEF文本数据，从第三个字节开始，后面的文本数据 * @param ndefRecord * @return */public static String parseTextRecord（NdefRecord ndefRecord） {/** * 判断数据是否为NDEF格式 *///判断TNFif （ndefRecord.getTnf（） ！= NdefRecord.TNF_WELL_KNOWN） {return null;}//判断可变的长度的类型if （！Arrays.equals（ndefRecord.getType（）, NdefRecord.RTD_TEXT）） {return null;}try {//获得字节数组，然后进行分析byte[] payload = ndefRecord.getPayload（）;//下面开始NDEF文本数据第一个字节，状态字节//判断文本是基于UTF-8还是UTF-16的，取第一个字节"位与"上16进制的80，16进制的80也就是最高位是1，//其他位都是0，所以进行"位与"运算后就会保留最高位String textEncoding = （（payload[0] & 0x80） == 0） ? "UTF-8" : "UTF-16";//3f最高两位是0，第六位是1，所以进行"位与"运算后获得第六位int languageCodeLength = payload[0] & 0x3f;//下面开始NDEF文本数据第二个字节，语言编码//获得语言编码String languageCode = new String（payload, 1, languageCodeLength, "US-ASCII"）;//下面开始NDEF文本数据后面的字节，解析出文本String textRecord = new String（payload, languageCodeLength + 1,payload.length - languageCodeLength - 1, textEncoding）;return textRecord;} catch （Exception e） {throw new IllegalArgumentException（）;}}}
注意：Activity清单需要配置一下launchMode属性（后面一样要注意）：
<activityandroid:name=".ReadTextActivity"android:launchMode="singleTop"/>
2.写NFC标签文本数据
public class WriteTextActivity extends BaseNfcActivity {private String mText = "NFC-NewText-123";@Overrideprotected void onCreate（Bundle savedInstanceState） {super.onCreate（savedInstanceState）;setContentView（R.layout.activity_write_text）;}@Overridepublic void onNewIntent（Intent intent） {if （mText == null）return;//获取Tag对象Tag detectedTag = intent.getParcelableExtra（NfcAdapter.EXTRA_TAG）;NdefMessage ndefMessage = new NdefMessage（new NdefRecord[] { createTextRecord（mText） }）;boolean result = writeTag（ndefMessage, detectedTag）;if （result）{Toast.makeText（this, "写入成功", Toast.LENGTH_SHORT）.show（）;} else {Toast.makeText（this, "写入失败", Toast.LENGTH_SHORT）.show（）;}}/** * 创建NDEF文本数据 * @param text * @return */public static NdefRecord createTextRecord（String text） {byte[] langBytes = Locale.CHINA.getLanguage（）.getBytes（Charset.forName（"US-ASCII"））;Charset utfEncoding = Charset.forName（"UTF-8"）;//将文本转换为UTF-8格式byte[] textBytes = text.getBytes（utfEncoding）;//设置状态字节编码最高位数为0int utfBit = 0;//定义状态字节char status = （char） （utfBit + langBytes.length）;byte[] data = new byte[1 + langBytes.length + textBytes.length];//设置第一个状态字节，先将状态码转换成字节data[0] = （byte） status;//设置语言编码，使用数组拷贝方法，从0开始拷贝到data中，拷贝到data的1到langBytes.length的位置System.arraycopy（langBytes, 0, data, 1, langBytes.length）;//设置文本字节，使用数组拷贝方法，从0开始拷贝到data中，拷贝到data的1 + langBytes.length//到textBytes.length的位置System.arraycopy（textBytes, 0, data, 1 + langBytes.length, textBytes.length）;//通过字节传入NdefRecord对象//NdefRecord.RTD_TEXT：传入类型 读写NdefRecord ndefRecord = new NdefRecord（NdefRecord.TNF_WELL_KNOWN,NdefRecord.RTD_TEXT, new byte[0], data）;return ndefRecord;}/** * 写数据 * @param ndefMessage 创建好的NDEF文本数据 * @param tag 标签 * @return */public static boolean writeTag（NdefMessage ndefMessage, Tag tag） {try {Ndef ndef = Ndef.get（tag）;ndef.connect（）;ndef.writeNdefMessage（ndefMessage）;return true;} catch （Exception e） {}return false;}}

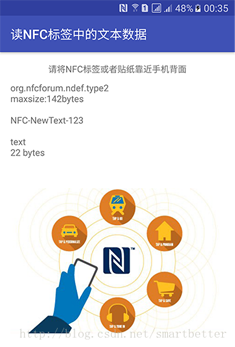

我们将手机贴近NFC标签，当写入成功会弹出“写入成功”的吐司。下面我们再验证一下是否成功写入：

我们看到，数据已经写入成功了，说明到此我们已经成功的读写NFC标签中的文本数据了。
5.NDEF Uri格式深度解析
与NDEF文本格式一样，存储在NFC标签中的Uri也有一定的格式，http://members.nfc-forum.org/specs/spec_dashboard
（1）Uri的格式规范要比文本格式简单一些：
Name偏移大小值描述
识别码01byteUri识别码用于存储已知Uri的前缀
Uri字段1NUTF-8类型字符串用于存储剩余字符串

（2）Uri的前缀如下（都是十六进制的一个数）：

十进制十六进制协议十进制十六进制协议
00x00N/A10x01http://www.
20x02https://www.30x03http://
40x04https://50x05tel:
60x06mailto:70x07ftp://anonymous:anonymous@
80x08ftp://ftp.90x09ftps://
100x0Asftp://110x0Bsmb://
120x0Cnfs://130x0Dftp://
140x0Edav://150x0Fnews:
160x10telnet://170x11imap:
180x12rtsp://190x13urn:
200x14pop:210x15sip:
220x16sips:230x17tftp:
240x18btspp://250x19btl2cap://
260x1Abtgoep://270x1Btcpobex://
280x1Cirdaobex://290x1Dfile://
300x1Eurn:epc:id:310x1Furn:epc:tag:
320x20urn:epc:pat:330x21urn:epc:raw:
340x22urn:epc:350x23urn:nfc:

每一个协议，都是用十六进制来存储于识别码位置（占1byte）。
是不是相对简单了些，那么下来我们来解析一个Uri。
（3）预先定义已知Uri前缀
这里我们定义一个UriPrefix类，以便方便的获取Uri前缀：

public class UriPrefix {public static final Map<Byte, String> URI_PREFIX_MAP = new HashMap<Byte, String>（）;// 预先定义已知Uri前缀static {URI_PREFIX_MAP.put（（byte） 0x00, ""）;URI_PREFIX_MAP.put（（byte） 0x01, "http://www."）;URI_PREFIX_MAP.put（（byte） 0x02, "https://www."）;URI_PREFIX_MAP.put（（byte） 0x03, "http://"）;URI_PREFIX_MAP.put（（byte） 0x04, "https://"）;URI_PREFIX_MAP.put（（byte） 0x05, "tel:"）;URI_PREFIX_MAP.put（（byte） 0x06, "mailto:"）;URI_PREFIX_MAP.put（（byte） 0x07, "ftp://anonymous:anonymous@"）;URI_PREFIX_MAP.put（（byte） 0x08, "ftp://ftp."）;URI_PREFIX_MAP.put（（byte） 0x09, "ftps://"）;URI_PREFIX_MAP.put（（byte） 0x0A, "sftp://"）;URI_PREFIX_MAP.put（（byte） 0x0B, "smb://"）;URI_PREFIX_MAP.put（（byte） 0x0C, "nfs://"）;URI_PREFIX_MAP.put（（byte） 0x0D, "ftp://"）;URI_PREFIX_MAP.put（（byte） 0x0E, "dav://"）;URI_PREFIX_MAP.put（（byte） 0x0F, "news:"）;URI_PREFIX_MAP.put（（byte） 0x10, "telnet://"）;URI_PREFIX_MAP.put（（byte） 0x11, "imap:"）;URI_PREFIX_MAP.put（（byte） 0x12, "rtsp://"）;URI_PREFIX_MAP.put（（byte） 0x13, "urn:"）;URI_PREFIX_MAP.put（（byte） 0x14, "pop:"）;URI_PREFIX_MAP.put（（byte） 0x15, "sip:"）;URI_PREFIX_MAP.put（（byte） 0x16, "sips:"）;URI_PREFIX_MAP.put（（byte） 0x17, "tftp:"）;URI_PREFIX_MAP.put（（byte） 0x18, "btspp://"）;URI_PREFIX_MAP.put（（byte） 0x19, "btl2cap://"）;URI_PREFIX_MAP.put（（byte） 0x1A, "btgoep://"）;URI_PREFIX_MAP.put（（byte） 0x1B, "tcpobex://"）;URI_PREFIX_MAP.put（（byte） 0x1C, "irdaobex://"）;URI_PREFIX_MAP.put（（byte） 0x1D, "file://"）;URI_PREFIX_MAP.put（（byte） 0x1E, "urn:epc:id:"）;URI_PREFIX_MAP.put（（byte） 0x1F, "urn:epc:tag:"）;URI_PREFIX_MAP.put（（byte） 0x20, "urn:epc:pat:"）;URI_PREFIX_MAP.put（（byte） 0x21, "urn:epc:raw:"）;URI_PREFIX_MAP.put（（byte） 0x22, "urn:epc:"）;URI_PREFIX_MAP.put（（byte） 0x23, "urn:nfc:"）;}}
然后我们来看一下清单文件中Activity的相关配置：
<activityandroid:name=".ReadWriteUriActivity"android:label="读写NFC标签的Uri"android:launchMode="singleTop" ><intent-filter><action android:name="android.nfc.action.NDEF_DISCOVERED" /><category android:name="android.intent.category.DEFAULT" /><！-- 拦截NFC标签中存储有以下Uri前缀的 --><data android:scheme="http" /><data android:scheme="https" /><data android:scheme="ftp" /></intent-filter><intent-filter><action android:name="android.nfc.action.NDEF_DISCOVERED" /><category android:name="android.intent.category.DEFAULT" /><！-- 定义可以拦截文本 --><data android:mimeType="text/plain" /></intent-filter></activity>
好了，接下来就可以进行读写NFC标签中的Uri数据了：
1.读NFC标签中的Uri数据
public class ReadUriActivity extends BaseNfcActivity {private TextView mNfcText;private String mTagText;@Overridepublic void onCreate（Bundle savedInstanceState） {super.onCreate（savedInstanceState）;setContentView（R.layout.activity_read_uri）;mNfcText = （TextView） findViewById（R.id.tv_nfctext）;}@Overridepublic void onNewIntent（Intent intent） {//获取Tag对象Tag detectedTag = intent.getParcelableExtra（NfcAdapter.EXTRA_TAG）;//获取Ndef的实例Ndef ndef = Ndef.get（detectedTag）;mTagText = ndef.getType（） + "
 max size:" + ndef.getMaxSize（） + " bytes

";readNfcTag（intent）;mNfcText.setText（mTagText）;}/** * 读取NFC标签Uri */private void readNfcTag（Intent intent） {if （NfcAdapter.ACTION_NDEF_DISCOVERED.equals（intent.getAction（））） {Parcelable[] rawMsgs = intent.getParcelableArrayExtra（NfcAdapter.EXTRA_NDEF_MESSAGES）;NdefMessage ndefMessage = null;int contentSize = 0;if （rawMsgs ！= null） {if （rawMsgs.length > 0） {ndefMessage = （NdefMessage） rawMsgs[0];contentSize = ndefMessage.toByteArray（）.length;} else {return;}}try {NdefRecord ndefRecord = ndefMessage.getRecords（）[0];Log.i（"JAVA",ndefRecord.toString（））;Uri uri = parse（ndefRecord）;Log.i（"JAVA","uri:"+uri.toString（））;mTagText += uri.toString（） + "

Uri
" + contentSize + " bytes";} catch （Exception e） {}}}/** * 解析NdefRecord中Uri数据 * @param record * @return */public static Uri parse（NdefRecord record） {short tnf = record.getTnf（）;if （tnf == NdefRecord.TNF_WELL_KNOWN） {return parseWellKnown（record）;} else if （tnf == NdefRecord.TNF_ABSOLUTE_URI） {return parseAbsolute（record）;}throw new IllegalArgumentException（"Unknown TNF " + tnf）;}/** * 处理绝对的Uri * 没有Uri识别码，也就是没有Uri前缀，存储的全部是字符串 * @param ndefRecord 描述NDEF信息的一个信息段，一个NdefMessage可能包含一个或者多个NdefRecord * @return */private static Uri parseAbsolute（NdefRecord ndefRecord） {//获取所有的字节数据byte[] payload = ndefRecord.getPayload（）;Uri uri = Uri.parse（new String（payload, Charset.forName（"UTF-8"）））;return uri;}/** * 处理已知类型的Uri * @param ndefRecord * @return */private static Uri parseWellKnown（NdefRecord ndefRecord） {//判断数据是否是Uri类型的if （！Arrays.equals（ndefRecord.getType（）, NdefRecord.RTD_URI））return null;//获取所有的字节数据byte[] payload = ndefRecord.getPayload（）;String prefix = UriPrefix.URI_PREFIX_MAP.get（payload[0]）;byte[] prefixBytes = prefix.getBytes（Charset.forName（"UTF-8"））;byte[] fullUri = new byte[prefixBytes.length + payload.length - 1];System.arraycopy（prefixBytes, 0, fullUri, 0, prefixBytes.length）;System.arraycopy（payload, 1, fullUri, prefixBytes.length, payload.length - 1）;Uri uri = Uri.parse（new String（fullUri, Charset.forName（"UTF-8"）））;return uri;}}
2.写NFC标签中的Uri数据
public class WriteUriActivity extends BaseNfcActivity {private String mUri = "http://www.baidu.com";@Overridepublic void onCreate（Bundle savedInstanceState） {super.onCreate（savedInstanceState）;setContentView（R.layout.activity_write_uri）;}public void onNewIntent（Intent intent） {Tag detectedTag = intent.getParcelableExtra（NfcAdapter.EXTRA_TAG）;NdefMessage ndefMessage = new NdefMessage（new NdefRecord[]{createUriRecord（mUri）}）;boolean result = writeTag（ndefMessage, detectedTag）;if （result）{Toast.makeText（this, "写入成功", Toast.LENGTH_SHORT）.show（）;} else {Toast.makeText（this, "写入失败", Toast.LENGTH_SHORT）.show（）;}}/** * 将Uri转成NdefRecord * @param uriStr * @return */public static NdefRecord createUriRecord（String uriStr） {byte prefix = 0;for （Byte b : UriPrefix.URI_PREFIX_MAP.keySet（）） {String prefixStr = UriPrefix.URI_PREFIX_MAP.get（b）.toLowerCase（）;if （"".equals（prefixStr））continue;if （uriStr.toLowerCase（）.startsWith（prefixStr）） {prefix = b;uriStr = uriStr.substring（prefixStr.length（））;break;}}byte[] data = new byte[1 + uriStr.length（）];data[0] = prefix;System.arraycopy（uriStr.getBytes（）, 0, data, 1, uriStr.length（））;NdefRecord record = new NdefRecord（NdefRecord.TNF_WELL_KNOWN, NdefRecord.RTD_URI, new byte[0], data）;return record;}/** * 写入标签 * @param message * @param tag * @return */public static boolean writeTag（NdefMessage message, Tag tag） {int size = message.toByteArray（）.length;try {Ndef ndef = Ndef.get（tag）;if （ndef ！= null） {ndef.connect（）;if （！ndef.isWritable（）） {return false;}if （ndef.getMaxSize（） < size） {return false;}ndef.writeNdefMessage（message）;return true;}} catch （Exception e） {}return false;}}
我们将手机贴近NFC标签，写入成功后验证一下是否成功写入：

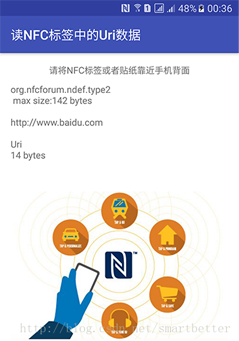

读NFC标签中的Uri数据
我们看到，数据已经写入成功了，说明到此我们已经成功的读写NFC标签中的Uri数据了。
到这里，NDEF格式就大致说完了，那么接下来看一下非NDEF格式的数据。
6.非NDEF格式深度解析
1.MifareUltralight数据格式
将NFC标签的存储区域分为16个页，每一个页可以存储4个字节，一个可存储64个字节（512位）。页码从0开始（0至15）。前4页（0至3）存储了NFC标签相关的信息（如NFC标签的序列号、控制位等）。从第5页开始存储实际的数据（4至15页）。
使用MifareUltralight.get方法获取MifareUltralight对象，然后调用MifareUltralight.connect方法进行连接，并使用MifareUltralight.writePage方法每次写入1页（4个字节）。也可以使用MifareUltralight.readPages方法每次连续读取4页。如果读取的页的序号超过15，则从头开始读。例如，从第15页（序号为14）开始读。readPages方法会读取14、15、0、1页的数据。
2.读MifareUltralight格式数据
public class ReadMUActivity extends BaseNfcActivity {@Overridepublic void onCreate（Bundle savedInstanceState） {super.onCreate（savedInstanceState）;setContentView（R.layout.activity_read_mu）;}@Overridepublic void onNewIntent（Intent intent） {Tag tag = intent.getParcelableExtra（NfcAdapter.EXTRA_TAG）;String[] techList = tag.getTechList（）;boolean haveMifareUltralight = false;for （String tech : techList） {if （tech.indexOf（"MifareUltralight"） >= 0） {haveMifareUltralight = true;break;}}if （！haveMifareUltralight） {Toast.makeText（this, "不支持MifareUltralight数据格式", Toast.LENGTH_SHORT）.show（）;return;}String data = readTag（tag）;if （data ！= null）Toast.makeText（this, data, Toast.LENGTH_SHORT）.show（）;}public String readTag（Tag tag） {MifareUltralight ultralight = MifareUltralight.get（tag）;try {ultralight.connect（）;byte[] data = ultralight.readPages（4）;return new String（data, Charset.forName（"GB2312"））;} catch （Exception e） {} finally {try {ultralight.close（）;} catch （Exception e） {}}return null;}}
3.写MifareUltralight格式数据
public class WriteMUActivity extends BaseNfcActivity {@Overridepublic void onCreate（Bundle savedInstanceState） {super.onCreate（savedInstanceState）;setContentView（R.layout.activity_write_mu）;}@Overridepublic void onNewIntent（Intent intent） {Tag tag = intent.getParcelableExtra（NfcAdapter.EXTRA_TAG）;String[] techList = tag.getTechList（）;boolean haveMifareUltralight = false;for （String tech : techList） {if （tech.indexOf（"MifareUltralight"） >= 0） {haveMifareUltralight = true;break;}}if （！haveMifareUltralight） {Toast.makeText（this, "不支持MifareUltralight数据格式", Toast.LENGTH_SHORT）.show（）;return;}writeTag（tag）;}public void writeTag（Tag tag） {MifareUltralight ultralight = MifareUltralight.get（tag）;try {ultralight.connect（）;//写入八个汉字，从第五页开始写，中文需要转换成GB2312格式ultralight.writePage（4, "北京".getBytes（Charset.forName（"GB2312"）））;ultralight.writePage（5, "上海".getBytes（Charset.forName（"GB2312"）））;ultralight.writePage（6, "广州".getBytes（Charset.forName（"GB2312"）））;ultralight.writePage（7, "天津".getBytes（Charset.forName（"GB2312"）））;Toast.makeText（this, "写入成功", Toast.LENGTH_SHORT）.show（）;} catch （Exception e） {} finally {try {ultralight.close（）;} catch （Exception e） {}}}}
我们将手机贴近NFC标签，写入成功后验证一下是否成功写入：

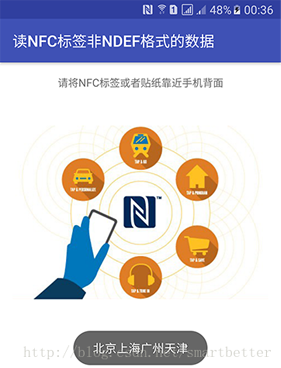

读NFC标签非NDEF格式的数据
我们看到，弹出了“北京上海广州天津”，说明数据已经写入成功了，说明到此我们已经成功的读写NFC非NDEF格式的数据了。

源码下载：demo
以上就是本文的全部内容，希望对大家的学习有所帮助，也希望大家多多支持脚本之家。
