Android组件DrawerLayout仿网易新闻v4.4侧滑菜单

概述
今天这篇博客将记录一些关于DrawerLayout的基本用法，我想关于DrawerLayout的用法也许有不少不够了解，这也是比较正常的事情，因为DrawerLayout作为Android组件是Google后来在android中添加的，在android.support.v4包下。那么，DrawerLayout是一个怎么的组件呢？我们知道，当我们使用Android上各类App的时候，是不是注意过App主页上通常有一个“侧滑菜单”？关于侧滑菜单的实现，我在前面博客里有一些介绍，想多些了解的朋友请移步：

Android自定义控件——侧滑菜单
Android自定义控件——开源组件SlidingMenu的项目集成

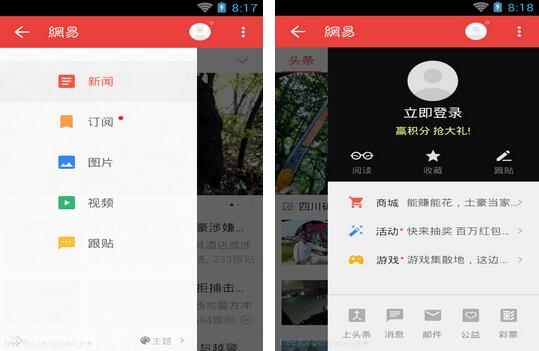

这里用“网易新闻”客户端v4.4的截图来说明一下，这个DrawerLayout抽屉式布局是什么样子的。

好，大家已经看到了，网易新闻客户端效果很明显，当我们手指在屏幕左侧向右滑动时候，就会有一个抽屉式的菜单从左边弹出，并且是“悬浮”在主界面之上的，合理的利用了设备上有限的空间，同样手指在屏幕右侧向左滑动也会出现一个向左弹出的抽屉式菜单，用户体验效果还是不错的，在DrawerLayout出现之前，我们需要做侧滑菜单时，不得不自己实现一个或者使用Github上的开源的项目SlidingMenu，也许是Google也看到了SlidingMenu的强大之处，于是在Android的后期版本中添加了DrawerLayout来实现SlidingMenu同样功能的组件，而且为了兼容早期版本，将其添加在android,support.v4包下。
关于DrawerLayout的Training：http://developer.android.com/training/implementing-navigation/nav-drawer.html
关于DrawerLayout的API：http://developer.android.com/reference/android/support/v4/widget/DrawerLayout.html
另外，我已经翻译过了Google的Training课程，地址是：http://www.jb51.net/article/102142.htm

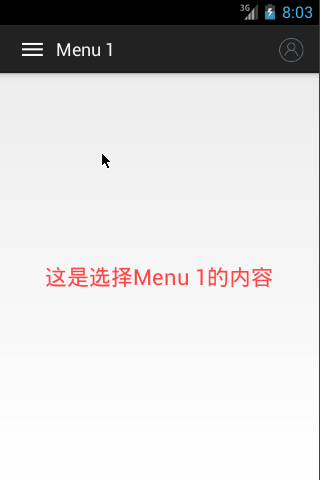

效果预览

创建抽屉布局

下面这个抽屉布局引用的是android.support.v4.DrawerLayout，类似于LineaLayout、RelativeLayout等布局一样定义，在DrawerLayout内部再定义3个布局，分别是管理主界面的FrameLayout，此布局用来展示界面切换的Fragment，下面是ListView，用来展示菜单列表，最后是一个RelativeLayout，用来展示右边的布局，布局代码如下：

<android.support.v4.widget.DrawerLayout xmlns:android="http://schemas.android.com/apk/res/android"android:id="@+id/drawer_layout"android:layout_width="match_parent"android:layout_height="match_parent" > <FrameLayoutandroid:id="@+id/content_frame"android:layout_width="match_parent"android:layout_height="match_parent" /> <ListViewandroid:id="@+id/left_drawer"android:layout_width="200dp"android:layout_height="match_parent"android:layout_gravity="start"android:background="#111"android:choiceMode="singleChoice"android:divider="@android:color/transparent"android:dividerHeight="0dp" /> <RelativeLayoutandroid:id="@+id/right_drawer"android:layout_width="220dp"android:layout_height="match_parent"android:layout_gravity="end"android:background="#111"android:gravity="center_horizontal" > <TextViewandroid:layout_width="wrap_content"android:layout_height="wrap_content"android:text="这是右边栏"android:textColor="@android:color/white"android:textSize="24sp" /></RelativeLayout></android.support.v4.widget.DrawerLayout>

这个布局文件示范了一些重要的布局特征.

主要内容的视图（FrameLayout）必须是DrawLayout的第一个子元素, 因为导航抽屉是在主要内容视图的上面.
主要内容视图设置为匹配父视图的宽度和高度, 因为它代表了整个界面导航抽屉是隐藏的.
抽屉视图（ListView）必须指定其水平重力与android:layout_gravity属性。支持从右到左（RTL）语言,指定值与 "start" 代替 "left"（所以抽屉里出现在布局的右侧当布局是RTL时）.这里将ListView设置为左边栏菜单，所以android:layout_gravity属性设置为“start”，将RelativeLayout设置为右边栏，设置android:layout_gravity属性为“end”.
抽屉视图指定其宽度用dp单位和高度匹配父视图。抽屉里的宽度不能超过320 dp, 所以用户总是可以看到主要内容视图的一部分。

初始化抽屉列表

正如上述所讲，因为DrawerLayout里包含一个ListView作为左边栏侧滑菜单，所以我们需要首先初始化这个抽屉列表，并且为这个列表适配上数据，数据适配器使用的是最简单的ArrayAdapter，模拟数据被简单的定义在res/values/strings.xml里，如下：

<string-array name="menu_array"><item>Menu 1</item><item>Menu 2</item><item>Menu 3</item><item>Menu 4</item> </string-array>

在Java代码中，首先创建一个MainActivity继承了android.support.v4.app.FragmentActivity，因为后续中需要进行Fragment之间的切换。

protected void onCreate（Bundle savedInstanceState） {super.onCreate（savedInstanceState）;setContentView（R.layout.activity_main）;......// 初始化菜单列表mMenuTitles = getResources（）.getStringArray（R.array.menu_array）;mMenuListView.setAdapter（new ArrayAdapter<String>（this, R.layout.drawer_list_item, mMenuTitles））;mMenuListView.setOnItemClickListener（new DrawerItemClickListener（））;...... }

处理导航点击事件

当用户选择了抽屉列表里面的一个Item时, 系统调用onItemClickListener上的onItemClick（）, 给setOnItemClickListener（）你在onItemClick（）方法里面做什么,在下面的例子中, 选择每一个Item都会在主要内容的布局中插入一个不同的Fragment.并且将导航列表的内容传递给Fragment中显示出来，下面是部分代码：

/*** ListView上的Item点击事件**/ private class DrawerItemClickListener implements ListView.OnItemClickListener {@Overridepublic void onItemClick（AdapterView<?> parent, View view, int position, long id） {selectItem（position）;} }/*** 切换主视图区域的Fragment** @param position*/ private void selectItem（int position） {// TODO Auto-generated method stubFragment fragment = new ContentFragment（）;Bundle args = new Bundle（）;switch （position） {case 0:args.putString（"key", mMenuTitles[position]）;break;case 1:args.putString（"key", mMenuTitles[position]）;break;case 2:args.putString（"key", mMenuTitles[position]）;break;case 3:args.putString（"key", mMenuTitles[position]）;break;default:break;}fragment.setArguments（args）; // FragmentActivity将点击的菜单列表标题传递给FragmentFragmentManager fragmentManager = getSupportFragmentManager（）;fragmentManager.beginTransaction（）.replace（R.id.content_frame, fragment）.commit（）; // 更新选择后的item和title，然后关闭菜单mMenuListView.setItemChecked（position, true）;setTitle（mMenuTitles[position]）;mDrawerLayout.closeDrawer（mMenuListView）; }

开源material-menu的集成
细心的朋友也许会发现“网易新闻”v4.4客户端主页左上角上有个菜单“动态”的菜单按钮，显示流程是这样的，当菜单没有打开时，显示“三”这样的三条横线，当菜单打开（无论左右菜单）时，会显示“<-”这样的按钮，不停的变化，这样的效果是不是有点绚丽啊？！了解过Android5.0的朋友，应该会知道这种效果是使用了Android5.0新推出的Material Design设计语言做出来的效果，那么该怎么模仿这个效果呢？不好意思，由于偷懒，我已经在牛牛的Github中找到了这样的效果——material-menu组件，该组件模拟出了Android5.0下的Material Design效果,注意的是该组件中使用了JackWharton的NineOldAndroids动画效果。

material-menu主页：https://github.com/balysv/material-menu
NineOldAndroids主页：https://github.com/JakeWharton/NineOldAndroids

关于material-menu的使用可以参考其主页上的Demo和说明，集成时需要下载NineOldAndroids导出jar集成到项目中。下面是我使用的部分代码：

protected void onCreate（Bundle savedInstanceState） {super.onCreate（savedInstanceState）;setContentView（R.layout.activity_main）;......// 设置抽屉打开时，主要内容区被自定义阴影覆盖mDrawerLayout.setDrawerShadow（R.drawable.drawer_shadow, GravityCompat.START）;// 设置ActionBar可见，并且切换菜单和内容视图getActionBar（）.setDisplayHomeAsUpEnabled（true）;getActionBar（）.setHomeButtonEnabled（true）; mMaterialMenuIcon = new MaterialMenuIcon（this, Color.WHITE, Stroke.THIN）; mDrawerLayout.setDrawerListener（new DrawerLayout.SimpleDrawerListener（） { @Overridepublic void onDrawerSlide（View drawerView, float slideOffset） {showView = drawerView;if （drawerView == mMenuListView） {mMaterialMenuIcon.setTransformationOffset（MaterialMenuDrawable.AnimationState.BURGER_ARROW, isDirection_left ? 2 - slideOffset : slideOffset）;} else if （drawerView == right_drawer） {mMaterialMenuIcon.setTransformationOffset（MaterialMenuDrawable.AnimationState.BURGER_ARROW, isDirection_right ? 2 - slideOffset : slideOffset）;}} @Overridepublic void onDrawerOpened（android.view.View drawerView） {if （drawerView == mMenuListView） {isDirection_left = true;} else if （drawerView == right_drawer） {isDirection_right = true;}} @Overridepublic void onDrawerClosed（android.view.View drawerView） {if （drawerView == mMenuListView） {isDirection_left = false;} else if （drawerView == right_drawer） {isDirection_right = false;showView = mMenuListView;}}}）;......}

此外，还需要关联一下meterial-menu的状态，需要覆盖Activity下的onPostCreate和onSaveInstanceState方法：

/** * 根据onPostCreate回调的状态，还原对应的icon state */ @Override protected void onPostCreate（Bundle savedInstanceState） {super.onPostCreate（savedInstanceState）;mMaterialMenuIcon.syncState（savedInstanceState）; }/** * 根据onSaveInstanceState回调的状态，保存当前icon state */ @Override protected void onSaveInstanceState（Bundle outState） {mMaterialMenuIcon.onSaveInstanceState（outState）;super.onSaveInstanceState（outState）; }

添加ActionBar上的菜单按钮
为了尽量模拟出“网易新闻”v4.4客户端主页，我也在标题栏右上角添加一个小图标，为了能在点击这个小图标的时候弹出右边栏菜单，实现方式很简单，关于ActionBar上添加导航的知识可以在csdn上搜到一些解释或者上Android开发者官网查看源文档，我这里首先简单的在res/menu下main.xml中这样定义一个：

<menu xmlns:android="http://schemas.android.com/apk/res/android" > <itemandroid:id="@+id/action_personal"android:icon="@drawable/action_personal"android:orderInCategory="100"android:showAsAction="always"android:title="@string/action_personal"/></menu>

完成定义操作后，需要加载菜单布局：

/** * 加载菜单 */ @Override public boolean onCreateOptionsMenu（Menu menu） {// Inflate the menu; this adds items to the action bar if it is present.getMenuInflater（）.inflate（R.menu.main, menu）;return true; }

标题栏导航点击事件处理

/** * 点击ActionBar上菜单 */ @Override public boolean onOptionsItemSelected（MenuItem item） {int id = item.getItemId（）;switch （id） {case android.R.id.home:if （showView == mMenuListView） {if （！isDirection_left） { // 左边栏菜单关闭时，打开mDrawerLayout.openDrawer（mMenuListView）;} else {// 左边栏菜单打开时，关闭mDrawerLayout.closeDrawer（mMenuListView）;}} else if （showView == right_drawer） {if （！isDirection_right） {// 右边栏关闭时，打开mDrawerLayout.openDrawer（right_drawer）;} else {// 右边栏打开时，关闭mDrawerLayout.closeDrawer（right_drawer）;}}break;case R.id.action_personal:if （！isDirection_right） {// 右边栏关闭时，打开if （showView == mMenuListView） {mDrawerLayout.closeDrawer（mMenuListView）;}mDrawerLayout.openDrawer（right_drawer）;} else {// 右边栏打开时，关闭mDrawerLayout.closeDrawer（right_drawer）;}break;default:break;}return super.onOptionsItemSelected（item）; }

      这段的逻辑有点绕，事实上我做的是这样的，需要保证主界面上只能最多显示一个菜单布局，当左边的菜单布局展示时，此时打开右边菜单布局时，需要隐藏左边菜单布局；同样，如果右边的菜单布局已经在展示的时候，这时需要打开左边菜单布局，必须首先隐藏掉右边的菜单布局。为了判断当前即将显示或者关闭的是哪个布局，我在全局变量中定义了showView用来标记当前即将显示或者关闭的视图，如果showView==mMenuListView，说明左边菜单布局是即将被显示或隐藏的，这时进一步判断菜单是视图mMenuListView的是否已经显示的标记isDirection_left，来打开或者关闭左边视图菜单。
      同样的道理，如果当前即将显示或者隐藏的是右边导航菜单的话，我们需要进一步判断右边导航是否已经显示，从而进行相关打开或隐藏的决定。
      这里的逻辑似乎解释的有点乱，而且代码是分片段贴出来的，不利于理解，需要进一步理解的话，不妨继续看下面的部分，我已经贴出了所以的Java代码，注释也很详尽，可以方便理解，实在不行，还可以点击博客下方的下载链接，直接下载源码运行一下。
全部源码

public class MainActivity extends FragmentActivity { /** DrawerLayout */private DrawerLayout mDrawerLayout;/** 左边栏菜单 */private ListView mMenuListView;/** 右边栏 */private RelativeLayout right_drawer;/** 菜单列表 */private String[] mMenuTitles;/** Material Design风格 */private MaterialMenuIcon mMaterialMenuIcon;/** 菜单打开/关闭状态 */private boolean isDirection_left = false;/** 右边栏打开/关闭状态 */private boolean isDirection_right = false;private View showView; @Overrideprotected void onCreate（Bundle savedInstanceState） {super.onCreate（savedInstanceState）;setContentView（R.layout.activity_main）; mDrawerLayout = （DrawerLayout） findViewById（R.id.drawer_layout）;mMenuListView = （ListView） findViewById（R.id.left_drawer）;right_drawer = （RelativeLayout） findViewById（R.id.right_drawer）;this.showView = mMenuListView; // 初始化菜单列表mMenuTitles = getResources（）.getStringArray（R.array.menu_array）;mMenuListView.setAdapter（new ArrayAdapter<String>（this,R.layout.drawer_list_item, mMenuTitles））;mMenuListView.setOnItemClickListener（new DrawerItemClickListener（））; // 设置抽屉打开时，主要内容区被自定义阴影覆盖mDrawerLayout.setDrawerShadow（R.drawable.drawer_shadow,GravityCompat.START）;// 设置ActionBar可见，并且切换菜单和内容视图getActionBar（）.setDisplayHomeAsUpEnabled（true）;getActionBar（）.setHomeButtonEnabled（true）; mMaterialMenuIcon = new MaterialMenuIcon（this, Color.WHITE, Stroke.THIN）;mDrawerLayout.setDrawerListener（new DrawerLayoutStateListener（））; if （savedInstanceState == null） {selectItem（0）;} } /*** ListView上的Item点击事件**/private class DrawerItemClickListener implementsListView.OnItemClickListener {@Overridepublic void onItemClick（AdapterView<?> parent, View view, int position,long id） {selectItem（position）;}} /*** DrawerLayout状态变化监听*/private class DrawerLayoutStateListener extendsDrawerLayout.SimpleDrawerListener {/*** 当导航菜单滑动的时候被执行*/@Overridepublic void onDrawerSlide（View drawerView, float slideOffset） {showView = drawerView;if （drawerView == mMenuListView） {// 根据isDirection_left决定执行动画mMaterialMenuIcon.setTransformationOffset（MaterialMenuDrawable.AnimationState.BURGER_ARROW,isDirection_left ? 2 - slideOffset : slideOffset）;} else if （drawerView == right_drawer） {// 根据isDirection_right决定执行动画mMaterialMenuIcon.setTransformationOffset（MaterialMenuDrawable.AnimationState.BURGER_ARROW,isDirection_right ? 2 - slideOffset : slideOffset）;}} /*** 当导航菜单打开时执行*/@Overridepublic void onDrawerOpened（android.view.View drawerView） {if （drawerView == mMenuListView） {isDirection_left = true;} else if （drawerView == right_drawer） {isDirection_right = true;}} /*** 当导航菜单关闭时执行*/@Overridepublic void onDrawerClosed（android.view.View drawerView） {if （drawerView == mMenuListView） {isDirection_left = false;} else if （drawerView == right_drawer） {isDirection_right = false;showView = mMenuListView;}}} /*** 切换主视图区域的Fragment** @param position*/private void selectItem（int position） {Fragment fragment = new ContentFragment（）;Bundle args = new Bundle（）;switch （position） {case 0:args.putString（"key", mMenuTitles[position]）;break;case 1:args.putString（"key", mMenuTitles[position]）;break;case 2:args.putString（"key", mMenuTitles[position]）;break;case 3:args.putString（"key", mMenuTitles[position]）;break;default:break;}fragment.setArguments（args）; // FragmentActivity将点击的菜单列表标题传递给FragmentFragmentManager fragmentManager = getSupportFragmentManager（）;fragmentManager.beginTransaction（）.replace（R.id.content_frame, fragment）.commit（）; // 更新选择后的item和title，然后关闭菜单mMenuListView.setItemChecked（position, true）;setTitle（mMenuTitles[position]）;mDrawerLayout.closeDrawer（mMenuListView）;} /*** 点击ActionBar上菜单*/@Overridepublic boolean onOptionsItemSelected（MenuItem item） {int id = item.getItemId（）;switch （id） {case android.R.id.home:if （showView == mMenuListView） {if （！isDirection_left） { // 左边栏菜单关闭时，打开mDrawerLayout.openDrawer（mMenuListView）;} else {// 左边栏菜单打开时，关闭mDrawerLayout.closeDrawer（mMenuListView）;}} else if （showView == right_drawer） {if （！isDirection_right） {// 右边栏关闭时，打开mDrawerLayout.openDrawer（right_drawer）;} else {// 右边栏打开时，关闭mDrawerLayout.closeDrawer（right_drawer）;}}break;case R.id.action_personal:if （！isDirection_right） {// 右边栏关闭时，打开if （showView == mMenuListView） {mDrawerLayout.closeDrawer（mMenuListView）;}mDrawerLayout.openDrawer（right_drawer）;} else {// 右边栏打开时，关闭mDrawerLayout.closeDrawer（right_drawer）;}break;default:break;}return super.onOptionsItemSelected（item）;} /*** 根据onPostCreate回调的状态，还原对应的icon state*/@Overrideprotected void onPostCreate（Bundle savedInstanceState） {super.onPostCreate（savedInstanceState）;mMaterialMenuIcon.syncState（savedInstanceState）;} /*** 根据onSaveInstanceState回调的状态，保存当前icon state*/@Overrideprotected void onSaveInstanceState（Bundle outState） {mMaterialMenuIcon.onSaveInstanceState（outState）;super.onSaveInstanceState（outState）;} /*** 加载菜单*/@Overridepublic boolean onCreateOptionsMenu（Menu menu） {// Inflate the menu; this adds items to the action bar if it is present.getMenuInflater（）.inflate（R.menu.main, menu）;return true;}}

源码请在这里下载：http://xiazai.jb51.net/201701/yuanma/AndroidDrawerLayout（jb51.net）.rar
