android绘制圆形图片的两种方式

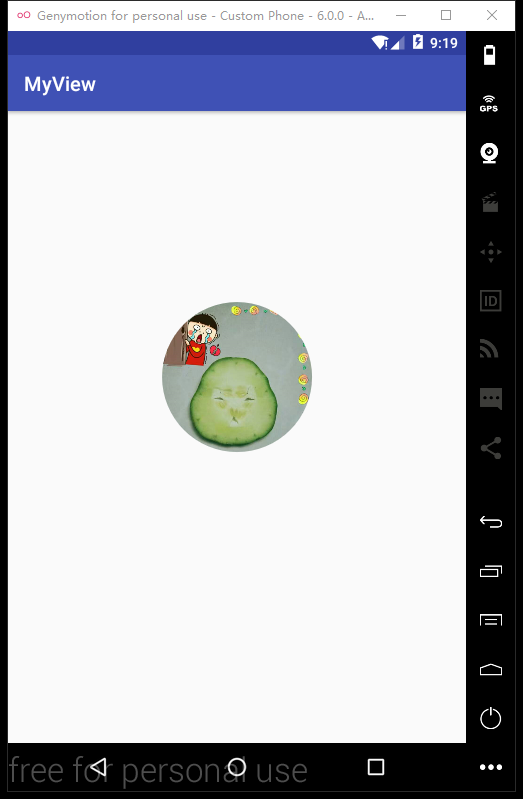

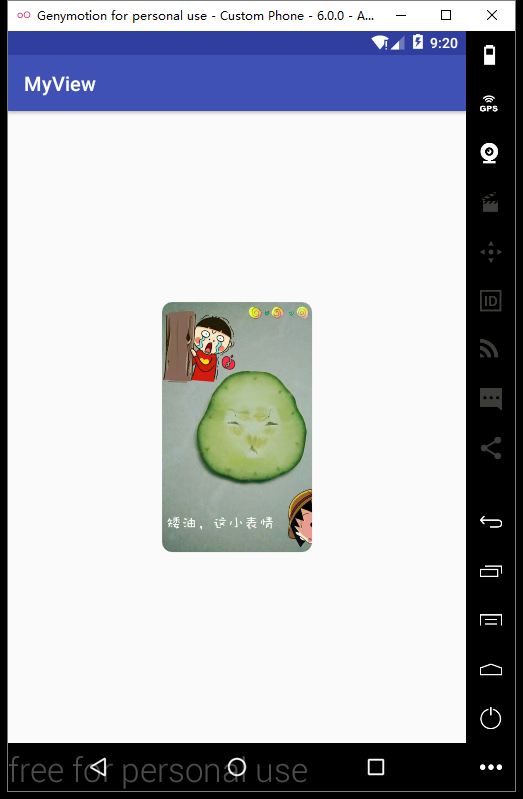

看下效果先
下面有完整的示例代码
使用BitmapShader（着色器）我们在绘制view 的时候 就是小学上美术课 用水彩笔在本子上画画 使用着色器绘制圆形图片最简单的理解方式 就是把bitmap当做一种颜色 设置给paint ,paint都已经有颜色了 你想让它方了,圆了,扁了 还不是看你心情 canvas调用那个方法咯
实现的大致思路如下：
1. 创建一个类 继承imageView 重写onDraw（）
2. 获取到bitmap图片
3. 计算图片的缩放比例 使用矩阵matrix 进行缩放
4. 创建BitmapShader着色器 设置缩放矩阵
5. paint设置着色器 绘制
具体实现 注释也标注的很清楚
private void shaderCircle（Canvas canvas）{//获取DrawableDrawable resources=getDrawable（）;float scale = 1.0f;//缩放比例int mRadius=0;//圆的半径if （resources instanceof BitmapDrawable）{//获取bitmapBitmap bitmap=（（BitmapDrawable） resources）.getBitmap（）;if （bitmap==null） return;// 获取bitmap宽高中的小值int minBitMap = Math.min（bitmap.getWidth（）, bitmap.getHeight（））;//取view宽高中的小值 尽量保证图片内容的显示int minValue=Math.min（getWidth（）,getHeight（））;//设置半径mRadius=minValue/2;//计算缩放比例 一定要*1.0f 因为int之间的计算结果会四舍五入0或1 效果就不美丽了scale=minValue*1.0f/minBitMap;//设置缩放比例matrix.setScale（scale,scale）;/** * 创建着色器 设置着色模式 * TileMode的取值有三种： * CLAMP 拉伸 REPEAT 重复MIRROR 镜像 */BitmapShader shader=new BitmapShader（bitmap, Shader.TileMode.CLAMP, Shader.TileMode.CLAMP）;//设置矩阵shader.setLocalMatrix（matrix）;paint.setShader（shader）;canvas.drawCircle（mRadius, mRadius, mRadius, paint）;}}使用Xfermode 设置图片相交模式简单说呢 在一张画布上画了两张图片 这两张图的以怎样的方式显示出来 例如：只显示上层图片，只显示下层图片 ，显示两张图的交集部分 等等等
实现思路
1.创建一个空bitmap 根据这个bitmap创建一个Canvas
2.设置Canvas透明 画一个想要实现的形状
3.设置图形相交模式
4.获取图片资源 绘制到Canvas
实现代码

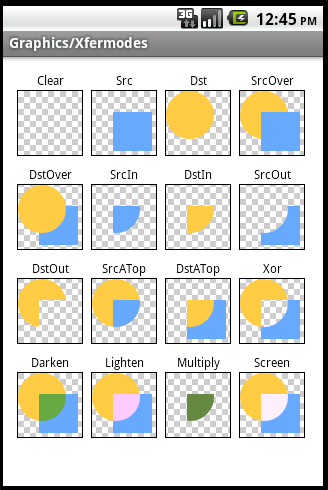

private Bitmap getCircleBitmap（）{Drawable drawable=getDrawable（）;if （drawable instanceof BitmapDrawable） {Paint paint=new Paint（）;paint.setAntiAlias（true）;//获取资源图片Bitmap bitmap = （（BitmapDrawable） drawable）.getBitmap（）;//创建空位图Bitmap output=Bitmap.createBitmap（getWidth（）,getHeight（）,Bitmap.Config.ARGB_8888）;//创建画板Canvas canvas=new Canvas（output）;//绘制整个画板为透明canvas.drawColor（Color.TRANSPARENT）;paint.setColor（Color.WHITE）;//绘制圆角图片if （type==ROUND）{canvas.drawRoundRect（new RectF（0, 0, getWidth（）, getHeight（））, mRound, mRound,paint）;}else{//绘制圆形图片//取view宽高中的小值 尽量保证图片内容的显示int minValue = Math.min（getWidth（）, getHeight（））;//设置半径mRadius = minValue / 2;canvas.drawCircle（mRadius,mRadius,mRadius,paint）;}//设置图形相交模式paint.setXfermode（new PorterDuffXfermode（PorterDuff.Mode.SRC_IN））;Rect src=new Rect（0,0,bitmap.getWidth（）,bitmap.getHeight（））;Rect dst=new Rect（0,0,output.getWidth（）,output.getHeight（））;canvas.drawBitmap（bitmap,src,dst,paint）;return output;}return null;}这个特别经典的图......
PorterDuff.Mode.CLEAR 清除画布上图像PorterDuff.Mode.SRC 显示上层图像PorterDuff.Mode.DST 显示下层图像PorterDuff.Mode.SRC_OVER上下层图像都显示，上层居上显示PorterDuff.Mode.DST_OVER 上下层都显示,下层居上显示PorterDuff.Mode.SRC_IN 取两层图像交集部分只显示上层图像PorterDuff.Mode.DST_IN 取两层图像交集部分,只显示下层图像PorterDuff.Mode.SRC_OUT 取上层图像非交集部分PorterDuff.Mode.DST_OUT 取下层图像非交集部分PorterDuff.Mode.SRC_ATOP 取下层图像非交集部分与上层图像交集部分PorterDuff.Mode.DST_ATOP 取上层图像非交集部分与下层图像交集部分PorterDuff.Mode.XOR 取两层图像的非交集部分
参考文档继承ImageVIew完成圆形和圆角图片控件的实现过程（使用着色器）
<declare-styleable name="CircleImage"><attr name="imageRound" format="dimension"/><attr name="imageType"><enum name="circle" value="0"/><enum name="round" value="1"/></attr></declare-styleable>
public class CircleImage extends ImageView {private Matrix matrix;private Paint paint;private int mRound;//圆角度数private int mRadius;//圆的半径private int type;//控件类型private final int CIRCLE=0;//圆形private final int ROUND=1;//圆角public CircleImage（Context context） {super（context,null）;}public CircleImage（Context context, AttributeSet attrs） {super（context, attrs）;matrix=new Matrix（）;paint=new Paint（）;paint.setAntiAlias（true）;initAttrValues（context,attrs）;}@Overrideprotected void onDraw（Canvas canvas） {if （getDrawable（） == null） {return;}setShader（）;if （type==CIRCLE）{canvas.drawCircle（mRadius, mRadius, mRadius, paint）;}else{canvas.drawRoundRect（new RectF（0, 0, getWidth（）, getHeight（））, mRound, mRound,paint）;}}/** * 初始化属性集合 * @param context * @param attrs */private void initAttrValues（Context context, AttributeSet attrs）{TypedArray typedArray=context.obtainStyledAttributes（attrs, R.styleable.CircleImage）;for （int i=0;i<typedArray.getIndexCount（）;i++）{int index=typedArray.getIndex（i）;switch （index）{case R.styleable.CircleImage_imageRound:mRound =typedArray.getDimensionPixelSize（index,（int）TypedValue.applyDimension（TypedValue.COMPLEX_UNIT_DIP,10,getResources（）.getDisplayMetrics（）））;break;case R.styleable.CircleImage_imageType:type=typedArray.getInt（index,CIRCLE）;break;}}}/** * 设置着色器 */private void setShader（） {//获取DrawableDrawable resources=getDrawable（）;float scale = 1.0f;//缩放比例if （resources instanceof BitmapDrawable） {//获取bitmapBitmap bitmap = （（BitmapDrawable） resources）.getBitmap（）;if （bitmap == null） return;//圆形if （type==CIRCLE）{// 获取bitmap宽高中的小值int minBitMap = Math.min（bitmap.getWidth（）, bitmap.getHeight（））;//取view宽高中的小值 尽量保证图片内容的显示int minValue = Math.min（getWidth（）, getHeight（））;//设置半径mRadius = minValue / 2;//计算缩放比例 一定要*1.0f 因为int之间的计算结果会四舍五入0或1 效果就不美丽了scale = minValue * 1.0f / minBitMap;}else{//比较view和图片宽高比例大的 要让缩放后的图片大于viewscale = Math.max（getWidth（） * 1.0f / bitmap.getWidth（）, getHeight（）* 1.0f / bitmap.getHeight（））;}//设置缩放比例matrix.setScale（scale, scale）;/** * 创建着色器 设置着色模式 * TileMode的取值有三种： * CLAMP 拉伸 REPEAT 重复MIRROR 镜像 */BitmapShader shader = new BitmapShader（bitmap, Shader.TileMode.CLAMP, Shader.TileMode.CLAMP）;//设置矩阵shader.setLocalMatrix（matrix）;//设置着色paint.setShader（shader）;}}/** * 测试转换效果 没什么卵用 可以删除 * @param event * @return */@Overridepublic boolean onTouchEvent（MotionEvent event） {if （event.getAction（）==MotionEvent.ACTION_DOWN）{if （type==CIRCLE）{mRound =10;type=ROUND;}else{type=CIRCLE;}invalidate（）;}return super.onTouchEvent（event）;}}以上就是本文的全部内容，希望对大家的学习有所帮助，也希望大家多多支持脚本之家。
