Android自定义WaveView实现波浪进度效果

实现原理
首先就是自定义个WaveView 继承View,然后再WaveView 内部实现代码逻辑：
      ① 水波就波嘛？ sin函数？贝塞尔曲线？都行，这里就用二阶贝塞尔曲线去画吧

      ② 波要动嘛，怎么动呢？线程？好吧这里用了个Handler。

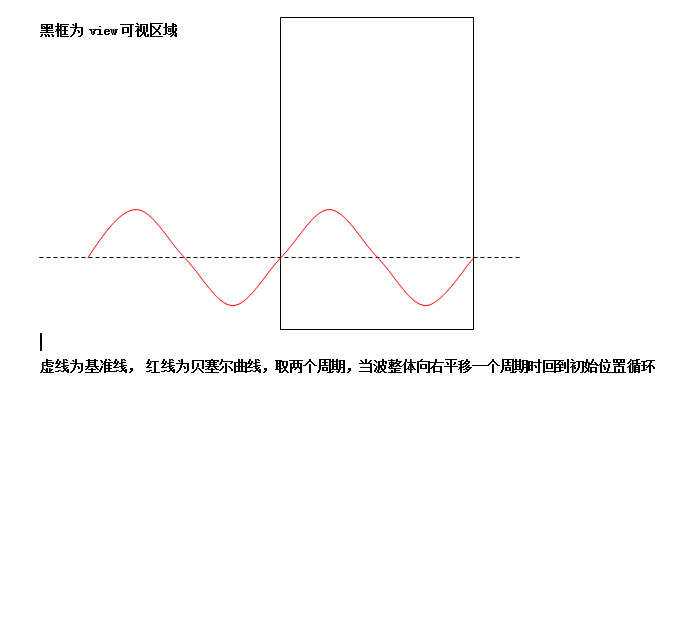

      ③绘制波首先要找点，那么在onMeasure（）里找出需要的点咯，这里就暂时展示一个波段吧，一个波长移动左边不就没了？OK 那就两个波吧，吼吼，两个波（猥琐男潜质表露无遗啊）。接下来就是Handler 结合 onDraw（）绘制。OK，那就先看我Word绘制的粗瘪的波动图，请看VCR，oh，no... gif

意思就是波平移一个波长之后回到初始位置继续平移循环。

好吧，有人说了，这么简单的逻辑你要啰嗦那么多？？？

好吧，我承认，我有唐僧的潜质。。。

闲话就不说了，先上

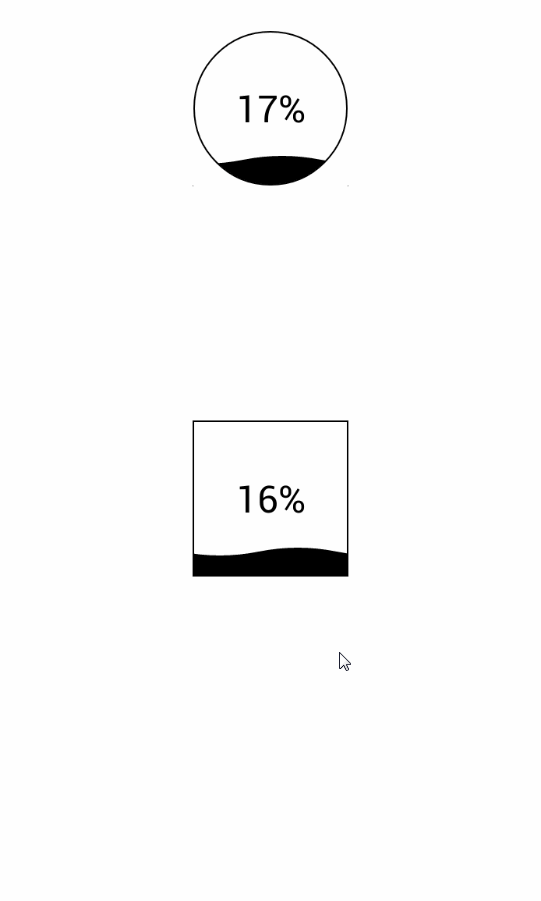

效果图

示例代码如下
调用的Activity

 * Created by LiuDong on 2016/12/22. * Email:15002102128@126.com */public class WaveActivity extends Activity { LD_WaveView waveView;//方形 LD_WaveView waveCircleView;//圆形 private int progrees=0;//进度 private Handler mHandler=new Handler（）{@Overridepublic void handleMessage（Message msg） { if （progrees==100） progrees=0; Log.i（"progress",progrees+""）; waveView.setmProgress（progrees++）; waveCircleView.setmProgress（progrees++）; mHandler.sendEmptyMessageDelayed（0,100）;} }; @Override protected void onCreate（Bundle savedInstanceState） {super.onCreate（savedInstanceState）;setContentView（R.layout.activity_wave）;waveView= （LD_WaveView） findViewById（R.id.waveView）;waveCircleView= （LD_WaveView） findViewById（R.id.waveViewCircle）;mHandler.sendEmptyMessageDelayed（0,10）; }}

xml布局

<?xml version="1.0" encoding="utf-8"?><RelativeLayout xmlns:android="http://schemas.android.com/apk/res/android" xmlns:app="http://schemas.android.com/apk/res-auto" android:orientation="vertical" android:layout_width="match_parent" android:background="@color/ld_White" android:layout_height="match_parent"> <com.dadong.ld_tools.widget.LD_WaveViewandroid:id="@+id/waveViewCircle"android:layout_marginTop="20dp"android:layout_width="100dp"android:layout_centerHorizontal="true"android:layout_height="100dp"app:wave_color="@color/ld_Black"app:wave_circle="true"/> <com.dadong.ld_tools.widget.LD_WaveViewandroid:id="@+id/waveView"android:layout_width="100dp"android:layout_height="100dp"app:wave_color="@color/ld_Black"app:wave_circle="false"android:layout_centerInParent="true" /></RelativeLayout>

自定义WaveView

/** * Created by LiuDong on 2016/12/23. * Email:15002102128@126.com */public class LD_WaveView extends View { private int mProgress;//进度 private int mTimeStep = 10;//时间间隔 private int mSpeed = 5;//波单次移动的距离 private int mViewHeight;//视图宽高 private int mViewWidth;//视图宽度 private int mLevelLine;// 基准线 private int mWaveLength;//波长 暂定view宽度为一个波长 private int mStrokeWidth;//园的线宽 private RectF rectF;//圆环区域 private int mWaveHeight;//波峰高度 private int mLeftWaveMoveLength;//波平移的距离，用来控制波的起点位置 private int mWaveColor;//波的颜色 private Paint mPaint;//画笔 private Paint mCirclePaint;//圆环画笔 private Paint mBorderPaint;//边界画笔 private int mBorderWidth=4;//边界宽度 private Paint mTextPaint;//文字画笔 private Path mPath;//绘画线 private List<Point> mPoints;//点的集合 private boolean isMeasure = false;//是否已测量过 private boolean isCircle=false;//是否圆形默认false，可属性代码设置 //处理消息 private Handler handler = new Handler（） {@Overridepublic void handleMessage（Message msg） { initWaveMove（）;} }; /*** 初始化波的移动*/ private void initWaveMove（）{mLeftWaveMoveLength+=mSpeed;//波向右移动距离增加mSpeed;if （mLeftWaveMoveLength>=mWaveLength）{//当增加到一个波长时回复到0 mLeftWaveMoveLength=0;}invalidate（）; } public LD_WaveView（Context context） {this（context, null）; } public LD_WaveView（Context context, AttributeSet attrs） {this（context, attrs, 0）; } public LD_WaveView（Context context, AttributeSet attrs, int defStyleAttr） {super（context, attrs, defStyleAttr）;getAttr（context, attrs, defStyleAttr）;init（）; } /*** 初始化画笔*/ private void init（） {mPoints = new ArrayList<Point>（）;//波浪轨迹画笔mPaint = new Paint（）;mPaint.setAntiAlias（true）;mPaint.setColor（mWaveColor）;mPaint.setStyle（Paint.Style.FILL_AND_STROKE）;mPath = new Path（）;//文字画笔mTextPaint=new Paint（）;mTextPaint.setColor（Color.RED）;mTextPaint.setTextAlign（Paint.Align.CENTER）;mTextPaint.setTextSize（48）;//圆环画笔mCirclePaint=new Paint（）;mCirclePaint.setAntiAlias（true）;mCirclePaint.setColor（Color.WHITE）;mCirclePaint.setStyle（Paint.Style.STROKE）;//边界线画笔mBorderPaint=new Paint（）;mBorderPaint.setAntiAlias（true）;mBorderPaint.setColor（mWaveColor）;mBorderPaint.setStrokeWidth（mBorderWidth）;mBorderPaint.setStyle（Paint.Style.STROKE）; } /*** 获取自定义的属性值** @param attrs*/ private void getAttr（Context context, AttributeSet attrs, int defStyle） {TypedArray a = context.obtainStyledAttributes（attrs, R.styleable.LD_WaveView, defStyle, 0）;mWaveColor = a.getColor（R.styleable.LD_WaveView_wave_color, Color.RED）;isCircle=a.getBoolean（R.styleable.LD_WaveView_wave_circle,false）;a.recycle（）; } /**** @param widthMeasureSpec* @param heightMeasureSpec*/ @Override protected void onMeasure（int widthMeasureSpec, int heightMeasureSpec） {super.onMeasure（widthMeasureSpec, heightMeasureSpec）;if （！isMeasure&&Math.abs（getMeasuredHeight（）-getMeasuredWidth（））<50） {//只计算一次就够了 ，relativelayout的时候要绘制两次 加个宽高判断 mViewHeight = getMeasuredHeight（）; mViewWidth = getMeasuredWidth（）; mLevelLine = mViewHeight; //初始化波的准位线起始位视图最底部 {mLevelLine = mViewHeight * （100-mProgress） / 100;if （mLevelLine < 0） mLevelLine = 0; } //计算波峰值 mWaveHeight = mViewHeight / 20;//波峰暂定为view高度的1/20，如果需要设置 可设置set方法赋值; mWaveLength = getMeasuredWidth（）; //计算所有的点 这里取宽度为整个波长 往左再延伸一个波长 两个波长则需要9个点 for （int i = 0; i < 9; i++） {int y = 0;switch （i % 4） { case 0:y = mViewHeight;break; case 1:y =mViewHeight+ mWaveHeight;break; case 2:y = mViewHeight;break; case 3:y = mViewHeight-mWaveHeight;break;}Point point = new Point（-mWaveLength + i * mWaveLength / 4, y）;mPoints.add（point）; } /*** 计算圆环宽度*/ int mIncircleRadius=mViewHeight<mViewWidth?mViewHeight/2:mViewWidth/2;//内切圆半径 int mcircumcircleRadius= （int） （Math.sqrt（（float）（Math.pow（mViewHeight/2,2）+Math.pow（mViewWidth/2,2）））+0.5）;//外接圆半径 int radius=mcircumcircleRadius/2+mIncircleRadius/2; rectF=new RectF（mViewWidth/2-radius,mViewHeight/2-radius,mViewWidth/2+radius,mViewHeight/2+radius）; mStrokeWidth=mcircumcircleRadius-mIncircleRadius; mCirclePaint.setStrokeWidth（mStrokeWidth）;//线是有宽度的 采用了这种方式画圆环 isMeasure = true;} } @Override protected void onDraw（Canvas canvas） {super.onDraw（canvas）;/** * 绘制线条 */mPath.reset（）;int i = 0;mPath.moveTo（mPoints.get（0）.getX（）+mLeftWaveMoveLength, mPoints.get（0）.getY（）-mViewHeight*mProgress/100）;for （; i < mPoints.size（） - 2; i += 2） { mPath.quadTo（mPoints.get（i + 1）.getX（）+mLeftWaveMoveLength, mPoints.get（i + 1）.getY（）-mViewHeight*mProgress/100, mPoints.get（i + 2）.getX（）+mLeftWaveMoveLength, mPoints.get（i + 2）.getY（）-mViewHeight*mProgress/100）;}mPath.lineTo（mPoints.get（i）.getX（）+mLeftWaveMoveLength, mViewHeight）;mPath.lineTo（mPoints.get（0）.getX（）+mLeftWaveMoveLength, mViewHeight）;mPath.close（）;/** * 绘制轨迹 */canvas.drawPath（mPath,mPaint）;Rect rect = new Rect（）;String progress=String.format（"%d%%",mProgress）;mTextPaint.getTextBounds（progress,0,progress.length（）, rect）;int textHeight = rect.height（）;if （mProgress>=50）//如果进度达到50 颜色变为白色，没办法啊，进度在中间 不变颜色看不到 mTextPaint.setColor（Color.WHITE）;elsemTextPaint.setColor（mWaveColor）;canvas.drawText（progress,0,progress.length（）,mViewWidth/2,mViewHeight/2+textHeight/2,mTextPaint）;if （isCircle） { /*** 绘制圆环*/ canvas.drawArc（rectF, 0, 360, true, mCirclePaint）; Paint circlePaint = new Paint（）; circlePaint.setStrokeWidth（5）; circlePaint.setColor（Color.WHITE）; circlePaint.setAntiAlias（true）; circlePaint.setStyle（Paint.Style.STROKE）; canvas.drawCircle（mViewWidth / 2, mViewHeight / 2, mViewHeight / 2, circlePaint）; /*** 绘制边界*/ mBorderPaint.setStrokeWidth（mBorderWidth/2）;canvas.drawCircle（mViewWidth/2,mViewHeight/2,mViewHeight/2-mBorderWidth/2,mBorderPaint）;}else { /*** 绘制矩形边框*/ canvas.drawRect（0,0,mViewWidth,mViewHeight,mBorderPaint）;}//handler.sendEmptyMessageDelayed（0,mTimeStep）; } /*** 设置进度 基准线* @param mProgress*/ public void setmProgress（int mProgress） {this.mProgress = mProgress;mLevelLine=（100-mProgress）*mViewHeight/100; } /*** 设置是否为圆形* @param circle*/ public void setCircle（boolean circle） {isCircle = circle; }}

自定义属性

<?xml version="1.0" encoding="utf-8"?><resources> <declare-styleable name="LD_WaveView"><attr name="wave_color" format="color"></attr><attr name="wave_circle" format="boolean"></attr> </declare-styleable></resources>

总结
好了，以上就是这篇文章的全部内容了，代码里备注应该还算比较清楚了，希望能对一些人有一些帮助,瑕疵不足之处欢迎指正，或者有好的建议。也可以留言交流。
