Android自定义View实现shape图形绘制

概述
之前曾写过一篇文章介绍了Android中drawable使用Shape资源，通过定义drawable中的shape资源能够绘制简单的图形效果，如矩形，椭圆形，线形和圆环等。后来我在项目中正好遇到这样一个需求，要在特定的位置上显示一条垂直的虚线。正当我胸有成竹的把上面的资源文件放入进去的时候，我才发现它并不能符合我的要求。使用shape画出的垂直虚线，其实就是将一条水平的线，旋转90度。但这样做的弊端就是，该View有效区域为旋转90度后与原来位置相重合的区域，还不能随意的改动，这样的效果根本没法使用。于是我就想到使用自定义view来绘制我想要的结果。
1.画一条水平虚线
代码如下所示：

import android.content.Context;import android.graphics.Canvas;import android.graphics.Color;import android.graphics.DashPathEffect;import android.graphics.Paint;import android.util.AttributeSet;import android.view.View;public class CustView extends View{private Paint mPaint; //定义画笔public CustView（Context context, AttributeSet attrs） {super（context, attrs）;//初始化画笔initPaint（）;setLayerType（View.LAYER_TYPE_SOFTWARE, mPaint）; //4.0以上关闭硬件加速，否则虚线不显示}private void initPaint（） {mPaint = new Paint（）;mPaint.setAntiAlias（true）; //设置抗锯齿的效果mPaint.setStyle（Paint.Style.STROKE）; //设置画笔样式为描边mPaint.setStrokeWidth（3）; //设置笔刷的粗细度mPaint.setColor（Color.RED）; //设置画笔的颜色mPaint.setPathEffect（new DashPathEffect（new float[]{5,5,5,5}, 1））; //设置画笔的路径效果为虚线效果}@Overrideprotected void onDraw（Canvas canvas） {super.onDraw（canvas）;canvas.drawLine（0, 0, 100, 0, mPaint）;}}

布局文件中引用如下：

<com.test.CustViewandroid:layout_width="100dp"android:layout_height="10dp"android:layout_marginTop="10dp" />

说明：在自定义View的代码中，onDraw方法中执行的drawLine方法，全名如下：
public void drawLine （float startX, float startY, float stopX, float stopY, Paint paint）
startX：起始端点x坐标
startY：起始端点y坐标
stopX：终止端点x坐标
stopY：终止端点y坐标

上面四个左边的值均以相对位置计算，即与左边控件的相对位置，如果左边没有控件则手机屏幕左边框的相对位置计算。
canvas.drawLine（0, 0, 100, 0, mPaint）;表示的是相对左边为x，y坐标为0的位置开始，向右画出100px的虚线。

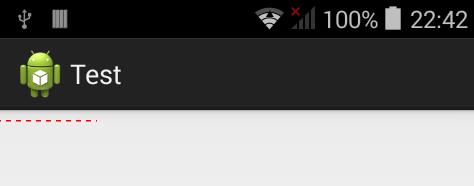

去掉Button按钮后，相对位置开始以屏幕左边框计算，如图所示：

还有一点需要注意的是，stopX和stopY的值，不能超过该控件在xml中layout_width和layout_height的值，否则将会以值最小的为基准，超出的长度无效。
2.画一条垂直虚线
与上面代码一致，只需要修改至下面一处：
canvas.drawLine（0, 0, 0, 100, mPaint）;
3.画一个实心圆
1）.首先设置画笔样式为实心
mPaint.setStyle（Paint.Style.FILL）; //设置画笔样式为填充
2）.在画布中画圆
canvas.drawCircle（50, 50, 50, mPaint）;
同样X和Y的值，不能超过该控件在xml中layout_width和layout_height的值。
4.画一个圆环
同样只需稍微修改一下代码：

@Overrideprotected void onDraw（Canvas canvas） {super.onDraw（canvas）;canvas.drawCircle（50, 50, 50, mPaint）; //画一个外圆mPaint.setColor（Color.WHITE）;//重新设置画笔颜色canvas.drawCircle（50, 50, 30, mPaint）; //画一个内圆}

5.画一个矩形

@Overrideprotected void onDraw（Canvas canvas） {super.onDraw（canvas）;RectF rect = new RectF（0, 0, 80, 60）;canvas.drawRect（rect, mPaint）;}
