AndroidImageView绘制圆角效果

前言
Android 开发中，我们经常需要实现图片的圆形/圆角的效果，我们可以使用两种方式来实现这样的效果。一种是使用Xfermode，另一种是BitmapShader来实现。下面我将分别介绍这两种用法。
使用Xfermode的方式实现
使用该方式的关键代码，如下：

private Bitmap creataBitmap（Bitmap bitmap） {//用指定的一个Bitmap来构建一个画布Bitmap target = Bitmap.createBitmap（1000,1000, Bitmap.Config.ARGB_8888）;Canvas canvas = new Canvas（target）;final Paint paint = new Paint（）;paint.setColor（Color.GREEN）;paint.setAntiAlias（true）;//在刚才的画布上绘制一个圆形区域canvas.drawCircle（500,500,500,paint）;//设置Xfermode，使用SRC_IN模式,这样可以取到第二张图片重叠后的区域paint.setXfermode（new PorterDuffXfermode（PorterDuff.Mode.SRC_IN））;//在画布上绘制第二个需要显示的bitmapcanvas.drawBitmap（bitmap,0,0,paint）;return target;}

上面代码中看出在指定的画布上绘制了两层图像，一个是半径为500像素的圆形，一个是将目标Bitmap绘制在上面。之间还调用了paint.setXfermode（new PorterDuffXfermode（PorterDuff.Mode.SRC_IN））;作用是这两个绘制的效果图叠加后，取得第二个图的交集图。所以，我们先绘制一个圆形，然后绘制Bitmap，交集为圆形，取出的就是圆形区域的Bitmap了。

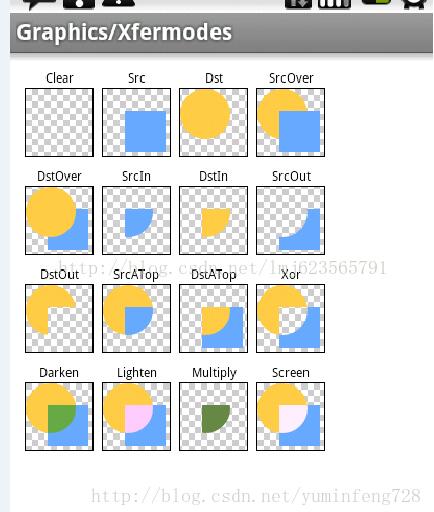

PorterDuff.Mode中一共有16种效果显示，如下：

可以根据不同的Mode，控制显示的效果图。
开始应用
1.自定义属性在attrs.xml中

<?xml version="1.0" encoding="utf-8"?><resources><attr name="borderRadius" format="dimension" /><attr name="type"><enum name="circle" value="0"/><enum name="round" value="1"/></attr><attr name="src" format="reference"/><declare-styleable name="RoundImageView"><attr name="borderRadius"/><attr name="type"/><attr name="src"/></declare-styleable></resources>

2.自定义View

public class RoundImageView extends View {private int type;private static final int TYPE_CIRCLE = 0;private static final int TYPE_ROUND = 1;//图片private Bitmap mSrc;//圆角大小private int mRadius;//高度private int mWidth;//宽度private int mHeight;public RoundImageView（Context context, AttributeSet attrs） {super（context, attrs）;//获取自定义的属性TypedArray a = context.obtainStyledAttributes（attrs,R.styleable.RoundImageView）;//获取自定以属性的数目int count = a.getIndexCount（）;for （int i=0 ; i<count ; i++）{int attr = a.getIndex（i）;switch （attr）{case R.styleable.RoundImageView_borderRadius:int defValue = （int） TypedValue.applyDimension（TypedValue.COMPLEX_UNIT_DIP,10f,getResources（）.getDisplayMetrics（））;mRadius = a.getDimensionPixelSize（attr, defValue）;break;case R.styleable.RoundImageView_type:type = a.getInt（attr,0）;break;case R.styleable.RoundImageView_src:mSrc = BitmapFactory.decodeResource（getResources（）,a.getResourceId（attr,0））;break;}}a.recycle（）;}@Overrideprotected void onMeasure（int widthMeasureSpec, int heightMeasureSpec） {super.onMeasure（widthMeasureSpec, heightMeasureSpec）;//设置宽度int specMode = MeasureSpec.getMode（widthMeasureSpec）;int specSize = MeasureSpec.getSize（widthMeasureSpec）;if （specMode == MeasureSpec.EXACTLY）{mWidth = specSize;}else {int desireByImg = getPaddingLeft（） + getPaddingRight（） + mSrc.getWidth（）;if （specMode == MeasureSpec.AT_MOST）// wrap_content{mWidth = Math.min（desireByImg, specSize）;} elsemWidth = desireByImg;}//设置高度specMode = MeasureSpec.getMode（heightMeasureSpec）;specSize = MeasureSpec.getSize（heightMeasureSpec）;if （specMode == MeasureSpec.EXACTLY）{mHeight = specSize;}else {int desire = getPaddingTop（） + getPaddingBottom（） + mSrc.getHeight（）;if （specMode == MeasureSpec.AT_MOST）// wrap_content{mHeight = Math.min（desire, specSize）;} elsemHeight = desire;}setMeasuredDimension（mWidth,mHeight）;}@Overrideprotected void onDraw（Canvas canvas） {super.onDraw（canvas）;switch （type）{case TYPE_CIRCLE:int min = Math.min（mWidth,mHeight）;//从当前存在的Bitmap，按一定的比例创建一个新的Bitmap。mSrc = Bitmap.createScaledBitmap（mSrc, min, min, false）;canvas.drawBitmap（createCircleImage（mSrc, min）, 0, 0, null）;break;case TYPE_ROUND:mSrc = Bitmap.createScaledBitmap（mSrc, mWidth, mHeight, false）;canvas.drawBitmap（createRoundConerImage（mSrc）, 0, 0, null）;break;}}/** * 绘制圆角 * @param source * @return */private Bitmap createRoundConerImage（Bitmap source） {final Paint paint = new Paint（）;paint.setAntiAlias（true）;Bitmap target = Bitmap.createBitmap（mWidth, mHeight, Bitmap.Config.ARGB_8888）;Canvas canvas = new Canvas（target）;RectF rect = new RectF（0, 0, mWidth, mHeight）;canvas.drawRoundRect（rect, mRadius, mRadius, paint）;paint.setXfermode（new PorterDuffXfermode（PorterDuff.Mode.SRC_IN））;canvas.drawBitmap（source, 0, 0, paint）;return target;}/** * 绘制圆形 * @param source * @param min * @return */private Bitmap createCircleImage（Bitmap source, int min） {final Paint paint = new Paint（）;paint.setAntiAlias（true）;Bitmap target = Bitmap.createBitmap（min, min, Bitmap.Config.ARGB_8888）;Canvas canvas = new Canvas（target）;canvas.drawCircle（min/2,min/2,min/2,paint）;paint.setXfermode（new PorterDuffXfermode（PorterDuff.Mode.SRC_IN））;canvas.drawBitmap（source, 0, 0, paint）;return target;}}

3.布局文件

<?xml version="1.0" encoding="utf-8"?><LinearLayout xmlns:android="http://schemas.android.com/apk/res/android" xmlns:roundview="http://schemas.android.com/apk/res-auto" xmlns:tools="http://schemas.android.com/tools" android:id="@+id/activity_main" android:layout_width="match_parent" android:layout_height="match_parent" android:orientation="vertical" android:padding="10dp" tools:context="mo.yumf.com.myviews.MainActivity"><mo.yumf.com.myviews.RoundImageViewandroid:layout_width="200dp"android:layout_height="200dp"android:layout_marginTop="20dp"roundview:borderRadius="10dp"roundview:src="@drawable/ac_default_icon"roundview:type="round"/><mo.yumf.com.myviews.RoundImageViewandroid:layout_width="200dp"android:layout_height="200dp"android:layout_marginTop="20dp"roundview:src="@drawable/ac_default_icon"roundview:type="circle"/></LinearLayout>

上面的自定义View中，存在一个局限，那就是只能在布局中设置要加载的图片资源，不能在代码中设置图片。下面我们使用同样的方式，选择自定义ImageView来实现。

public class RoundImageView extends ImageView {private int type;private static final int TYPE_CIRCLE = 0;private static final int TYPE_ROUND = 1;//图片private Bitmap mSrc;//圆角大小private int mRadius;public RoundImageView（Context context, AttributeSet attrs） {super（context, attrs）;//获取自定义的属性TypedArray a = context.obtainStyledAttributes（attrs,R.styleable.RoundImageView）;//获取自定以属性的数目int count = a.getIndexCount（）;for （int i=0 ; i<count ; i++）{int attr = a.getIndex（i）;switch （attr）{case R.styleable.RoundImageView_borderRadius:int defValue = （int） TypedValue.applyDimension（TypedValue.COMPLEX_UNIT_DIP,10f,getResources（）.getDisplayMetrics（））;mRadius = a.getDimensionPixelSize（attr, defValue）;break;case R.styleable.RoundImageView_type:type = a.getInt（attr,0）;break;}}a.recycle（）;}@Overrideprotected void onDraw（Canvas canvas） {if （getDrawable（） ！= null）{Bitmap bitmap = getBitmap（getDrawable（））;if （bitmap ！= null）{switch （type）{case TYPE_CIRCLE://获取ImageView中的宽高，取最小值int min = Math.min（getMeasuredWidth（）,getMeasuredHeight（））;//从当前存在的Bitmap，按一定的比例创建一个新的Bitmap。mSrc = Bitmap.createScaledBitmap（bitmap, min, min, false）;canvas.drawBitmap（createCircleImage（mSrc, min）, 0, 0, null）;break;case TYPE_ROUND:mSrc = Bitmap.createScaledBitmap（bitmap, getMeasuredWidth（）, getMeasuredHeight（）, false）;canvas.drawBitmap（createRoundConerImage（mSrc）, 0, 0, null）;break;}}}else {super.onDraw（canvas）;}}private Bitmap getBitmap（Drawable drawable） {if （drawable instanceof BitmapDrawable）{return （（BitmapDrawable）drawable）.getBitmap（）;}else if （drawable instanceof ColorDrawable）{Rect rect = drawable.getBounds（）;int width = rect.right - rect.left;int height = rect.bottom - rect.top;int color = （（ColorDrawable）drawable）.getColor（）;Bitmap bitmap = Bitmap.createBitmap（width,height, Bitmap.Config.ARGB_8888）;Canvas canvas = new Canvas（bitmap）;canvas.drawARGB（Color.alpha（color）,Color.red（color）, Color.green（color）, Color.blue（color））;return bitmap;}else {return null;}}/** * 绘制圆角 * @param source * @return */private Bitmap createRoundConerImage（Bitmap source） {final Paint paint = new Paint（）;paint.setAntiAlias（true）;Bitmap target = Bitmap.createBitmap（getMeasuredWidth（）, getMeasuredHeight（）, Bitmap.Config.ARGB_8888）;Canvas canvas = new Canvas（target）;RectF rect = new RectF（0, 0, getMeasuredWidth（）, getMeasuredHeight（））;canvas.drawRoundRect（rect, mRadius, mRadius, paint）;paint.setXfermode（new PorterDuffXfermode（PorterDuff.Mode.SRC_IN））;canvas.drawBitmap（source, 0, 0, paint）;return target;}/** * 绘制圆形 * @param source * @param min * @return */private Bitmap createCircleImage（Bitmap source, int min） {final Paint paint = new Paint（）;paint.setAntiAlias（true）;Bitmap target = Bitmap.createBitmap（min, min, Bitmap.Config.ARGB_8888）;Canvas canvas = new Canvas（target）;canvas.drawCircle（min/2,min/2,min/2,paint）;paint.setXfermode（new PorterDuffXfermode（PorterDuff.Mode.SRC_IN））;canvas.drawBitmap（source, 0, 0, paint）;return target;}}

以上就是本文的全部内容，希望对大家的学习有所帮助，也希望大家多多支持脚本之家。
