Android树形控件绘制方法

前言
作为一个开发者，日常会接触到很多优秀的软件，其实，或多或少会有这样的想法，我能不能开发一个自己软件，甚至办公软件都希望是Markdown的文本，为何用office？我常常想自己做一个IDE什么的。但是，很多只是想了一下就过了，一直没有实现.
我接触思维导图软件已经很久的了，开始是使用微软的思维导图软件，接着XMind，后来使用了MindMaple Lite。感觉很好用的。也想过如何去实现一个思维导图的软件，加之我特别注意软件的快捷键，我选取软件常常是，看快捷如何，快捷键差的就不要了。基于自己的实践使用思维导图。前一个月我就在github上实现了一个树形图的Android控件，这个其实是我想实现思维导图的开始。实现后，才发现并没有多大的障碍。下面我就说说我如何打造一个树形控件的。先上效果：

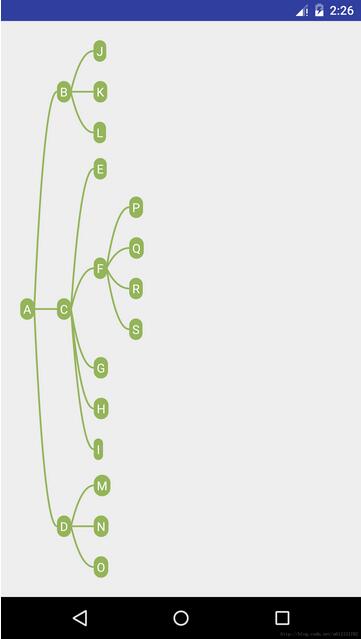

效果1

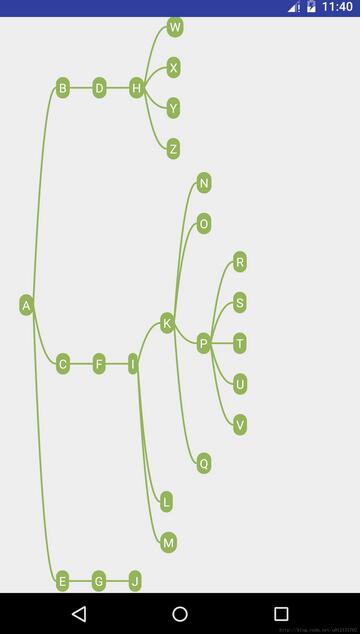

效果2

实现
一步一步可夺城。将自己要实现的东西肢解，那些实现得了的？那些未知的？
思路步骤概要
整个结构分为：树形，节点；对于Android的结构有：模型（树形，节点），View；

实现树形的节点node 的Model；
实现树形Model;
实现View的绘制：1.添加View；2.确定Nodes的位置；3.连线Node；

详细步骤
看到思路步骤概要后，相信我们的思路已经很清晰了。感觉是不是很simple，是的，实现也如此。到这里了，我就开始编码。但是为了教会大家，我提几个疑问给大家：
树的遍历如何实现？（可以google，如果你学过数据结构当然simple了）
节点和节点这间使用什么关联？（next）
如何确定Node的位置？位置有什么规律？（？？）
如何实现两个View之间的连线？（？？）
……

其实问题还真的有一点。但是这些都不能妨碍我们的步伐，还是写好已知的代码吧。
代码
1.树的节点。主要是一些需要的数据。父节点，值，子节点，是否对焦（对于将来用的），在树形的层……

package com.owant.drawtreeview.model;import java.util.LinkedList;/** * Created by owant on 16/12/2016. */public class TreeNode<T> { /*** the parent node,if root node parent node=null;*/ public TreeNode<T> parentNode; /*** the data value*/ public T value; /*** have the child nodes*/ public LinkedList<TreeNode<T>> childNodes; /*** focus tag for the tree add nodes*/ public boolean focus; /*** index of the tree floor*/ public int floor; public TreeNode（T value） {this.value = value;this.childNodes = new LinkedList<TreeNode<T>>（）;//this.focus = false;//this.parentNode = null; } public TreeNode<T> getParentNode（） {return parentNode; } public void setParentNode（TreeNode<T> parentNode） {this.parentNode = parentNode; } public T getValue（） {return value; } public void setValue（T value） {this.value = value; } public LinkedList<TreeNode<T>> getChildNodes（） {return childNodes; } public void setChildNodes（LinkedList<TreeNode<T>> childNodes） {this.childNodes = childNodes; } public boolean isFocus（） {return focus; } public void setFocus（boolean focus） {this.focus = focus; } public int getFloor（） {return floor; } public void setFloor（int floor） {this.floor = floor; }}

2.树形。根节点，添加节点，遍历，上一个节点，下一个节点，基于点拆分的上下节点集合。

package com.owant.drawtreeview.model;import java.util.ArrayDeque;import java.util.ArrayList;import java.util.Deque;import java.util.LinkedList;import java.util.Stack;/** * Created by owant on 16/12/2016. */public class Tree<T> { /*** the root for the tree*/ public TreeNode<T> rootNode; public Tree（TreeNode<T> rootNode） {this.rootNode = rootNode; } /*** add the node in some father node** @param start* @param nodes*/ public void addNode（TreeNode<T> start, TreeNode<T>... nodes） {int index = 1;TreeNode<T> temp = start;if （temp.getParentNode（） ！= null） { index = temp.getParentNode（）.floor;}for （TreeNode<T> t : nodes） { t.setParentNode（start）; t.setFloor（index）; start.getChildNodes（）.add（t）;} } public boolean remvoeNode（TreeNode<T> starNode, TreeNode<T> deleteNote） {boolean rm = false;int size = starNode.getChildNodes（）.size（）;if （size > 0） { rm = starNode.getChildNodes（）.remove（deleteNote）;}return rm; } public TreeNode<T> getRootNode（） {return rootNode; } public void setRootNode（TreeNode<T> rootNode） {this.rootNode = rootNode; } /*** 同一个父节点的上下** @param midPreNode* @return* @throws NotFindNodeException*/ public TreeNode<T> getLowNode（TreeNode<T> midPreNode） {TreeNode<T> find = null;TreeNode<T> parentNode = midPreNode.getParentNode（）;if （parentNode ！= null && parentNode.getChildNodes（）.size（） >= 2） { Deque<TreeNode<T>> queue = new ArrayDeque<>（）; TreeNode<T> rootNode = parentNode; queue.add（rootNode）; boolean up = false; while （！queue.isEmpty（）） {rootNode = （TreeNode<T>） queue.poll（）;if （up） { if （rootNode.getFloor（） == midPreNode.getFloor（）） {find = rootNode; } break;}//到了该元素if （rootNode == midPreNode） up = true;LinkedList<TreeNode<T>> childNodes = rootNode.getChildNodes（）;if （childNodes.size（） > 0） { for （TreeNode<T> item : childNodes） {queue.add（item）; }} }}return find; } public TreeNode<T> getPreNode（TreeNode<T> midPreNode） {TreeNode<T> parentNode = midPreNode.getParentNode（）;TreeNode<T> find = null;if （parentNode ！= null && parentNode.getChildNodes（）.size（） > 0） { Deque<TreeNode<T>> queue = new ArrayDeque<>（）; TreeNode<T> rootNode = parentNode; queue.add（rootNode）; while （！queue.isEmpty（）） {rootNode = （TreeNode<T>） queue.poll（）;//到了该元素if （rootNode == midPreNode） { //返回之前的值 break;}find = rootNode;LinkedList<TreeNode<T>> childNodes = rootNode.getChildNodes（）;if （childNodes.size（） > 0） { for （TreeNode<T> item : childNodes） {queue.add（item）; }} } if （find ！= null && find.getFloor（） ！= midPreNode.getFloor（）） {find = null; }}return find; } public ArrayList<TreeNode<T>> getAllLowNodes（TreeNode<T> addNode） {ArrayList<TreeNode<T>> array = new ArrayList<>（）;TreeNode<T> parentNode = addNode.getParentNode（）;while （parentNode ！= null） { TreeNode<T> lowNode = getLowNode（parentNode）; while （lowNode ！= null） {array.add（lowNode）;lowNode = getLowNode（lowNode）; } parentNode = parentNode.getParentNode（）;}return array; } public ArrayList<TreeNode<T>> getAllPreNodes（TreeNode<T> addNode） {ArrayList<TreeNode<T>> array = new ArrayList<>（）;TreeNode<T> parentNode = addNode.getParentNode（）;while （parentNode ！= null） { TreeNode<T> lowNode = getPreNode（parentNode）; while （lowNode ！= null） {array.add（lowNode）;lowNode = getPreNode（lowNode）; } parentNode = parentNode.getParentNode（）;}return array; } public LinkedList<TreeNode<T>> getNodeChildNodes（TreeNode<T> node） {return node.getChildNodes（）; } public void printTree（） {Stack<TreeNode<T>> stack = new Stack<>（）;TreeNode<T> rootNode = getRootNode（）;stack.add（rootNode）;while （！stack.isEmpty（）） { TreeNode<T> pop = stack.pop（）; System.out.println（pop.getValue（）.toString（））; LinkedList<TreeNode<T>> childNodes = pop.getChildNodes（）; for （TreeNode<T> item : childNodes） {stack.add（item）; }} } public void printTree2（） {Deque<TreeNode<T>> queue = new ArrayDeque<>（）;TreeNode<T> rootNode = getRootNode（）;queue.add（rootNode）;while （！queue.isEmpty（）） { rootNode = （TreeNode<T>） queue.poll（）; System.out.println（rootNode.getValue（）.toString（））; LinkedList<TreeNode<T>> childNodes = rootNode.getChildNodes（）; if （childNodes.size（） > 0） {for （TreeNode<T> item : childNodes） { queue.add（item）;} }} }}

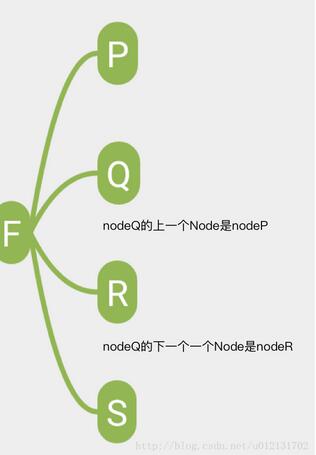

3.测试模型 当我们实现了模型后，要写一些列子来测试模型是否正确，进行打印，遍历等测试，这是很重要的。对于树形的node的上一个node和下一个node的理解等。

4.树形的View

package com.owant.drawtreeview.view;import android.content.Context;import android.graphics.Canvas;import android.graphics.Paint;import android.graphics.Path;import android.util.AttributeSet;import android.util.Log;import android.util.TypedValue;import android.view.View;import android.view.ViewGroup;import com.owant.drawtreeview.R;import com.owant.drawtreeview.model.Tree;import com.owant.drawtreeview.model.TreeNode;import java.util.ArrayDeque;import java.util.ArrayList;import java.util.Deque;import java.util.LinkedList;/** * Created by owant on 09/01/2017. */public class SuperTreeView extends ViewGroup {/** * the default x,y mDx */private int mDx;private int mDy;private int mWith;private int mHeight;private Context mContext;private Tree<String> mTree;private ArrayList<NodeView> mNodesViews;public SuperTreeView（Context context） {this（context, null, 0）;}public SuperTreeView（Context context, AttributeSet attrs） {this（context, attrs, 0）;}public SuperTreeView（Context context, AttributeSet attrs, int defStyleAttr） {super（context, attrs, defStyleAttr）;mContext = context;mNodesViews = new ArrayList<>（）;mContext = context;mDx = dp2px（mContext, 26）;mDy = dp2px（mContext, 22）;}/** * 添加view到Group */private void onAddNodeViews（） {if （mTree ！= null） {TreeNode<String> rootNode = mTree.getRootNode（）;Deque<TreeNode<String>> deque = new ArrayDeque<>（）;deque.add（rootNode）;while （！deque.isEmpty（）） {TreeNode<String> poll = deque.poll（）;NodeView nodeView = new NodeView（mContext）;nodeView.setTreeNode（poll）;ViewGroup.LayoutParams lp = new ViewGroup.LayoutParams（LayoutParams.WRAP_CONTENT, LayoutParams.WRAP_CONTENT）;nodeView.setLayoutParams（lp）;this.addView（nodeView）;mNodesViews.add（nodeView）;LinkedList<TreeNode<String>> childNodes = poll.getChildNodes（）;for （TreeNode<String> ch : childNodes） {deque.push（ch）;}}}}@Overrideprotected void onMeasure（int widthMeasureSpec, int heightMeasureSpec） {super.onMeasure（widthMeasureSpec, heightMeasureSpec）;final int size = getChildCount（）;for （int i = 0; i < size; i++） {measureChild（getChildAt（i）, widthMeasureSpec, heightMeasureSpec）;}}@Overrideprotected void onLayout（boolean changed, int l, int t, int r, int b） {mHeight = getMeasuredHeight（）;mWith = getMeasuredWidth（）;if （mTree ！= null） {NodeView rootView = findTreeNodeView（mTree.getRootNode（））;if （rootView ！= null） {//root的位置rootTreeViewLayout（rootView）;//标准位置for （NodeView nv : mNodesViews） {standardTreeChildLayout（nv）;}//基于父子的移动for （NodeView nv : mNodesViews） {fatherChildCorrect（nv）;}}}}private void rootTreeViewLayout（NodeView rootView） {int lr = mDy;int tr = mHeight / 2 - rootView.getMeasuredHeight（） / 2;int rr = lr + rootView.getMeasuredWidth（）;int br = tr + rootView.getMeasuredHeight（）;rootView.layout（lr, tr, rr, br）;}@Overrideprotected void dispatchDraw（Canvas canvas） {if （mTree ！= null） {drawTreeLine（canvas, mTree.getRootNode（））;}super.dispatchDraw（canvas）;}/** * 标准的位置分布 * * @param rootView */private void standardTreeChildLayout（NodeView rootView） {TreeNode<String> treeNode = rootView.getTreeNode（）;if （treeNode ！= null） {//所有的子节点LinkedList<TreeNode<String>> childNodes = treeNode.getChildNodes（）;int size = childNodes.size（）;int mid = size / 2;int r = size % 2;//基线//b//a-------//c//int left = rootView.getRight（） + mDx;int top = rootView.getTop（） + rootView.getMeasuredHeight（） / 2;int right = 0;int bottom = 0;if （size == 0） {return;} else if （size == 1） {NodeView midChildNodeView = findTreeNodeView（childNodes.get（0））;top = top - midChildNodeView.getMeasuredHeight（） / 2;right = left + midChildNodeView.getMeasuredWidth（）;bottom = top + midChildNodeView.getMeasuredHeight（）;midChildNodeView.layout（left, top, right, bottom）;} else {int topLeft = left;int topTop = top;int topRight = 0;int topBottom = 0;int bottomLeft = left;int bottomTop = top;int bottomRight = 0;int bottomBottom = 0;if （r == 0） {//偶数for （int i = mid - 1; i >= 0; i--） {NodeView topView = findTreeNodeView（childNodes.get（i））;NodeView bottomView = findTreeNodeView（childNodes.get（size - i - 1））;if （i == mid - 1） {topTop = topTop - mDy / 2 - topView.getMeasuredHeight（）;topRight = topLeft + topView.getMeasuredWidth（）;topBottom = topTop + topView.getMeasuredHeight（）;bottomTop = bottomTop + mDy / 2;bottomRight = bottomLeft + bottomView.getMeasuredWidth（）;bottomBottom = bottomTop + bottomView.getMeasuredHeight（）;} else {topTop = topTop - mDy - topView.getMeasuredHeight（）;topRight = topLeft + topView.getMeasuredWidth（）;topBottom = topTop + topView.getMeasuredHeight（）;bottomTop = bottomTop + mDy;bottomRight = bottomLeft + bottomView.getMeasuredWidth（）;bottomBottom = bottomTop + bottomView.getMeasuredHeight（）;}topView.layout（topLeft, topTop, topRight, topBottom）;bottomView.layout（bottomLeft, bottomTop, bottomRight, bottomBottom）;bottomTop = bottomView.getBottom（）;}} else {NodeView midView = findTreeNodeView（childNodes.get（mid））;midView.layout（left, top - midView.getMeasuredHeight（） / 2, left + midView.getMeasuredWidth（）,top - midView.getMeasuredHeight（） / 2 + midView.getMeasuredHeight（））;topTop = midView.getTop（）;bottomTop = midView.getBottom（）;for （int i = mid - 1; i >= 0; i--） {NodeView topView = findTreeNodeView（childNodes.get（i））;NodeView bottomView = findTreeNodeView（childNodes.get（size - i - 1））;topTop = topTop - mDy - topView.getMeasuredHeight（）;topRight = topLeft + topView.getMeasuredWidth（）;topBottom = topTop + topView.getMeasuredHeight（）;bottomTop = bottomTop + mDy;bottomRight = bottomLeft + bottomView.getMeasuredWidth（）;bottomBottom = bottomTop + bottomView.getMeasuredHeight（）;topView.layout（topLeft, topTop, topRight, topBottom）;bottomView.layout（bottomLeft, bottomTop, bottomRight, bottomBottom）;bottomTop = bottomView.getBottom（）;}}}}}/** * 移动 * * @param rootView * @param dy */private void moveNodeLayout（NodeView rootView, int dy） {Deque<TreeNode<String>> queue = new ArrayDeque<>（）;TreeNode<String> rootNode = rootView.getTreeNode（）;queue.add（rootNode）;while （！queue.isEmpty（）） {rootNode = （TreeNode<String>） queue.poll（）;rootView = findTreeNodeView（rootNode）;int l = rootView.getLeft（）;int t = rootView.getTop（） + dy;rootView.layout（l, t, l + rootView.getMeasuredWidth（）, t + rootView.getMeasuredHeight（））;LinkedList<TreeNode<String>> childNodes = rootNode.getChildNodes（）;for （TreeNode<String> item : childNodes） {queue.add（item）;}}}private void fatherChildCorrect（NodeView nv） {int count = nv.getTreeNode（）.getChildNodes（）.size（）;if （nv.getParent（） ！= null && count >= 2） {TreeNode<String> tn = nv.getTreeNode（）.getChildNodes（）.get（0）;TreeNode<String> bn = nv.getTreeNode（）.getChildNodes（）.get（count - 1）;Log.i（"see fc", nv.getTreeNode（）.getValue（） + ":" + tn.getValue（） + "," + bn.getValue（））;int topDr = nv.getTop（） - findTreeNodeView（tn）.getBottom（） + mDy;int bnDr = findTreeNodeView（bn）.getTop（） - nv.getBottom（） + mDy;//上移动ArrayList<TreeNode<String>> allLowNodes = mTree.getAllLowNodes（bn）;ArrayList<TreeNode<String>> allPreNodes = mTree.getAllPreNodes（tn）;for （TreeNode<String> low : allLowNodes） {NodeView view = findTreeNodeView（low）;moveNodeLayout（view, bnDr）;}for （TreeNode<String> pre : allPreNodes） {NodeView view = findTreeNodeView（pre）;moveNodeLayout（view, -topDr）;}}}/** * 绘制树形的连线 * * @param canvas * @param root */private void drawTreeLine（Canvas canvas, TreeNode<String> root） {NodeView fatherView = findTreeNodeView（root）;if （fatherView ！= null） {LinkedList<TreeNode<String>> childNodes = root.getChildNodes（）;for （TreeNode<String> node : childNodes） {drawLineToView（canvas, fatherView, findTreeNodeView（node））;drawTreeLine（canvas, node）;}}}/** * 绘制两个View直接的连线 * * @param canvas * @param from * @param to */private void drawLineToView（Canvas canvas, View from, View to） {Paint paint = new Paint（）;paint.setAntiAlias（true）;paint.setStyle（Paint.Style.STROKE）;float width = 2f;paint.setStrokeWidth（dp2px（mContext, width））;paint.setColor（mContext.getResources（）.getColor（R.color.chelsea_cucumber））;int top = from.getTop（）;int formY = top + from.getMeasuredHeight（） / 2;int formX = from.getRight（）;int top1 = to.getTop（）;int toY = top1 + to.getMeasuredHeight（） / 2;int toX = to.getLeft（）;Path path = new Path（）;path.moveTo（formX, formY）;path.quadTo（toX - dp2px（mContext, 15）, toY, toX, toY）;canvas.drawPath（path, paint）;}private NodeView findTreeNodeView（TreeNode<String> node） {NodeView v = null;for （NodeView view : mNodesViews） {if （view.getTreeNode（） == node） {v = view;continue;}}return v;}public int dp2px（Context context, float dpVal） {int result = （int） TypedValue.applyDimension（TypedValue.COMPLEX_UNIT_DIP, dpVal, context.getResources（）.getDisplayMetrics（））;return result;}public void setTree（Tree<String> tree） {this.mTree = tree;onAddNodeViews（）;}public Tree<String> getTree（） {return mTree;}}

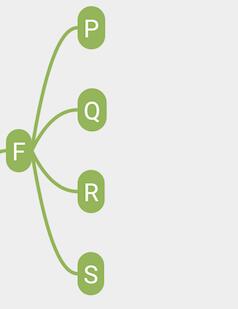

粘贴代码后发现，没有什么好说了，对于读者来说，应该是一脸懵逼的。毕竟，那个位置是如何确定的呀，view和view的连线呀…… 对于整个View来说这是最难的，我也是探索了好久才得出结论的。首先，对于一个只有两层的树形来说，如图：

PQRS是基于F来计算的，之后分布。之后我就得到的方法如下：

/** * 标准的位置分布 * * @param rootView */private void standardTreeChildLayout（NodeView rootView） {TreeNode<String> treeNode = rootView.getTreeNode（）;if （treeNode ！= null） {//所有的子节点LinkedList<TreeNode<String>> childNodes = treeNode.getChildNodes（）;int size = childNodes.size（）;int mid = size / 2;int r = size % 2;//基线//b//a-------//c//int left = rootView.getRight（） + mDx;int top = rootView.getTop（） + rootView.getMeasuredHeight（） / 2;int right = 0;int bottom = 0;if （size == 0） {return;} else if （size == 1） {NodeView midChildNodeView = findTreeNodeView（childNodes.get（0））;top = top - midChildNodeView.getMeasuredHeight（） / 2;right = left + midChildNodeView.getMeasuredWidth（）;bottom = top + midChildNodeView.getMeasuredHeight（）;midChildNodeView.layout（left, top, right, bottom）;} else {int topLeft = left;int topTop = top;int topRight = 0;int topBottom = 0;int bottomLeft = left;int bottomTop = top;int bottomRight = 0;int bottomBottom = 0;if （r == 0） {//偶数for （int i = mid - 1; i >= 0; i--） {NodeView topView = findTreeNodeView（childNodes.get（i））;NodeView bottomView = findTreeNodeView（childNodes.get（size - i - 1））;if （i == mid - 1） {topTop = topTop - mDy / 2 - topView.getMeasuredHeight（）;topRight = topLeft + topView.getMeasuredWidth（）;topBottom = topTop + topView.getMeasuredHeight（）;bottomTop = bottomTop + mDy / 2;bottomRight = bottomLeft + bottomView.getMeasuredWidth（）;bottomBottom = bottomTop + bottomView.getMeasuredHeight（）;} else {topTop = topTop - mDy - topView.getMeasuredHeight（）;topRight = topLeft + topView.getMeasuredWidth（）;topBottom = topTop + topView.getMeasuredHeight（）;bottomTop = bottomTop + mDy;bottomRight = bottomLeft + bottomView.getMeasuredWidth（）;bottomBottom = bottomTop + bottomView.getMeasuredHeight（）;}topView.layout（topLeft, topTop, topRight, topBottom）;bottomView.layout（bottomLeft, bottomTop, bottomRight, bottomBottom）;bottomTop = bottomView.getBottom（）;}} else {NodeView midView = findTreeNodeView（childNodes.get（mid））;midView.layout（left, top - midView.getMeasuredHeight（） / 2, left + midView.getMeasuredWidth（）,top - midView.getMeasuredHeight（） / 2 + midView.getMeasuredHeight（））;topTop = midView.getTop（）;bottomTop = midView.getBottom（）;for （int i = mid - 1; i >= 0; i--） {NodeView topView = findTreeNodeView（childNodes.get（i））;NodeView bottomView = findTreeNodeView（childNodes.get（size - i - 1））;topTop = topTop - mDy - topView.getMeasuredHeight（）;topRight = topLeft + topView.getMeasuredWidth（）;topBottom = topTop + topView.getMeasuredHeight（）;bottomTop = bottomTop + mDy;bottomRight = bottomLeft + bottomView.getMeasuredWidth（）;bottomBottom = bottomTop + bottomView.getMeasuredHeight（）;topView.layout（topLeft, topTop, topRight, topBottom）;bottomView.layout（bottomLeft, bottomTop, bottomRight, bottomBottom）;bottomTop = bottomView.getBottom（）;}}}}}

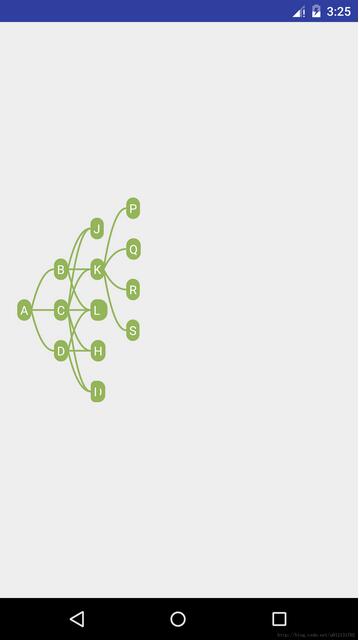

之后等到的View情况如下:

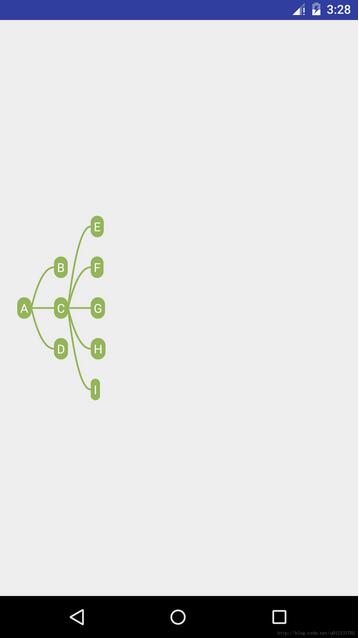

说明我们还需要纠正。下面是纠正的探索，我精简一下结构如下情况：

发现：
B需要在E的上面；
D需要在I的下面；

就是EI要撑开ID的位置。之后我们可以先写这个算法，发现基本可以了。但是还是有问题，同层的还是会重合，只有我们又进行同层的纠正。发现好像解决了，其实还是不行，测试还是发现问题，对于单伸长还有问题，之后又是修改…………
最后发现……这里就不说了，就是自己要探索啦。
总结
最后我才发现了那个完善的纠正算法，就是代码了的。大家可以在我的github中找到我之前的TreeView中的那个位置算法探索。欢迎大家支持：https://github.com/owant/TreeView
