Android编程实现canvas绘制饼状统计图功能示例【自动适应条目数量与大小】

本文实例讲述了Android编程实现canvas绘制饼状统计图功能。分享给大家供大家参考，具体如下：

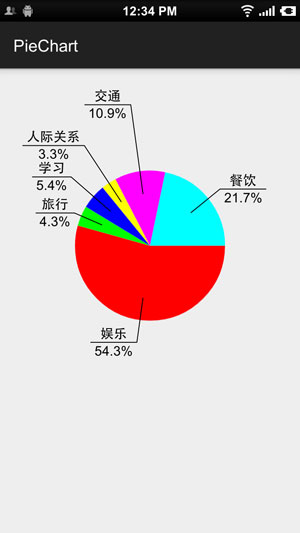

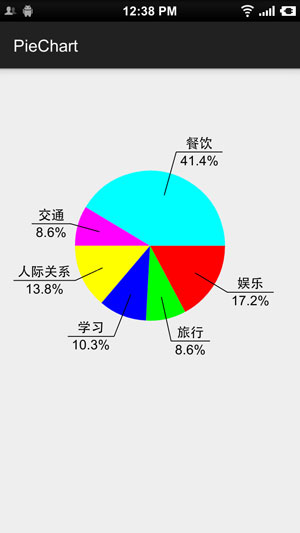

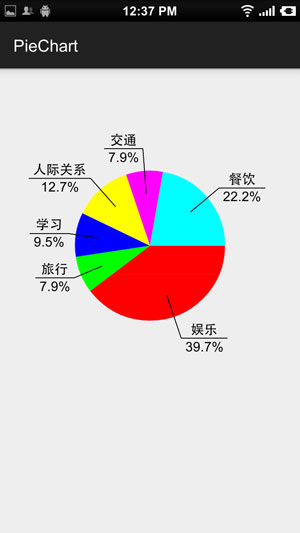

本例的目的是实现一个简单的饼状统计图，效果如下：

特点：
1.使用非常方便，可放在xml布局文件中，然后在代码中设置内容，即：

PieChartView pieChartView = （PieChartView） findViewById（R.id.pie_chart）;PieChartView.PieItemBean[] items = new PieChartView.PieItemBean[]{new PieChartView.PieItemBean（"娱乐", 200）,new PieChartView.PieItemBean（"旅行", 100）,new PieChartView.PieItemBean（"学习", 120）,new PieChartView.PieItemBean（"人际关系", 160）,new PieChartView.PieItemBean（"交通", 100）,new PieChartView.PieItemBean（"餐饮", 480）};pieChartView.setPieItems（items）;

2.条目数量，大小及折线位置，长度均自适应。左侧条目往左侧划线，右侧条目往右侧划线，文字描述与百分比居中对齐，并且文字“下划线”与文字长度自适应。对于很小的条目，将自动将折线延长以尽可能避免文字遮盖
核心代码：PieChartView.Java:

public class PieChartView extends View {private int screenW, screenH;/** * The paint to draw text, pie and line. */private Paint textPaint, piePaint, linePaint;/** * The center and the radius of the pie. */private int pieCenterX, pieCenterY, pieRadius;/** * The oval to draw the oval in. */private RectF pieOval;private float smallMargin;private int[] mPieColors = new int[]{Color.RED, Color.GREEN, Color.BLUE, Color.YELLOW, Color.MAGENTA, Color.CYAN};private PieItemBean[] mPieItems;private float totalValue;public PieChartView（Context context） {super（context）;init（context）;}public PieChartView（Context context, AttributeSet attrs） {super（context, attrs）;init（context）;}public PieChartView（Context context, AttributeSet attrs, int defStyleAttr） {super（context, attrs, defStyleAttr）;init（context）;}private void init（Context context） {//init screenscreenW = ScreenUtils.getScreenW（context）;screenH = ScreenUtils.getScreenH（context）;pieCenterX = screenW / 2;pieCenterY = screenH / 3;pieRadius = screenW / 4;smallMargin = ScreenUtils.dp2px（context, 5）;pieOval = new RectF（）;pieOval.left = pieCenterX - pieRadius;pieOval.top = pieCenterY - pieRadius;pieOval.right = pieCenterX + pieRadius;pieOval.bottom = pieCenterY + pieRadius;//The paint to draw text.textPaint = new Paint（）;textPaint.setAntiAlias（true）;textPaint.setTextSize（ScreenUtils.dp2px（context, 16））;//The paint to draw circle.piePaint = new Paint（）;piePaint.setAntiAlias（true）;piePaint.setStyle（Paint.Style.FILL）;//The paint to draw line to show the concrete textlinePaint = new Paint（）;linePaint.setAntiAlias（true）;linePaint.setStrokeWidth（ScreenUtils.dp2px（context, 1））;}//The degree position of the last item arc"s center.private float lastDegree = 0;//The count of the continues "small" item.private int addTimes = 0;@Overrideprotected void onDraw（Canvas canvas） {super.onDraw（canvas）;if （mPieItems ！= null && mPieItems.length > 0） {float start = 0.0f;for （int i = 0; i < mPieItems.length; i++） {//draw piepiePaint.setColor（mPieColors[i % mPieColors.length]）;float sweep = mPieItems[i].getItemValue（） / totalValue * 360;canvas.drawArc（pieOval, start, sweep, true, piePaint）;//draw line away from the piefloat radians = （float） （（start + sweep / 2） / 180 * Math.PI）;float lineStartX = pieCenterX + pieRadius * 0.7f * （float） （Math.cos（radians））;float lineStartY = pieCenterY + pieRadius * 0.7f * （float） （Math.sin（radians））;float lineStopX, lineStopY;float rate;if （getOffset（start + sweep / 2） > 60） {rate = 1.3f;} else if （getOffset（start + sweep / 2） > 30） {rate = 1.2f;} else {rate = 1.1f;}//If the item is very small, make the text further away from the pie to avoid being hided by other text.if （start + sweep / 2 - lastDegree < 30） {addTimes++;rate += 0.2f * addTimes;} else {addTimes = 0;}lineStopX = pieCenterX + pieRadius * rate * （float） （Math.cos（radians））;lineStopY = pieCenterY + pieRadius * rate * （float） （Math.sin（radians））;canvas.drawLine（lineStartX, lineStartY, lineStopX, lineStopY, linePaint）;//write textString itemTypeText = mPieItems[i].getItemType（）;String itemPercentText = Utility.formatFloat（mPieItems[i].getItemValue（） / totalValue * 100） + "%";float itemTypeTextLen = textPaint.measureText（itemTypeText）;float itemPercentTextLen = textPaint.measureText（itemPercentText）;float lineTextWidth = Math.max（itemTypeTextLen, itemPercentTextLen）;float textStartX = lineStopX;float textStartY = lineStopY - smallMargin;float percentStartX = lineStopX;float percentStartY = lineStopY + textPaint.getTextSize（）;if （lineStartX > pieCenterX） {textStartX += （smallMargin + Math.abs（itemTypeTextLen - lineTextWidth） / 2）;percentStartX += （smallMargin + Math.abs（itemPercentTextLen - lineTextWidth） / 2）;} else {textStartX -= （smallMargin + lineTextWidth - Math.abs（itemTypeTextLen - lineTextWidth） / 2）;percentStartX -= （smallMargin + lineTextWidth - Math.abs（itemPercentTextLen - lineTextWidth） / 2）;}canvas.drawText（itemTypeText, textStartX, textStartY, textPaint）;//draw percent textcanvas.drawText（itemPercentText, percentStartX, percentStartY, textPaint）;//draw text underlinefloat textLineStopX = lineStopX;if （lineStartX > pieCenterX） {textLineStopX += （lineTextWidth + smallMargin * 2）;} else {textLineStopX -= （lineTextWidth + smallMargin * 2）;}canvas.drawLine（lineStopX, lineStopY, textLineStopX, lineStopY, linePaint）;lastDegree = start + sweep / 2;start += sweep;}}}public PieItemBean[] getPieItems（） {return mPieItems;}public void setPieItems（PieItemBean[] pieItems） {this.mPieItems = pieItems;totalValue = 0;for （PieItemBean item : mPieItems） {totalValue += item.getItemValue（）;}invalidate（）;}private float getOffset（float radius） {int a = （int） （radius % 360 / 90）;switch （a） {case 0:return radius;case 1:return 180 - radius;case 2:return radius - 180;case 3:return 360 - radius;}return radius;}static class PieItemBean {private String itemType;private float itemValue;PieItemBean（String itemType, float itemValue） {this.itemType = itemType;this.itemValue = itemValue;}public String getItemType（） {return itemType;}public void setItemType（String itemType） {this.itemType = itemType;}public float getItemValue（） {return itemValue;}public void setItemValue（float itemValue） {this.itemValue = itemValue;}}}

完整实例代码点击此处本站下载。
更多关于Android相关内容感兴趣的读者可查看本站专题：《Android图形与图像处理技巧总结》、《Android开发入门与进阶教程》、《Android调试技巧与常见问题解决方法汇总》、《Android基本组件用法总结》、《Android视图View技巧总结》、《Android布局layout技巧总结》及《Android控件用法总结》
希望本文所述对大家Android程序设计有所帮助。
