Android编程实现canvas绘制柱状统计图功能【自动计算宽高及分度值、可左右滑动】

本文实例讲述了Android编程实现canvas绘制柱状统计图功能。分享给大家供大家参考，具体如下：

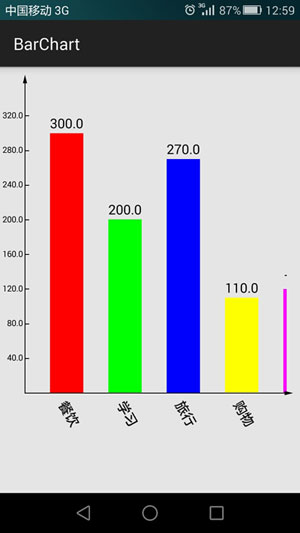

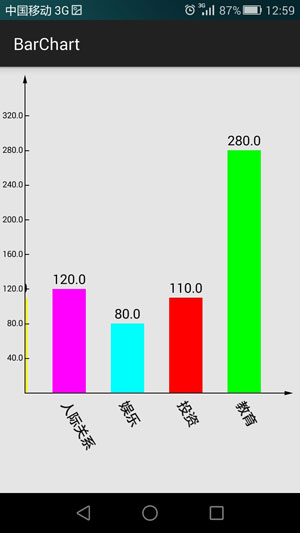

这里实现了一个简单的柱状统计图，如下：

特点：
1.根据数据源自动计算每个条目的高度、宽度、间距，自动计算分度值。
2.当条目数较多时，可左右滑动查看全部内容，图形、文字同步滑动，并且松手后会渐渐的停下来（而不是立刻停下来）。

代码：
（1）核心代码：BarChartView.Java

package com.sina.appbarchart;import android.app.Activity;import android.content.Context;import android.graphics.Bitmap;import android.graphics.BitmapFactory;import android.graphics.Canvas;import android.graphics.Color;import android.graphics.Paint;import android.graphics.Path;import android.graphics.Rect;import android.support.annotation.NonNull;import android.support.v7.app.ActionBar;import android.support.v7.app.ActionBarActivity;import android.util.AttributeSet;import android.view.MotionEvent;import android.view.View;/** * 自定义组件：条形统计图 * Created by hanj on 14-12-30. */public class BarChartView extends View { private int screenW, screenH; private BarChartItemBean[] mItems; //max value in mItems. private float maxValue; //max height of the bar private int maxHeight; private int[] mBarColors = new int[]{Color.RED, Color.GREEN, Color.BLUE, Color.YELLOW, Color.MAGENTA, Color.CYAN}; private Paint barPaint, linePaint, textPaint; private Rect barRect, leftWhiteRect, rightWhiteRect; private Path textPath; private int leftMargin, topMargin, smallMargin; //the width of one bar item private int barItemWidth; //the spacing between two bar items. private int barSpace; //the width of the line. private int lineStrokeWidth; /*** The x-position of y-index and the y-position of the x-index..*/ private float x_index_startY, y_index_startX; private Bitmap arrowBmp; private Rect x_index_arrowRect, y_index_arrowRect; private static final int BG_COLOR = Color.parseColor（"#E5E5E5"）; public BarChartView（Context context, AttributeSet attrs） {super（context, attrs）;init（context）; } private void init（Context context） {screenW = ScreenUtils.getScreenW（context）;screenH = ScreenUtils.getScreenH（context）;leftMargin = ScreenUtils.dp2px（context, 16）;topMargin = ScreenUtils.dp2px（context, 40）;smallMargin = ScreenUtils.dp2px（context, 6）;barPaint = new Paint（）;barPaint.setColor（mBarColors[0]）;linePaint = new Paint（）;lineStrokeWidth = ScreenUtils.dp2px（context, 1）;linePaint.setStrokeWidth（lineStrokeWidth）;textPaint = new Paint（）;textPaint.setAntiAlias（true）;barRect = new Rect（0, 0, 0, 0）;textPath = new Path（）;leftWhiteRect = new Rect（0, 0, 0, screenH）;rightWhiteRect = new Rect（screenW - leftMargin, 0, screenW, screenH）;arrowBmp = BitmapFactory.decodeResource（context.getResources（）, R.drawable.arrow_up）; } //标记是否已经获取过状态拉的高度 private boolean statusHeightHasGet; @Override protected void onDraw（Canvas canvas） {super.onDraw（canvas）;if （！statusHeightHasGet） { subStatusBarHeight（）; statusHeightHasGet = true;}//draw backgroundcanvas.drawColor（BG_COLOR）;//boundscheckLeftMoving（）;textPaint.setTextSize（ScreenUtils.dp2px（getContext（）, 16））;for （int i = 0; i < mItems.length; i++） { //draw bar rect barRect.left = （int） y_index_startX + barItemWidth * i + barSpace * （i + 1） - （int） leftMoving; barRect.top = topMargin * 2 + （int） （maxHeight * （1.0f - mItems[i].itemValue / maxValue））; barRect.right = barRect.left + barItemWidth; barPaint.setColor（mBarColors[i % mBarColors.length]）; canvas.drawRect（barRect, barPaint）; //draw type text String typeText = mItems[i].itemType; float textPathStartX = barRect.left + barItemWidth / 2 - （float） （Math.sin（Math.PI / 6）） * textPaint.measureText（"好"） / 2; float textPathStartY = barRect.bottom; textPath.reset（）; textPath.moveTo（textPathStartX, textPathStartY）; textPath.lineTo（textPathStartX + （float） （1000 * Math.tan（Math.PI / 6））, textPathStartY + 1000）; canvas.drawTextOnPath（typeText, textPath, smallMargin * 1.5f, smallMargin * 2, textPaint）; //draw value text String valueText = String.valueOf（mItems[i].itemValue）; canvas.drawText（valueText, barRect.left - （textPaint.measureText（valueText） - barItemWidth） / 2, barRect.top - smallMargin, textPaint）;}//draw left white space and right white spaceint c = barPaint.getColor（）;barPaint.setColor（BG_COLOR）;leftWhiteRect.right = （int） y_index_startX;canvas.drawRect（leftWhiteRect, barPaint）;canvas.drawRect（rightWhiteRect, barPaint）;barPaint.setColor（c）;//draw x-index line.canvas.drawLine（y_index_startX - lineStrokeWidth / 2,x_index_startY,screenW - leftMargin,x_index_startY,linePaint）;//draw y-index line.canvas.drawLine（y_index_startX,x_index_startY + lineStrokeWidth / 2,y_index_startX,topMargin / 2,linePaint）;canvas.drawBitmap（arrowBmp, null, y_index_arrowRect, null）;canvas.save（）;canvas.rotate（90, （x_index_arrowRect.left + x_index_arrowRect.right） / 2, （x_index_arrowRect.top + x_index_arrowRect.bottom） / 2）;canvas.drawBitmap（arrowBmp, null, x_index_arrowRect, null）;canvas.restore（）;//draw division valueint maxDivisionValueHeight = （int） （maxHeight * 1.0f / maxValue * maxDivisionValue）;textPaint.setTextSize（ScreenUtils.dp2px（getContext（）, 10））;for （int i = 1; i <= 10; i++） { float startY = barRect.bottom - maxDivisionValueHeight * 0.1f * i; if （startY < topMargin / 2） {break; } canvas.drawLine（y_index_startX, startY, y_index_startX + 10, startY, linePaint）; String text = String.valueOf（maxDivisionValue * 0.1f * i）; canvas.drawText（text, y_index_startX - textPaint.measureText（text） - 5, startY + textPaint.measureText（"0"） / 2, textPaint）;} } private float leftMoving; private float lastPointX; private float movingLeftThisTime = 0.0f; @Override public boolean onTouchEvent（@NonNull MotionEvent event） {int type = event.getAction（）;switch （type） { case MotionEvent.ACTION_DOWN:lastPointX = event.getRawX（）;break; case MotionEvent.ACTION_MOVE:float x = event.getRawX（）;movingLeftThisTime = lastPointX - x;leftMoving += movingLeftThisTime;lastPointX = x;invalidate（）;break; case MotionEvent.ACTION_UP://smooth scrollnew Thread（new SmoothScrollThread（movingLeftThisTime））.start（）;break; default:return super.onTouchEvent（event）;}return true; } /*** Check the value of leftMoving to ensure that the view is not out of the screen.*/ private void checkLeftMoving（） {if （leftMoving < 0） { leftMoving = 0;}if （leftMoving > （maxRight - minRight）） { leftMoving = maxRight - minRight;} } public BarChartItemBean[] getItems（） {return mItems; } public void setItems（BarChartItemBean[] items） {if （items == null） { throw new RuntimeException（"BarChartView.setItems（）: the param items cannot be null."）;}if （items.length == 0） { return;}this.mItems = items;//Calculate the max value.maxValue = items[0].itemValue;for （BarChartItemBean bean : items） { if （bean.itemValue > maxValue） {maxValue = bean.itemValue; }}//Calculate the max division value.getRange（maxValue, 0）;//Get the width of each bar.getBarItemWidth（screenW, items.length）;//Refresh the view.invalidate（）; } private int maxRight, minRight; /*** Get the width of each bar which is depended on the screenW and item count.*/ private void getBarItemWidth（int screenW, int itemCount） {//The min width of the bar is 50dp.int minBarWidth = ScreenUtils.dp2px（getContext（）, 40）;//The min width of spacing.int minBarSpacing = ScreenUtils.dp2px（getContext（）, 30）;barItemWidth = （screenW - leftMargin * 2） / （itemCount + 3）;barSpace = （screenW - leftMargin * 2 - barItemWidth * itemCount） / （itemCount + 1）;if （barItemWidth < minBarWidth || barSpace < minBarSpacing） { barItemWidth = minBarWidth; barSpace = minBarSpacing;}maxRight = （int） y_index_startX + lineStrokeWidth + （barSpace + barItemWidth） * mItems.length;minRight = screenW - leftMargin - barSpace; } /*** Sub the height of status bar and action bar to get the accurate height of screen.*/ private void subStatusBarHeight（） {//The height of the status barint statusHeight = ScreenUtils.getStatusBarHeight（（Activity） getContext（））;//The height of the actionBarActionBar ab = （（ActionBarActivity） getContext（））.getSupportActionBar（）;int abHeight = ab == null ? 0 : ab.getHeight（）;screenH -= （statusHeight + abHeight）;barRect.top = topMargin * 2;barRect.bottom = screenH - topMargin * 3;maxHeight = barRect.bottom - barRect.top;x_index_startY = barRect.bottom;x_index_arrowRect = new Rect（screenW - leftMargin, （int） （x_index_startY - 10）,screenW - leftMargin + 10, （int） （x_index_startY + 10））; } //The max and min division value. private float maxDivisionValue, minDivisionValue; //Get the max and min division value by the max and min value in mItems. private void getRange（float maxValue, float minValue） {//maxint scale = Utility.getScale（maxValue）;float unscaledValue = （float） （maxValue / Math.pow（10, scale））;maxDivisionValue = （float） （getRangeTop（unscaledValue） * Math.pow（10, scale））;y_index_startX = getDivisionTextMaxWidth（maxDivisionValue） + 10;y_index_arrowRect = new Rect（（int） （y_index_startX - 5）, topMargin / 2 - 20,（int） （y_index_startX + 5）, topMargin / 2）; } private float getRangeTop（float value） {//value: [1,10）if （value < 1.2） { return 1.2f;}if （value < 1.5） { return 1.5f;}if （value < 2.0） { return 2.0f;}if （value < 3.0） { return 3.0f;}if （value < 4.0） { return 4.0f;}if （value < 5.0） { return 5.0f;}if （value < 6.0） { return 6.0f;}if （value < 8.0） { return 8.0f;}return 10.0f; } /*** Get the max width of the division value text.*/ private float getDivisionTextMaxWidth（float maxDivisionValue） {Paint textPaint = new Paint（）;textPaint.setTextSize（ScreenUtils.dp2px（getContext（）, 10））;float max = textPaint.measureText（String.valueOf（maxDivisionValue * 0.1f））;for （int i = 2; i <= 10; i++） { float w = textPaint.measureText（String.valueOf（maxDivisionValue * 0.1f * i））; if （w > max） {max = w; }}return max; } /*** Use this thread to create a smooth scroll after ACTION_UP.*/ private class SmoothScrollThread implements Runnable {float lastMoving;boolean scrolling = true;private SmoothScrollThread（float lastMoving） { this.lastMoving = lastMoving; scrolling = true;}@Overridepublic void run（） { while （scrolling） {long start = System.currentTimeMillis（）;lastMoving = （int） （0.9f * lastMoving）;leftMoving += lastMoving;checkLeftMoving（）;postInvalidate（）;if （Math.abs（lastMoving） < 5） { scrolling = false;}long end = System.currentTimeMillis（）;if （end - start < 20） { try {Thread.sleep（20 - （end - start））; } catch （InterruptedException e） {e.printStackTrace（）; }} }} } /*** A model class to keep the bar item info.*/ static class BarChartItemBean {private String itemType;private float itemValue;public BarChartItemBean（String itemType, float itemValue） { this.itemType = itemType; this.itemValue = itemValue;} }}

（2）该自定义组件的使用：

package com.sina.appbarchart;import android.support.v7.app.ActionBarActivity;import android.os.Bundle;public class MainActivity extends ActionBarActivity { @Override protected void onCreate（Bundle savedInstanceState） {super.onCreate（savedInstanceState）;setContentView（R.layout.activity_main）;BarChartView barChartView = （BarChartView） findViewById（R.id.bar_chart）;BarChartView.BarChartItemBean[] items = new BarChartView.BarChartItemBean[]{new BarChartView.BarChartItemBean（"餐饮", 300）,new BarChartView.BarChartItemBean（"学习", 200）,new BarChartView.BarChartItemBean（"旅行", 270）,new BarChartView.BarChartItemBean（"购物", 110）,new BarChartView.BarChartItemBean（"人际关系", 120）,new BarChartView.BarChartItemBean（"娱乐", 80）,new BarChartView.BarChartItemBean（"投资", 110）,new BarChartView.BarChartItemBean（"教育", 280）};barChartView.setItems（items）; }}

完整实例代码点击此处本站下载。
更多关于Android相关内容感兴趣的读者可查看本站专题：《Android图形与图像处理技巧总结》、《Android开发入门与进阶教程》、《Android调试技巧与常见问题解决方法汇总》、《Android基本组件用法总结》、《Android视图View技巧总结》、《Android布局layout技巧总结》及《Android控件用法总结》
希望本文所述对大家Android程序设计有所帮助。
