Android 自定义view实现水波纹动画效果

在实际的开发中，很多时候还会遇到相对比较复杂的需求，比如产品妹纸或UI妹纸在哪看了个让人兴奋的效果，兴致高昂的来找你，看了之后目的很明确，当然就是希望你能给她；

在这样的关键时候，身子板就一定得硬了，可千万别说不行，爷们儿怎么能说不行呢；
好了，为了让大家都能给妹纸们想要的，后面会逐渐分享一些比较比较不错的效果，目的只有一个，通过自定义view实现我们所能实现的动效；
今天主要分享水波纹效果：
1.标准正余弦水波纹；
2.非标准圆形液柱水波纹；
虽说都是水波纹，但两者在实现上差异是比较大的，一个通过正余弦函数模拟水波纹效果，另外一个会运用到图像的混合模式（PorterDuffXfermode）；

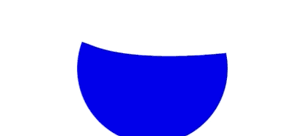

先看效果：

自定义View根据实际情况可以选择继承自View、TextView、ImageView或其他，我们先只需要了解如何利用Android给我们提供好的利刃去满足UI妹纸；
这次的实现我们都选择继承view，在实现的过程中我们需要关注如下几个方法：
1.onMeasure（）:最先回调，用于控件的测量;
2.onSizeChanged（）:在onMeasure后面回调，可以拿到view的宽高等数据，在横竖屏切换时也会回调;
3.onDraw（）：真正的绘制部分，绘制的代码都写到这里面;
既然如此，我们先复写这三个方法，然后来实现如上两个效果；
一：标准正余弦水波纹
这种水波纹可以用具体函数模拟出具体的轨迹，所以思路基本如下：
1.确定水波函数方程
2.根据函数方程得出每一个波纹上点的坐标；
3.将水波进行平移，即将水波上的点不断的移动；
4.不断的重新绘制，生成动态水波纹；
有了上面的思路，我们一步一步进行实现：
正余弦函数方程为：
y = Asin（wx+b）+h ，这个公式里：w影响周期，A影响振幅，h影响y位置，b为初相；
根据上面的方程选取自己觉得中意的波纹效果，确定对应参数的取值；
然后根据确定好的方程得出所有的方程上y的数值，并将所有y值保存在数组里：

// 将周期定为view总宽度 mCycleFactorW = （float） （2 * Math.PI / mTotalWidth）; // 根据view总宽度得出所有对应的y值 for （int i = 0; i < mTotalWidth; i++） {mYPositions[i] = （float） （STRETCH_FACTOR_A * Math.sin（mCycleFactorW * i） + OFFSET_Y）; }

根据得出的所有y值，则可以在onDraw中通过如下代码绘制两条静态波纹：

for （int i = 0; i < mTotalWidth; i++） { // 减400只是为了控制波纹绘制的y的在屏幕的位置，大家可以改成一个变量，然后动态改变这个变量，从而形成波纹上升下降效果 // 绘制第一条水波纹 canvas.drawLine（i, mTotalHeight - mResetOneYPositions[i] - 400, i, mTotalHeight, mWavePaint）; // 绘制第二条水波纹 canvas.drawLine（i, mTotalHeight - mResetTwoYPositions[i] - 400, i, mTotalHeight, mWavePaint）;}

这种方式类似于数学里面的细分法，一条波纹，如果横向以一个像素点为单位进行细分，则形成view总宽度条直线，并且每条直线的起点和终点我们都能知道，在此基础上我们只需要循环绘制出所有细分出来的直线（直线都是纵向的），则形成了一条静态的水波纹；

接下来我们让水波纹动起来，之前用了一个数组保存了所有的y值点，有两条水波纹，再利用两个同样大小的数组来保存两条波纹的y值数据，并不断的去改变这两个数组中的数据：

private void resetPositonY（） {// mXOneOffset代表当前第一条水波纹要移动的距离int yOneInterval = mYPositions.length - mXOneOffset;// 使用System.arraycopy方式重新填充第一条波纹的数据System.arraycopy（mYPositions, mXOneOffset, mResetOneYPositions, 0, yOneInterval）;System.arraycopy（mYPositions, 0, mResetOneYPositions, yOneInterval, mXOneOffset）; int yTwoInterval = mYPositions.length - mXTwoOffset;System.arraycopy（mYPositions, mXTwoOffset, mResetTwoYPositions, 0,yTwoInterval）;System.arraycopy（mYPositions, 0, mResetTwoYPositions, yTwoInterval, mXTwoOffset）; }

如此下来只要不断的改变这两个数组的数据，然后不断刷新，即可生成动态水波纹了；
刷新可以调用invalidate（）或postInvalidate（），区别在于后者可以在子线程中更新UI
整体代码如下：

public class DynamicWave extends View {// 波纹颜色private static final int WAVE_PAINT_COLOR = 0x880000aa;// y = Asin（wx+b）+hprivate static final float STRETCH_FACTOR_A = 20;private static final int OFFSET_Y = 0;// 第一条水波移动速度private static final int TRANSLATE_X_SPEED_ONE = 7;// 第二条水波移动速度private static final int TRANSLATE_X_SPEED_TWO = 5;private float mCycleFactorW;private int mTotalWidth, mTotalHeight;private float[] mYPositions;private float[] mResetOneYPositions;private float[] mResetTwoYPositions;private int mXOffsetSpeedOne;private int mXOffsetSpeedTwo;private int mXOneOffset;private int mXTwoOffset;private Paint mWavePaint;private DrawFilter mDrawFilter;public DynamicWave（Context context, AttributeSet attrs） { super（context, attrs）; // 将dp转化为px，用于控制不同分辨率上移动速度基本一致 mXOffsetSpeedOne = UIUtils.dipToPx（context, TRANSLATE_X_SPEED_ONE）; mXOffsetSpeedTwo = UIUtils.dipToPx（context, TRANSLATE_X_SPEED_TWO）; // 初始绘制波纹的画笔 mWavePaint = new Paint（）; // 去除画笔锯齿 mWavePaint.setAntiAlias（true）; // 设置风格为实线 mWavePaint.setStyle（Style.FILL）; // 设置画笔颜色 mWavePaint.setColor（WAVE_PAINT_COLOR）; mDrawFilter = new PaintFlagsDrawFilter（0, Paint.ANTI_ALIAS_FLAG | Paint.FILTER_BITMAP_FLAG）;}@Overrideprotected void onDraw（Canvas canvas） { super.onDraw（canvas）; // 从canvas层面去除绘制时锯齿 canvas.setDrawFilter（mDrawFilter）; resetPositonY（）; for （int i = 0; i < mTotalWidth; i++） {// 减400只是为了控制波纹绘制的y的在屏幕的位置，大家可以改成一个变量，然后动态改变这个变量，从而形成波纹上升下降效果// 绘制第一条水波纹canvas.drawLine（i, mTotalHeight - mResetOneYPositions[i] - 400, i,mTotalHeight,mWavePaint）;// 绘制第二条水波纹canvas.drawLine（i, mTotalHeight - mResetTwoYPositions[i] - 400, i,mTotalHeight,mWavePaint）; } // 改变两条波纹的移动点 mXOneOffset += mXOffsetSpeedOne; mXTwoOffset += mXOffsetSpeedTwo; // 如果已经移动到结尾处，则重头记录 if （mXOneOffset >= mTotalWidth） {mXOneOffset = 0; } if （mXTwoOffset > mTotalWidth） {mXTwoOffset = 0; } // 引发view重绘，一般可以考虑延迟20-30ms重绘，空出时间片 postInvalidate（）;}private void resetPositonY（） { // mXOneOffset代表当前第一条水波纹要移动的距离 int yOneInterval = mYPositions.length - mXOneOffset; // 使用System.arraycopy方式重新填充第一条波纹的数据 System.arraycopy（mYPositions, mXOneOffset, mResetOneYPositions, 0, yOneInterval）; System.arraycopy（mYPositions, 0, mResetOneYPositions, yOneInterval, mXOneOffset）; int yTwoInterval = mYPositions.length - mXTwoOffset; System.arraycopy（mYPositions, mXTwoOffset, mResetTwoYPositions, 0, yTwoInterval）; System.arraycopy（mYPositions, 0, mResetTwoYPositions, yTwoInterval, mXTwoOffset）;}@Overrideprotected void onSizeChanged（int w, int h, int oldw, int oldh） { super.onSizeChanged（w, h, oldw, oldh）; // 记录下view的宽高 mTotalWidth = w; mTotalHeight = h; // 用于保存原始波纹的y值 mYPositions = new float[mTotalWidth]; // 用于保存波纹一的y值 mResetOneYPositions = new float[mTotalWidth]; // 用于保存波纹二的y值 mResetTwoYPositions = new float[mTotalWidth]; // 将周期定为view总宽度 mCycleFactorW = （float） （2 * Math.PI / mTotalWidth）; // 根据view总宽度得出所有对应的y值 for （int i = 0; i < mTotalWidth; i++） {mYPositions[i] = （float） （STRETCH_FACTOR_A * Math.sin（mCycleFactorW * i） + OFFSET_Y）; }}

二：非标准圆形液柱水波纹
前面的波形使用函数模拟，这个我们换种方式，采用图进行实现，先用PS整张不像波纹的波纹图；

为了衔接紧密，首尾都比较平，并高度一致；
思路：
1.使用一个圆形图作为遮罩过滤波形图；
2.平移波纹图，即不断改变绘制的波纹图的区域，即srcRect；
3.当一个周期绘制完，则从波纹图的最前面重新计算；
首先初始化bitmap：

private void initBitmap（） { mSrcBitmap = （（BitmapDrawable） getResources（）.getDrawable（R.drawable.wave_2000）） .getBitmap（）; mMaskBitmap = （（BitmapDrawable） getResources（）.getDrawable（ R.drawable.circle_500）） .getBitmap（）;}

使用drawable获取的方式，全局只会生成一份，并且系统会进行管理，而BitmapFactory.decode（）出来的则decode多少次生成多少张，务必自己进行recycle；
然后绘制波浪和遮罩图，绘制时设置对应的混合模式：

/** 将绘制操作保存到新的图层*/ int sc = canvas.saveLayer（0, 0, mTotalWidth, mTotalHeight, null, Canvas.ALL_SAVE_FLAG）; // 设定要绘制的波纹部分 mSrcRect.set（mCurrentPosition, 0, mCurrentPosition + mCenterX, mTotalHeight）; // 绘制波纹部分 canvas.drawBitmap（mSrcBitmap, mSrcRect, mDestRect, mBitmapPaint）; // 设置图像的混合模式 mBitmapPaint.setXfermode（mPorterDuffXfermode）; // 绘制遮罩圆 canvas.drawBitmap（mMaskBitmap, mMaskSrcRect, mMaskDestRect, mBitmapPaint）; mBitmapPaint.setXfermode（null）; canvas.restoreToCount（sc）;

为了形成动态的波浪效果，单开一个线程动态更新要绘制的波浪的位置：

new Thread（） {public void run（） { while （true） {// 不断改变绘制的波浪的位置mCurrentPosition += mSpeed;if （mCurrentPosition >= mSrcBitmap.getWidth（）） { mCurrentPosition = 0;}try { // 为了保证效果的同时，尽可能将cpu空出来，供其他部分使用 Thread.sleep（30）;} catch （InterruptedException e） {} postInvalidate（）; } }; }.start（）;

主要过程就以上这些，全部代码如下：

public class PorterDuffXfermodeView extends View {private static final int WAVE_TRANS_SPEED = 4;private Paint mBitmapPaint, mPicPaint;private int mTotalWidth, mTotalHeight;private int mCenterX, mCenterY;private int mSpeed;private Bitmap mSrcBitmap;private Rect mSrcRect, mDestRect;private PorterDuffXfermode mPorterDuffXfermode;private Bitmap mMaskBitmap;private Rect mMaskSrcRect, mMaskDestRect;private PaintFlagsDrawFilter mDrawFilter;private int mCurrentPosition;public PorterDuffXfermodeView（Context context, AttributeSet attrs） { super（context, attrs）; initPaint（）; initBitmap（）; mPorterDuffXfermode = new PorterDuffXfermode（PorterDuff.Mode.DST_IN）; mSpeed = UIUtils.dipToPx（mContext, WAVE_TRANS_SPEED）; mDrawFilter = new PaintFlagsDrawFilter（Paint.ANTI_ALIAS_FLAG, Paint.DITHER_FLAG）; new Thread（） {public void run（） { while （true） {// 不断改变绘制的波浪的位置mCurrentPosition += mSpeed;if （mCurrentPosition >= mSrcBitmap.getWidth（）） { mCurrentPosition = 0;}try { // 为了保证效果的同时，尽可能将cpu空出来，供其他部分使用 Thread.sleep（30）;} catch （InterruptedException e） {}postInvalidate（）; }}; }.start（）;}@Overrideprotected void onDraw（Canvas canvas） { super.onDraw（canvas）; // 从canvas层面去除锯齿 canvas.setDrawFilter（mDrawFilter）; canvas.drawColor（Color.TRANSPARENT）; /** 将绘制操作保存到新的图层*/ int sc = canvas.saveLayer（0, 0, mTotalWidth, mTotalHeight, null, Canvas.ALL_SAVE_FLAG）; // 设定要绘制的波纹部分 mSrcRect.set（mCurrentPosition, 0, mCurrentPosition + mCenterX, mTotalHeight）; // 绘制波纹部分 canvas.drawBitmap（mSrcBitmap, mSrcRect, mDestRect, mBitmapPaint）; // 设置图像的混合模式 mBitmapPaint.setXfermode（mPorterDuffXfermode）; // 绘制遮罩圆 canvas.drawBitmap（mMaskBitmap, mMaskSrcRect, mMaskDestRect, mBitmapPaint）; mBitmapPaint.setXfermode（null）; canvas.restoreToCount（sc）;}// 初始化bitmapprivate void initBitmap（） { mSrcBitmap = （（BitmapDrawable） getResources（）.getDrawable（R.drawable.wave_2000）） .getBitmap（）; mMaskBitmap = （（BitmapDrawable） getResources（）.getDrawable（ R.drawable.circle_500）） .getBitmap（）;}// 初始化画笔paintprivate void initPaint（） { mBitmapPaint = new Paint（）; // 防抖动 mBitmapPaint.setDither（true）; // 开启图像过滤 mBitmapPaint.setFilterBitmap（true）; mPicPaint = new Paint（Paint.ANTI_ALIAS_FLAG）; mPicPaint.setDither（true）; mPicPaint.setColor（Color.RED）;}@Overrideprotected void onSizeChanged（int w, int h, int oldw, int oldh） { super.onSizeChanged（w, h, oldw, oldh）; mTotalWidth = w; mTotalHeight = h; mCenterX = mTotalWidth / 2; mCenterY = mTotalHeight / 2; mSrcRect = new Rect（）; mDestRect = new Rect（0, 0, mTotalWidth, mTotalHeight）; int maskWidth = mMaskBitmap.getWidth（）; int maskHeight = mMaskBitmap.getHeight（）; mMaskSrcRect = new Rect（0, 0, maskWidth, maskHeight）; mMaskDestRect = new Rect（0, 0, mTotalWidth, mTotalHeight）;} }

源码下载地址：http://xiazai.jb51.net/201701/yuanma/androidsbw（jb51.net）
以上所述是小编给大家介绍的Android 自定义view实现水波纹动画效果，希望对大家有所帮助，如果大家有任何疑问请给我留言，小编会及时回复大家的。在此也非常感谢大家对脚本之家网站的支持！
