Canvas 制作动态进度加载水球详解及实例代码

Canvas 动态进度加载水球
前言
之前看到一些球型的动态加载的效果，一直想自己动手做一个，正好这段时间重温了一个Canvas，所以就尝试了一下。

实现思路
关于水波的实现，使用了sin（）函数，通过每一帧不断的移动sin（）函数曲线，实现水波动态效果。然后，通过绘制圆形路径，进行clip（），实现球型效果。
sin（）函数相关
这里说一下sin（）函数的相关基础，对于绘制水波的影响。
看一下图，回顾一下中学sin（）函数的基础。

从图中可以看出，当函数为sin（x）时，值域为[-1, 1]，周期为2π。
当sin（x）乘以一个数，可以改变值域，也就是峰值，如下图：

系数大于1时曲线更陡峭，小于1大于0时曲线更缓。

当sin（x ± 某个数）时，实现曲线的左右移动，减时右移，加时左移。

当sin（x * 某个数）时，曲线的周期会变化，某个数大于1时，周期变短；某个数小于1大于0时，周期变长。
在一点，sin（）是一个周期函数，所以只要不断的给它值，它就会周期变化。

好了，sin（）的数学基础差不多了，接下来开始步入正题。

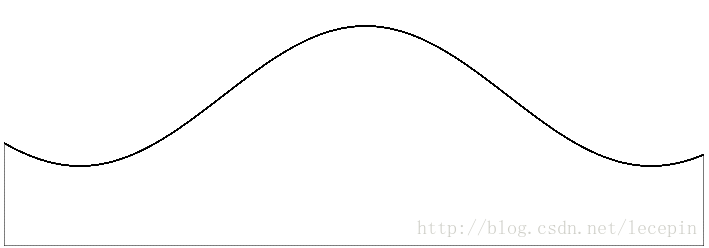

绘制 sin（）曲线

var canvas = document.getElementById（"c"）;var ctx = canvas.getContext（"2d"）;//画布属性var mW = canvas.width = 700;var mH = canvas.height = 300;var lineWidth = 1;//Sin 曲线属性var sX = 0;var sY = mH / 2;var axisLength = mW; //轴长var waveWidth = 0.011 ; //波浪宽度,数越小越宽 var waveHeight = 70; //波浪高度,数越大越高ctx.lineWidth = lineWidth;//画sin 曲线函数var drawSin = function（xOffset）{ ctx.save（）; var points=[]; //用于存放绘制Sin曲线的点 ctx.beginPath（）; //在整个轴长上取点 for（var x = sX; x < sX + axisLength; x += 20 / axisLength）{//此处坐标（x,y）的取点，依靠公式 “振幅高*sin（x*振幅宽 + 振幅偏移量）”var y = -Math.sin（（sX + x） * waveWidth）;points.push（[x, sY + y * waveHeight]）;ctx.lineTo（x, sY + y * waveHeight）; } //封闭路径 ctx.lineTo（axisLength, mH）; ctx.lineTo（sX, mH）; ctx.lineTo（points[0][0],points[0][1]）; ctx.stroke（） ctx.restore（）;};drawSin（）

此处通过waveWidth和waveHeight调节曲线的陡峭度和周期。
加入动态效果
var speed = 0.04; //波浪速度，数越大速度越快
var xOffset = 0; //波浪x偏移量
速度变量和x偏移变量
var y = -Math.sin（（sX + x） * waveWidth + xOffset）;
修改y点的函数。

var render = function（）{ ctx.clearRect（0, 0, mW, mH）; drawSin（xOffset）; xOffset += speed; //形成动态效果 requestAnimationFrame（render）;}render（）

加入渲染。

百分比控制
因为要加入百分比不同的涨幅效果，所以要对y的坐标时行百分比控制修改。
var dY = mH * （1 - nowRange / 100 ）;
球型显示
这里需要用到clip（）进行球型裁切显示。

ctx.beginPath（）;ctx.arc（r, r, cR, 0, 2 * Math.PI）;ctx.clip（）;

其他
可以通过修改如下变量来修改曲线的形状以及速度：

var waveWidth = 0.015 ; //波浪宽度,数越小越宽 var waveHeight = 6; //波浪高度,数越大越高var speed = 0.09; //波浪速度，数越大速度越快

完整代码

<！doctype html><html lang="en"><head> <meta charset="UTF-8" /> <title>Document</title> <style type="text/css">#c{ margin: 0 auto; display: block;}#r{ display: block; margin: 0 auto;}#r::before{ color: black; content: attr（min）; padding-right: 10px;}#r::after{ color: black; content: attr（max）; padding-left: 10px;} </style></head><body> <canvas id="c"></canvas> <input type="range" id="r" min="0" max="100" step="1"> <script type="text/javascript">var canvas = document.getElementById（"c"）;var ctx = canvas.getContext（"2d"）;var range = document.getElementById（"r"）;//range控件信息var rangeValue = range.value;var nowRange = 0; //用于做一个临时的range//画布属性var mW = canvas.width = 250;var mH = canvas.height = 250;var lineWidth = 2;//圆属性var r = mH / 2; //圆心var cR = r - 16 * lineWidth; //圆半径//Sin 曲线属性var sX = 0;var sY = mH / 2;var axisLength = mW; //轴长var waveWidth = 0.015 ; //波浪宽度,数越小越宽 var waveHeight = 6; //波浪高度,数越大越高var speed = 0.09; //波浪速度，数越大速度越快var xOffset = 0; //波浪x偏移量ctx.lineWidth = lineWidth;//画圈函数var IsdrawCircled = false;var drawCircle = function（）{ ctx.beginPath（）; ctx.strokeStyle = "#1080d0"; ctx.arc（r, r, cR+5, 0, 2 * Math.PI）; ctx.stroke（）; ctx.beginPath（）; ctx.arc（r, r, cR, 0, 2 * Math.PI）; ctx.clip（）;}//画sin 曲线函数var drawSin = function（xOffset）{ ctx.save（）; var points=[]; //用于存放绘制Sin曲线的点 ctx.beginPath（）; //在整个轴长上取点 for（var x = sX; x < sX + axisLength; x += 20 / axisLength）{//此处坐标（x,y）的取点，依靠公式 “振幅高*sin（x*振幅宽 + 振幅偏移量）”var y = -Math.sin（（sX + x） * waveWidth + xOffset）;var dY = mH * （1 - nowRange / 100 ）;points.push（[x, dY + y * waveHeight]）;ctx.lineTo（x, dY + y * waveHeight）; } //封闭路径 ctx.lineTo（axisLength, mH）; ctx.lineTo（sX, mH）; ctx.lineTo（points[0][0],points[0][1]）; ctx.fillStyle = "#1c86d1"; ctx.fill（）; ctx.restore（）;};//写百分比文本函数var drawText = function（）{ ctx.save（）; var size = 0.4*cR; ctx.font = size + "px Microsoft Yahei"; ctx.textAlign = "center"; ctx.fillStyle = "rgba（06, 85, 128, 0.8）"; ctx.fillText（~~nowRange + "%", r, r + size / 2）; ctx.restore（）;};var render = function（）{ ctx.clearRect（0, 0, mW, mH）; rangeValue = range.value; if（IsdrawCircled == false）{drawCircle（）;} if（nowRange <= rangeValue）{var tmp = 1;nowRange += tmp; } if（nowRange > rangeValue）{var tmp = 1;nowRange -= tmp; } drawSin（xOffset）; drawText（）;xOffset += speed; requestAnimationFrame（render）;}render（）; </script></body></html>

效果

感谢阅读，希望能帮助到大家，谢谢大家对本站的支持！
